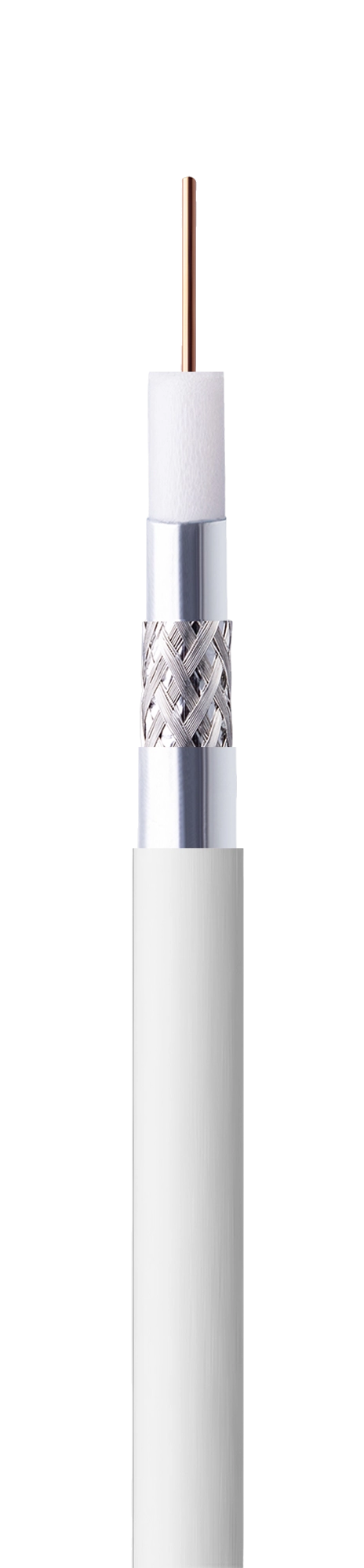

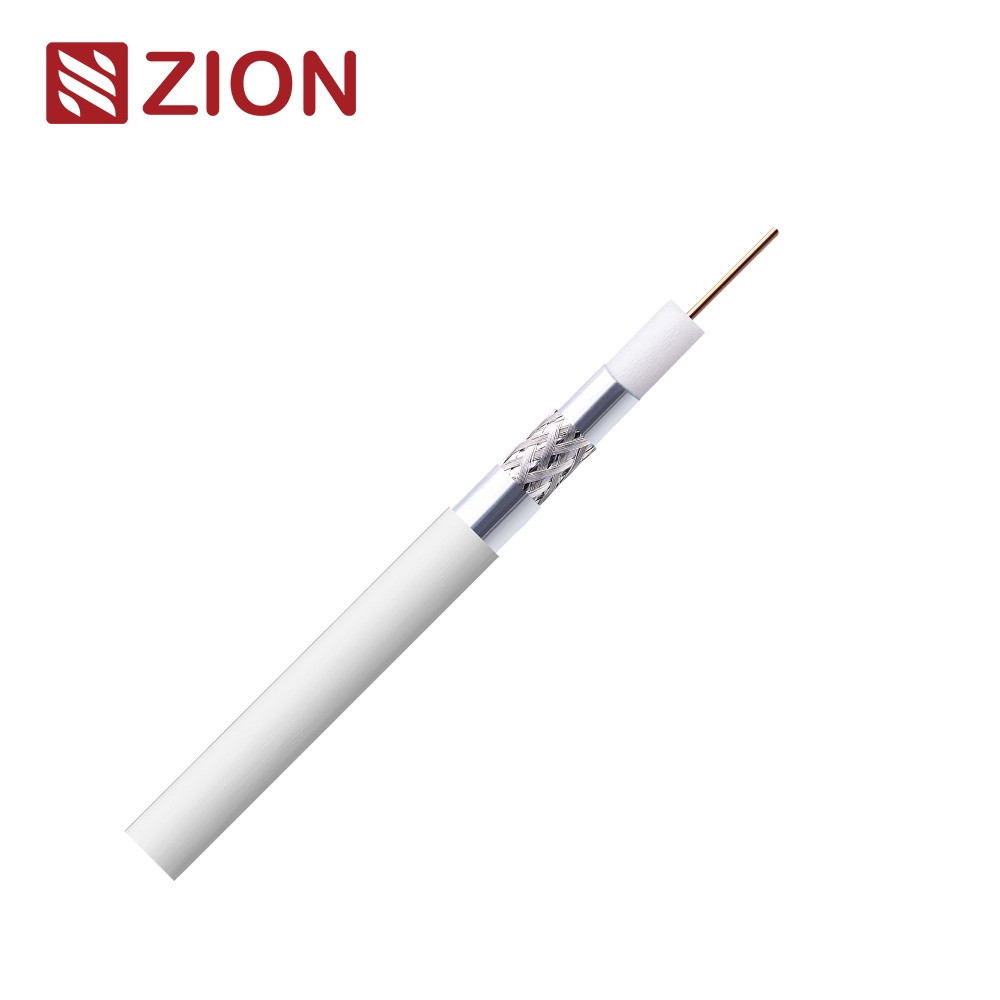

Cable RG59T avec SA classe A++ Eca - Option de transmission supérieure du signal

Informations clés et paramètres de construction:

Unité de production:

7170101

Classe RCR

Les États membres

Les normes:

Pour l'utilisation de l'appareil
Le CEI-UNEL 36762
Pour les appareils électroniques

Matériau du conducteur intérieur

Le cuivre brut (Cu)

Taille du conducteur intérieur

00,80 ± 0,02 mm

Matériau d'isolation

Polyéthylène mousseux (PEG)

Taille de l'isolation

30,50 ± 0,10 mm

Bouclier 1

Al/Pet/Al

Bouclier 2

Fil de tressage en cuivre (CuSn) en conserve

65% de couverture

Bouclier 3

Al/Pet

Vêtement

Matériau: PVC

OD: 5,20 ± 0,10 mm

Couleur: Blanc/Noir ou personnalisé

Application du projet

DOCSIS 3.1 (données sur système coaxiale)
Télécommunications
4K-UHD
Installation à l'intérieur

Caractéristiques électriques et propriétés physiques:

Impédance caractéristique

200 MHz 75 ± 3 Ohms

Capacité (@1kHz)

52 ± 2 pF/m. Nom

Rapport de vitesse

85% Nom.

Résistance interne du conducteur

35 Ω/km

Résistance du conducteur extérieur

130,50 Ω/km

Résistance de la boucle

480,50 Ω/km

Voltage d'isolation du revêtement

2.5 kV

Courant maximal (Ieff)

4 A

Perte de rendement structurel (SRL)

5 à 470 MHz

> 33 dB

470 à 1000 MHz

> 27 dB

1000 à 2000 MHz

> 25 dB

2000 à 3000 MHz

> 23 dB

Attenuation de dépistage
Classe SA A++

30 à 1000 MHz

> 110 dB

1000 à 2000 MHz

> 95 dB

2000 à 3000 MHz

> 90 dB

Impédance de transfert

5 à 30 MHz

> >2.5 mOhm/m

Min.Radius de flexion

26/52 mm

Max. résistance de traction du câble

90 N

Température de fonctionnement

-20 / +80 °C

Attenuation (à 20°C)

Fréquence (MHZ)

Attenuation maximale (dB/100 m)

5

2.10

10

2.90

30

4.50

50

5.70

200

11.10

300

13.70

470

17.40

*Les données ci-dessus sont uniquement à titre de référence, le rapport d'essai de commande effectif prévaut.

Informations sur la commande:

Marquage

HANGZHOU ZION 7170101 75 OHM RG59T SA classe A++ Eca
Pour les véhicules à moteur à combustion

Le paquet

100M/Roll, 300M/WS (ou selon la demande du client)

Délai de livraison

Normalement 25 jours après avoir reçu le dépôt.

Marque

HELLOSIGNAL® ou OEM
