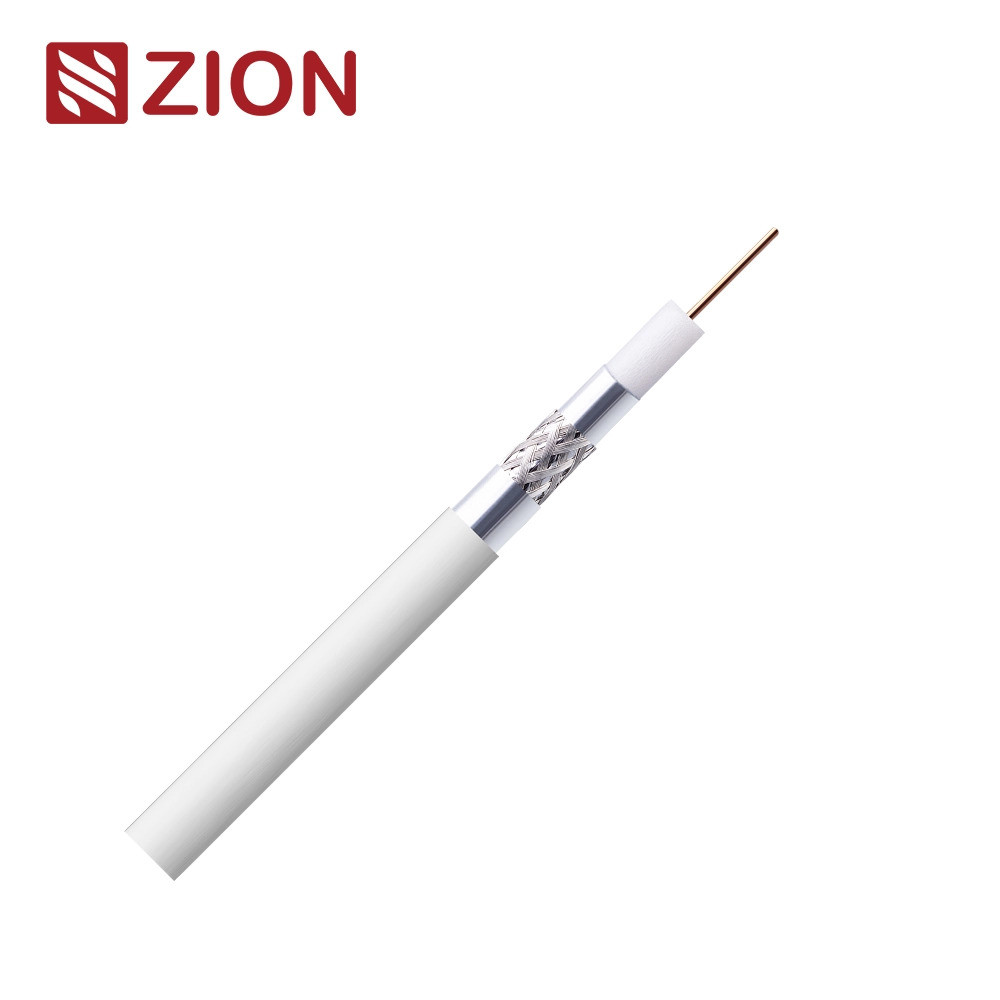

Cable RG6+T avec BRD703 SA Classe A++ Eca - Solution de transmission de signal haut de gamme

Informations clés et paramètres de construction:

Unité de production:

7170104

Classe RCR

Les États membres

Les normes:

Pour les appareils à moteur électrique
Le CEI-UNEL 36762
Pour les appareils électroniques

Matériau du conducteur intérieur

Le cuivre brut (Cu)

Taille du conducteur intérieur

1.13 ± 0,02 mm

Matériau d'isolation

Polyéthylène mousseux (PEG)

Taille de l'isolation

40,80 ± 0,10 mm

Bouclier 1

Al/Pet/Al+Sur

Bouclier 2

Fil de tressage en cuivre (CuSn) en conserve

45% de couverture

Bouclier 3

Al/Pet J-foil

Vêtement

Matériau: PVC

OD: 6,90 ± 0,20 mm

Couleur: Blanc/Noir ou personnalisé

Application du projet

DOCSIS 3.1 (données sur système coaxiale)
4K-UHD
Installation à l'intérieur

Caractéristiques électriques et propriétés physiques:

Impédance caractéristique

200 MHz 75 ± 3 Ohms

Capacité (@1kHz)

52 ± 2 pF/m. Nom

Rapport de vitesse

85% Nom.

Résistance interne du conducteur

18 Ω/km

Résistance du conducteur extérieur

14 Ω/km

Résistance de la boucle

32 Ω/km

Voltage d'isolation du revêtement

3 kV

Courant maximal (Ieff)

8 A

Perte de rendement structurel (SRL)

5 à 470 MHz

> 30 dB

470 à 1000 MHz

> 28 dB

1000 à 2000 MHz

> 26 dB

2000 à 3000 MHz

> 22 dB

Attenuation de dépistage
Classe SA A++

30 à 1000 MHz

> 105 dB

1000 à 2000 MHz

> 95 dB

2000 à 3000 MHz

> 85 dB

Impédance de transfert

5 à 30 MHz

> >50,0 mOhm/m

Min.Radius de flexion

35/70 mm

Max. résistance de traction du câble

150 N

Température de fonctionnement

-20 / +70 °C

Attenuation (à 20°C)

Fréquence (MHZ)

Attenuation maximale (dB/100 m)

5

1.60

10

2.30

30

3.20

50

4.10

200

8.00

300

9.80

470

12.50

*Les données ci-dessus sont uniquement à titre de référence, le rapport d'essai de commande effectif prévaut.

Informations sur la commande:

Marquage

L'équipement est équipé d'un système de contrôle de l'équipement.

Le paquet

100M/Roll, 300M/WS (ou selon la demande du client)

Délai de livraison

Normalement 25 jours après avoir reçu le dépôt.

Marque

HELLOSIGNAL® ou OEM

Service en ligne:

Wechat

+86 15088607575

Je ne sais pas.

+86 15088607575

E-mail

Les informations fournies par les autorités compétentes sont les suivantes:

Service personnalisé OEM

Couleur

Nous pouvons personnaliser la couleur de la veste basée sur RAL Classic

Impression

On peut imprimer des mots sur la veste.

Emballage et étiquetage

Nous pouvons personnaliser la bobine, le carton et la conception des étiquettes.
