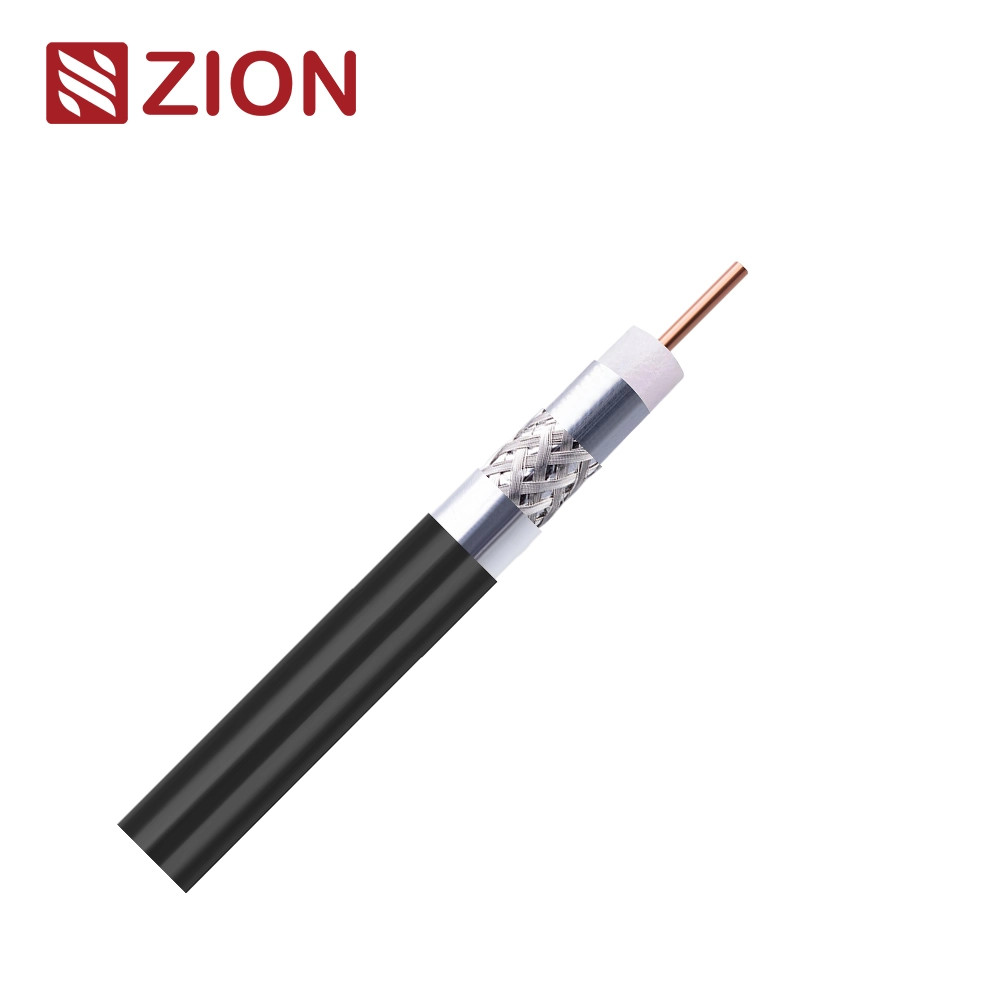

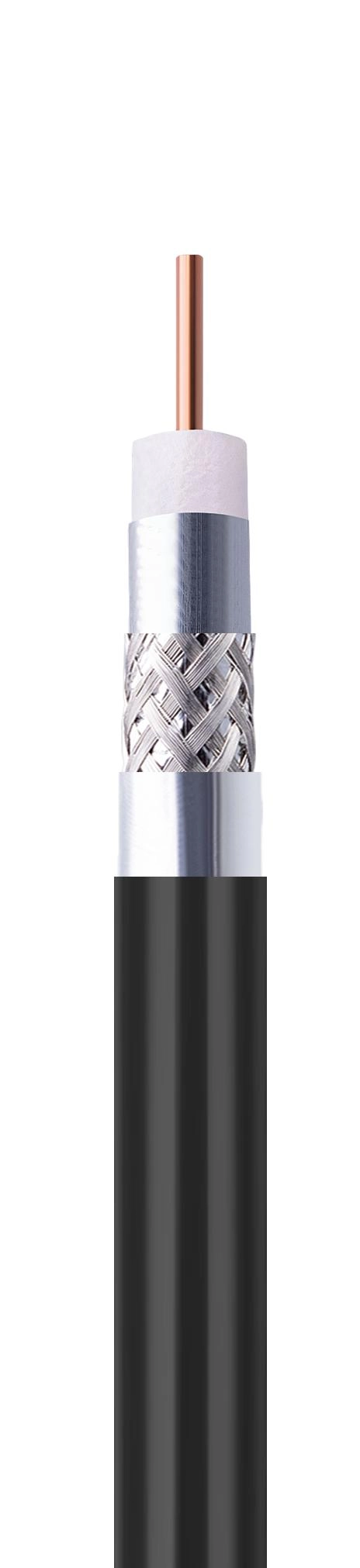

Cable RG11T - SA classe A++ Fca pour une transmission supérieure du signal

Informations clés et paramètres de construction:

Unité de production:

7170105

Classe RCR

Le FCA

Les normes:

Pour l'utilisation de l'appareil
Le CEI-UNEL 36762
Pour les appareils électroniques

Matériau du conducteur intérieur

Le cuivre brut (Cu)

Taille du conducteur intérieur

10,63 ± 0,03 mm

Matériau d'isolation

Polyéthylène mousseux (PEG)

Taille de l'isolation

70,20 ± 0,10 mm

Bouclier 1

Al/Pet/Al+Sur

Bouclier 2

Fil de tressage en cuivre (CuSn) en conserve

63% de couverture

Bouclier 3

Al/Pet J-foil

Vêtement

Matériau: PE

OD: 10,30 ± 0,20 mm

Couleur: Blanc/Noir ou personnalisé

Application du projet

DOCSIS 3.1 (données sur système coaxiale)
Télécommunications
4K-UHD
Installation extérieure et souterraine

Caractéristiques électriques et propriétés physiques:

Impédance caractéristique

200 MHz 75 ± 3 Ohms

Capacité (@1kHz)

52 ± 2 pF/m. Nom

Rapport de vitesse

85% Nom.

Résistance interne du conducteur

80,50 Ω/km

Résistance du conducteur extérieur

70,50 Ω/km

Résistance de la boucle

16 Ω/km

Voltage d'isolation du revêtement

8 kV

Courant maximal (Ieff)

16 A

Perte de rendement structurel (SRL)

5 à 470 MHz

> 30 dB

470 à 1000 MHz

> 28 dB

1000 à 2000 MHz

> 23 dB

2000 à 3000 MHz

> 20 dB

Attenuation de dépistage
Classe SA A++

30 à 1000 MHz

> 110 dB

1000 à 2000 MHz

> 105 dB

2000 à 3000 MHz

> 85 dB

Impédance de transfert

5 à 30 MHz

> >2.5 mOhm/m

Min.Radius de flexion

100 mm

Max. résistance de traction du câble

300 N

Température de fonctionnement

-40 / +80 °C

Attenuation (à 20°C)

Fréquence (MHZ)

Attenuation maximale (dB/100 m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.20

300

6.40

470

8.10

*Les données ci-dessus sont uniquement à titre de référence, le rapport d'essai de commande effectif prévaut.

Informations sur la commande:

Marquage

L'équipement est équipé d'un système de contrôle de la qualité de l'air.

Le paquet

100M/Roll, 300M/WS (ou selon la demande du client)

Délai de livraison

Normalement 25 jours après avoir reçu le dépôt.

Marque

HELLOSIGNAL® ou OEM
