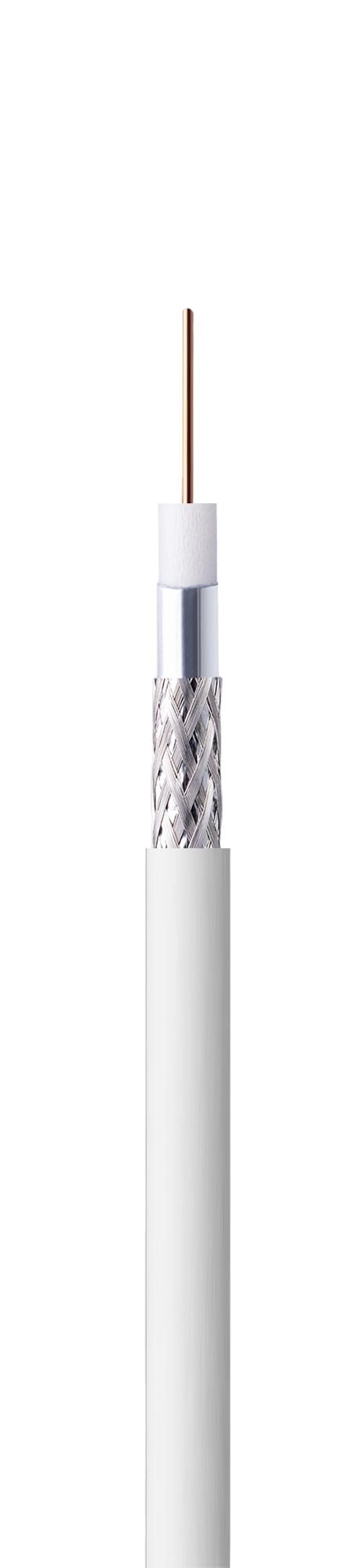

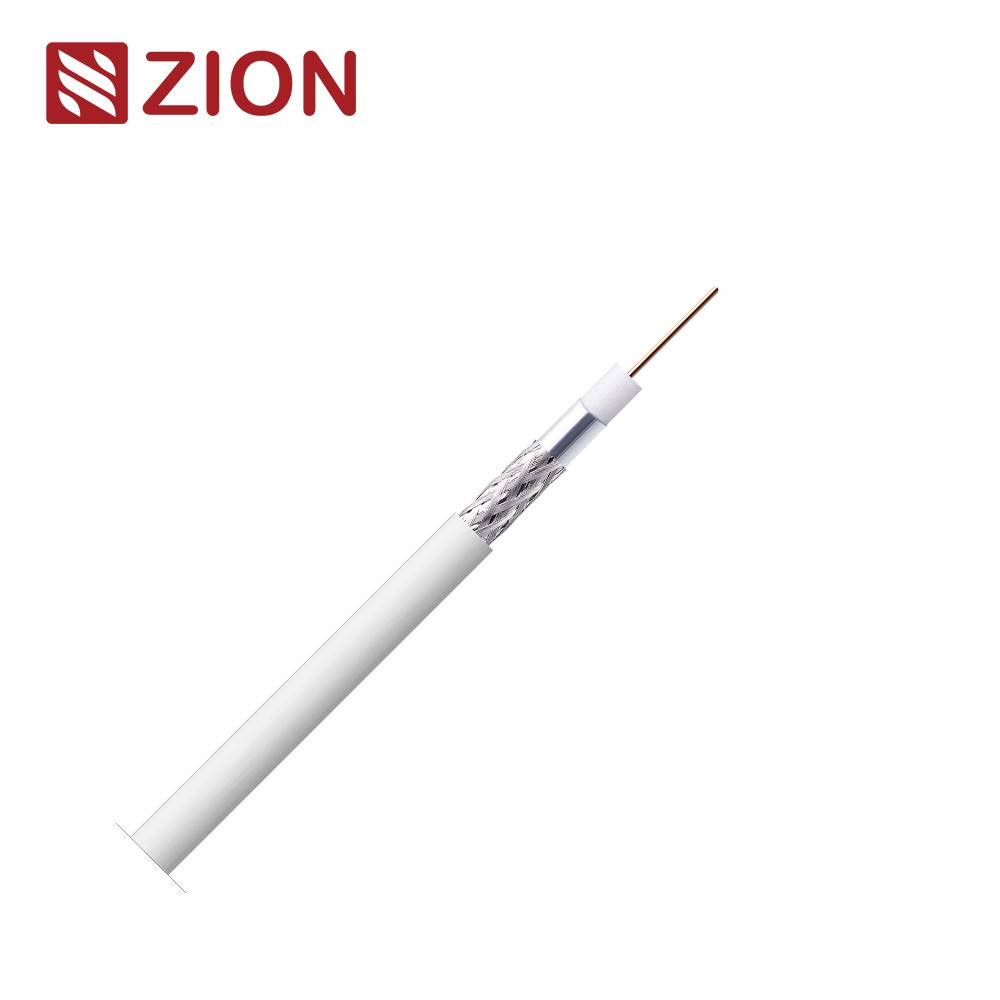

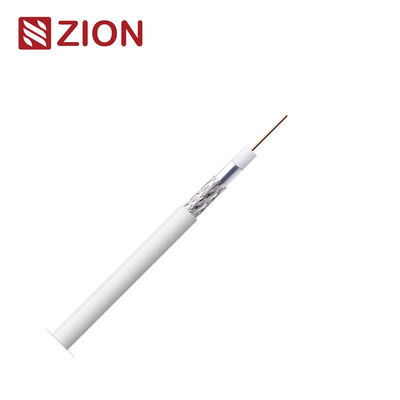

Mini câble RG59 - SA classe A Eca pour une transmission fiable du signal

Informations clés et paramètres de construction:

Unité de production:

7170301

Classe RCR

Les États membres

Les normes:

Pour les appareils à moteur électrique
Le CEI-UNEL 36762
Pour les appareils électroniques

Matériau du conducteur intérieur

Le cuivre brut (Cu)

Taille du conducteur intérieur

0.41 ± 0,02 mm

Matériau d'isolation

Polyéthylène mousseux (PEG)

Taille de l'isolation

10,90 ± 0,10 mm

Bouclier 1

Al/Pet/Al+Sur

Bouclier 2

Fil de tressage en cuivre (CuSn) en conserve

70% de couverture

Vêtement

Matériau: PVC

OD: 3,60 ± 0,10 mm

Couleur: Blanc/Noir ou personnalisé

Application du projet

Installation à l'intérieur

Caractéristiques électriques et propriétés physiques:

Impédance caractéristique

200 MHz 75 ± 3 Ohms

Capacité (@1kHz)

55 ± 3 pF/m

Rapport de vitesse

82% Nom.

Résistance interne du conducteur

310 Ω/km

Résistance du conducteur extérieur

30 Ω/km

Résistance de la boucle

340 Ω/km

Voltage d'isolation du revêtement

2.5 kV

Courant maximal (Ieff)

Perte de rendement structurel (SRL)

5 à 470 MHz

> 25 dB

470 à 1000 MHz

> 21 dB

1000 à 2000 MHz

> 20 dB

2000 à 3000 MHz

> 18 dB

Attenuation de dépistage
Classe SA A++

30 à 1000 MHz

> 85 dB

1000 à 2000 MHz

> 85 dB

2000 à 3000 MHz

> 75 dB

Impédance de transfert

5 à 30 MHz

> >10 mOhm/m

Min.Radius de flexion

26/52 mm

Max. résistance de traction du câble

90 N

Température de fonctionnement

-20 / +80 °C

Attenuation (à 20°C)

Fréquence (MHZ)

Attenuation maximale (dB/100 m)

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

*Les données ci-dessus sont uniquement à titre de référence, le rapport d'essai de commande effectif prévaut.

Informations sur la commande:

Marquage

HANGZHOU ZION 7170301 75 OHM Mini RG59 SA de classe A Eca
Pour les véhicules à moteur à combustion

Le paquet

100M/Roll, 300M/WS (ou selon la demande du client)

Délai de livraison

Normalement 25 jours après avoir reçu le dépôt.

Marque

HELLOSIGNAL® ou OEM
