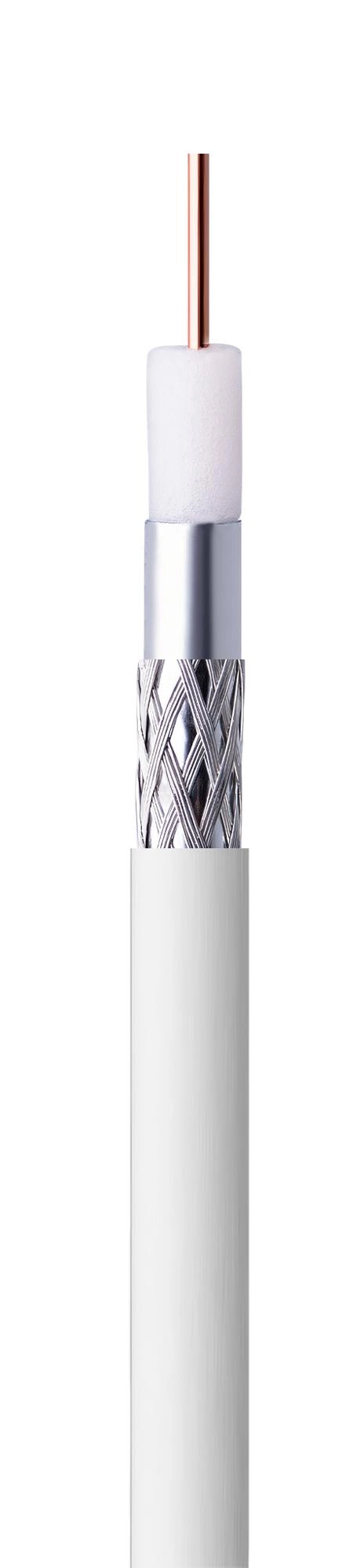

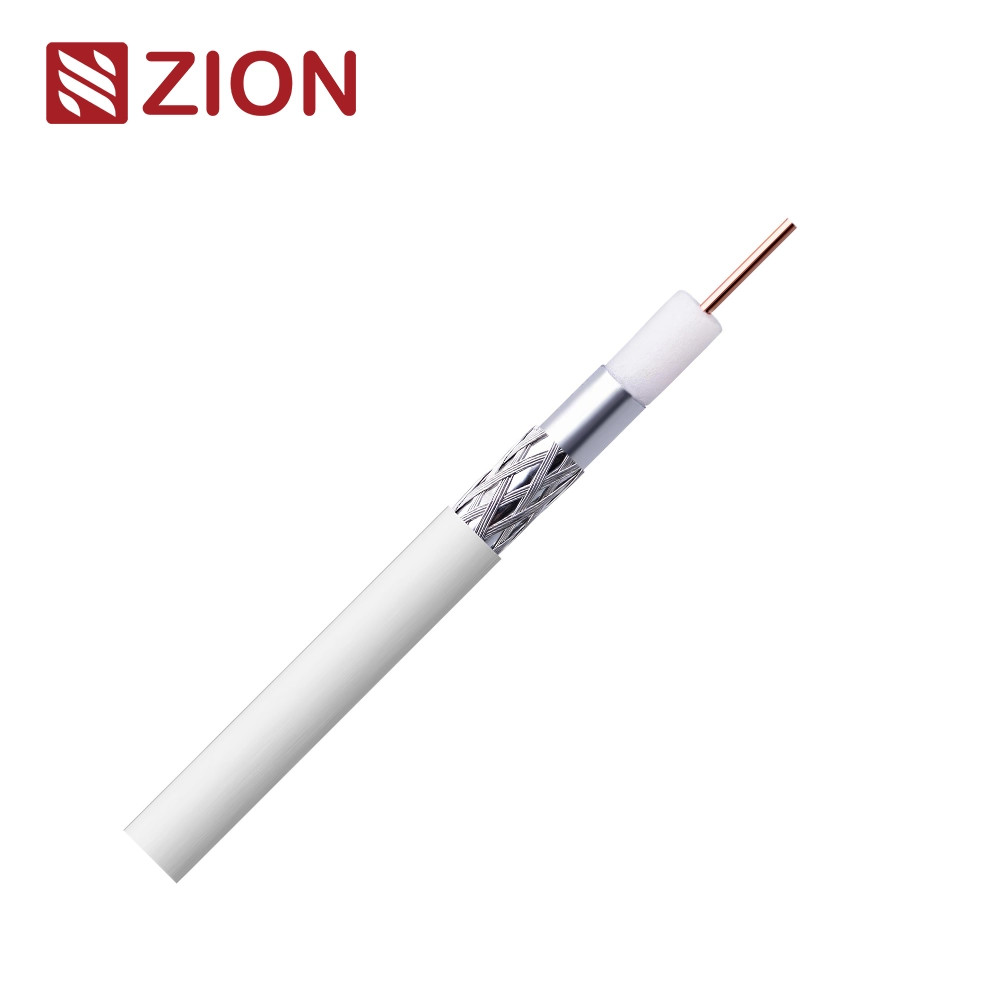

Cable RG6+17V - SA classe A Eca pour une excellente transmission du signal

Informations clés et paramètres de construction:

Unité de production:

7170303

Classe RCR

Les États membres

Les normes:

Pour les appareils à moteur électrique
Le CEI-UNEL 36762
Pour les appareils électroniques

Matériau du conducteur intérieur

Le cuivre brut (Cu)

Taille du conducteur intérieur

1.13 ± 0,02 mm

Matériau d'isolation

Polyéthylène mousseux (PEG)

Taille de l'isolation

40,80 ± 0,10 mm

Bouclier 1

Al/Pet/Al

Bouclier 2

Fil de tressage en cuivre (CuSn) en conserve

45% de couverture

Vêtement

Matériau: PVC

OD: 6,70 ± 0,10 mm

Couleur: Blanc/Noir ou personnalisé

Application du projet

Installation à l'intérieur

Caractéristiques électriques et propriétés physiques:

Impédance caractéristique

200 MHz 75 ± 3 Ohms

Capacité (@1kHz)

Le nombre de fois où les données sont utilisées est supérieur à:

Rapport de vitesse

85% Nom.

Résistance interne du conducteur

18 Ω/km

Résistance du conducteur extérieur

22 Ω/km

Résistance de la boucle

40 Ω/km

Voltage d'isolation du revêtement

3 kV

Courant maximal (Ieff)

8 A

Perte de rendement structurel (SRL)

5 à 470 MHz

> 30 dB

470 à 1000 MHz

> 28 dB

1000 à 2000 MHz

> 26 dB

2000 à 3000 MHz

> 22 dB

Attenuation de dépistage
Classe SA A++

30 à 1000 MHz

> 85 dB

1000 à 2000 MHz

> 80 dB

2000 à 3000 MHz

> 70 dB

Impédance de transfert

5 à 30 MHz

> >27 mOhm/m

Min.Radius de flexion

35/70 mm

Max. résistance de traction du câble

150 N

Température de fonctionnement

-20 / +70 °C

Attenuation (à 20°C)

Fréquence (MHZ)

Attenuation maximale (dB/100 m)

5

1.60

10

2.10

30

3.20

50

4.10

200

8.00

300

9.80

470

12.40

*Les données ci-dessus sont uniquement à titre de référence, le rapport d'essai de commande effectif prévaut.

Informations sur la commande:

Marquage

HANGZHOU ZION 7170303 75 OHM RG6+17V SA classe A Eca
Pour les véhicules à moteur à combustion

Le paquet

100M/Roll, 300M/WS (ou selon la demande du client)

Délai de livraison

Normalement 25 jours après avoir reçu le dépôt.

Marque

HELLOSIGNAL® ou OEM
