1. Atténuation:

   • G.652.D :
     • @1310 nm : ≤0,36 dB/km
     • @1550 nm : ≤0,22 dB/km
   • G.655 :
     • @1310 nm : ≤0,40 dB/km
     • @1550 nm : ≤0,23 dB/km
   • Multimode 50/125 μm :
     • @850 nm : ≤3,0 dB/km
     • @1300 nm : ≤1,0 dB/km
   • Multimode 62,5/125 μm :
     • @850 nm : ≤3,0 dB/km
     • @1300 nm : ≤1,0 dB/km

2. Bande passante (fibres multimodes uniquement) :

   • 50/125μm :
     • @850 nm : ≥500 MHz·km
     • @1 300 nm : ≥1 000 MHz·km
   • 62,5/125μm :
     • @850 nm : ≥200 MHz·km
     • @1 300 nm : ≥600 MHz·km

3. Dispersion du mode de polarisation (PMD) :

   • Fibre individuelle :
     • G.652.D :≤0,20 ch/√km
     • G.655 :≤0,20 ch/√km
   • Valeur du lien de conception :
     • ≤0,10 ps/√km pour G.652.D et G.655.

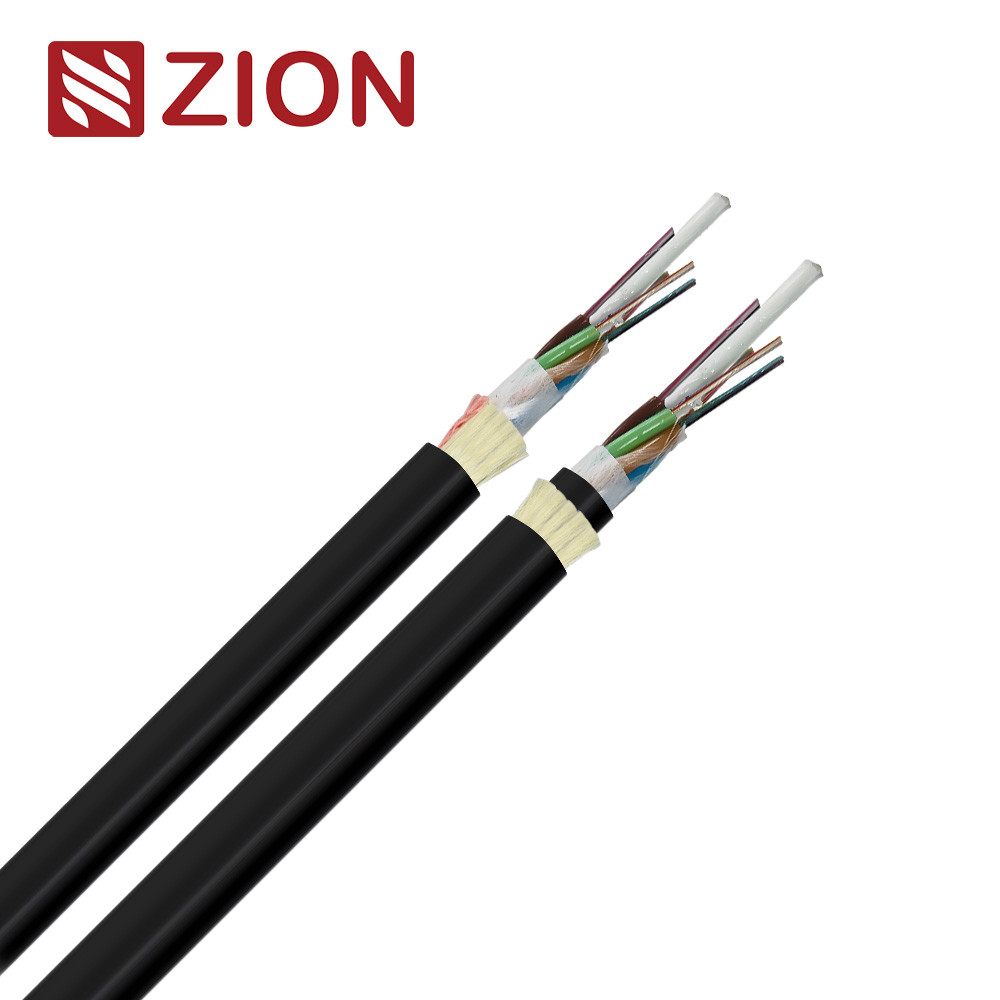

Données techniques :

1. Nombre de fibres :

   • Les options vont de 6 à 288 fibres.

2. Conception de tube lâche :

   • Configurations : 1x6, 2x6, 4x6, 4x12, 6x12, 8x12, 12x12, 24x12.
   • Diamètre extérieur : réglable entre 1,5 mm et 2,5 mm selon la conception et le nombre de fibres.

3. Membre de la force centrale :

   • Matériau : plastique renforcé de fibre de verre (GFRP).
   • Diamètre : réglable (1,8 mm à 3,7 mm).
   • Certaines conceptions incluent un élément de renfort central recouvert de PE.

4. Blocage de l'eau :

   • Matériau : ruban bloquant l'eau.

5. Membre de force périphérique :

   • Matériau : fil aramide.

6. Gaine extérieure :

   • Épaisseur : Généralement 1,8 mm (réglable entre 1,5 mm et 2,0 mm).

7. Dimensions du câble :

   • Diamètre typique : 9,5 mm à 20,2 mm.
   • Modèles réglables disponibles.

8. Conditions de fonctionnement :

   • Plage de température : -40°C à +70°C.
   • Max. Portée : 50 m à 150 m (selon conception et conditions).
   • Conditions climatiques : Conçu pour l’absence de glace et une vitesse de vent maximale de 25 m/s.

Notes supplémentaires :

• La structure du câble et le nombre de fibres peuvent être personnalisés pour répondre aux exigences spécifiques du client.
• Le diamètre et le poids du câble peuvent varier en fonction de la conception.
• Les calculs de portée doivent prendre en compte les conditions climatiques locales pour des performances optimales.

Fibre Datas-SM

Paramètres et résultats clés des tests

Propriétés optiques :

1. Coefficient d'atténuation (dB/km) :

   • À différentes longueurs d'onde (850 nm, 1 310 nm, 1 550 nm, etc.), toutes les valeurs sont conformes ou améliorées aux recommandations de l'ITU-T, garantissant une perte de signal minimale.

2. Coefficient de dispersion :

   • Aux longueurs d'onde de 1 285 nm à 1 625 nm, les valeurs de dispersion sont conformes aux exigences de transmission haute performance.

3. Indice de réfraction de groupe effectif (EGRI) :

   • Stable sur 1 310 nm, 1 550 nm et 1 625 nm pour tous les types de fibres.

4. Perte de flexion macro :

   • Pertes de courbure extrêmement faibles même à petits rayons (par exemple 10 mm), en particulier pour les fibres G.657.A1/A2, adaptées aux installations étroites.

5. Caractéristiques environnementales :

   • La durabilité sous les cycles de température, les tests de trempage dans l'eau et de vieillissement démontrent une robuste résistance à l'environnement.

Tests mécaniques :

1. Résistance à la traction (CEI 794-1-E1) :

   • Aucune rupture de fibre ni dommage à la gaine sous une charge de traction de 5 000 N.

2. Test d'écrasement (CEI 60794-1-E3) :

   • Aucune rupture de fibre ni dommage à la gaine sous une charge de 3 000 N/100 mm.

3. Test d'impact (CEI 60794-1-E4) :

   • Aucune casse sous de multiples impacts avec une énergie de 4,5 Nm.

4. Flexion répétée (CEI 60794-1-E6) :

   • La variation de perte est ≤0,1 dB sous 30 cycles à un diamètre de courbure de 20xOD.

5. Essai de torsion (CEI 60794-1-E7) :

   • Conserve son intégrité après des torsions de ±90° sur 10 cycles avec une tension de 150 N.

6. Pénétration de l'eau (CEI 60794-1-F5B) :

   • Aucune fuite d'eau après 24 heures sous 1 m de hauteur d'eau.

7. Cycle de température (IEC 60794-1-F1) :

   • Aucun changement de perte >0,1 dB après variation de température (-20°C à +40°C).

8. Flux composé (IEC 60794-1-E14) :

   • Aucun écoulement de composé après 24 heures à 70°C.

9. Test haute tension de gaine :

   • Pas de claquage sous haute tension appliquée (épaisseur de gaine 9×).

Conclusion:

Le câble à fibre optique respecte ou dépasse les normes internationales (IEC, ITU-T, etc.)mesures de performances optiques, mécaniques et environnementales, confirmant son aptitude à être déployée dans des conditions diverses et difficiles. La construction robuste garantit une fiabilité élevée pour les applications dans les réseaux de télécommunications modernes, y compris les systèmes PON, les réseaux fédérateurs et les réseaux d'accès.

Marquage des câbles et couleurs des fibres
Marquage de la gaine

SOCIÉTÉ Nom du câble fibre N*noyaux G.652D 2024 XXXXm

ENTREPRISE : Marque du fabricant
2024 : année de fabrication
Nom du câble fibre : Type de câble
G.652D : fibre optique monomode à N cœurs (Rec. ITU-T G.652D)
XXXXm : Marque de mètres

*Le marquage est imprimé tous les 1 mètre ;
** « G.652D » signifie la Rec. Fibre optique monomode G.652 Low Water Peak (LWP).

Peut également selon le marquage du câble client.
1 La couleur du marquage est blanche,
2 Un marquage occasionnel de longueur peu clair est autorisé si les deux marquages ​​voisins sont clairs.
3 Les deux extrémités du câble sont scellées avec des embouts thermorétractables pour empêcher la pénétration d'eau.

Couleur des fibres et code couleur du liant : selon EIA/TIA 598B

Données techniques de la structure OEM

Ces données fournissent des spécifications techniques clés pour les conceptions de câbles à fibres optiques OEM, garantissant ainsi l'adaptabilité aux exigences spécifiques des clients. Les informations mettent en évidence les aspects structurels, matériels et performances des câbles.

Détails techniques clés :

Configuration de conception :

• Structure du câble (tube + remplissage + élément de renforcement) :
  • Pour 12 fibres : 3+2+1
  • Pour 24 fibres : 1+4+1
  • Pour 48 fibres et au-delà : 1+4+1

Matériau et dimensions :

1. Type de fibre :

   • Fibre monomode : ITU-T G.652.D

2. Membre de la force centrale :

   • Matériau : FRP ou fil d'acier
   • Diamètre : 1,2 mm (FRP) ou 1,0 mm (fil d'acier)

3. Tube lâche :

   • Matériel: PBT
   • Diamètre : 2,1 mm ou 1,8 mm

4. Remplisseur :

   • Matériel: PP
   • Diamètre : 1,8 mm

5. Couche de blocage de l'eau :

   • Matériau : fil bloquant l'eau et ruban bloquant l'eau.

6. Membre de force de fil :

   • Matériel: Fil d'aramide

7. Gaine extérieure :

   • Matériel: PEHD
   • Épaisseur:
     • 12 fibres : 0,8 mm
     • 24 fibres : 1,6 mm
     • 48 fibres : 1,9 mm
   • Couleur: Noir

Dimensions et poids du câble :

• Diamètre du câble :
  • 12 fibres : 9,0 mm
  • 24 fibres : 13,0 mm
• Poids du câble :
  • 12 fibres : 75 kg/km
  • 24 fibres : 95 kg/km

Performances Mécaniques et Environnementales :

1. Tension d'installation maximale :
   • 2400N
2. Rayon de courbure minimum :
   • Sans tension : 10 × diamètre du câble
   • Sous tension maximale : 20 × diamètre du câble
3. Plages de température :
   • Installation : -20°C à +60°C
   • Transport & Stockage : -40°C à +70°C
   • Fonctionnement : -40°C à +70°C

Résumé:

Cette conception de câble à fibre optique OEM offre un équilibre entre durabilité et performances, garantissant un fonctionnement fiable dans diverses conditions environnementales. Sa configuration modulaire (nombre de fibres, éléments de renforcement et dimensions des tubes libres) et ses matériaux robustes (HDPE, PBT, fil aramide) permettent une large gamme d'applications dans les télécommunications, garantissant le respect des normes industrielles et des besoins spécifiques des clients.

Emballage et marquage

1. Emballage

1.1 Chaque longueur de câble doit être enroulée sur un tambour en bois adapté à l'expédition longue distance.

1.2 Recouvert d'une feuille tampon en plastique.

1.3 Scellé par de solides lattes en bois.

1.4 Au moins 1 m d'extrémité intérieure du câble sera réservé aux tests.

1.5 Longueur du tambour
- 1.5.1 La longueur standard du tambour est de 2 000 à 4 000 m
- 1.5.2 Une longueur unique d'au moins 96 % de la longueur standard par tambour sera autorisée pour une quantité n'excédant pas 10 % de l'approvisionnement total ;

1.5.3 La quantité totale est au moins la quantité commandée.

2. Marquage du tambour

2.1 Tambour de câble
- Marque du fabricant ;
- Flèche de direction de roulis ;
- Flèche indiquant la position d'extrémité extérieure du câble ;
- Le mot «CÂBLE À FIBRE OPTIQUE» ;
- Origine, Le mot «FABRIQUÉ EN CHINE» ;
- Plaque d'avertissement indiquant la bonne méthode de chargement, de déchargement et de transport du câble ;
- Autres informations client telles que le numéro de contrat, le numéro de projet et la destination de livraison. (si nécessaire)

2.2 Plaque de marquage
- Nom du produit ;
- Type et taille du câble ;
- Longueur du tambour ;
- Poids Brut/Net en kilogrammes ;
- Numéro du tambour en mètres ;
- Nom du fabricant ;
- Année et mois de fabrication ;
- Numéro de projet, numéro de contrat ou numéro de bon de commande (si nécessaire).
