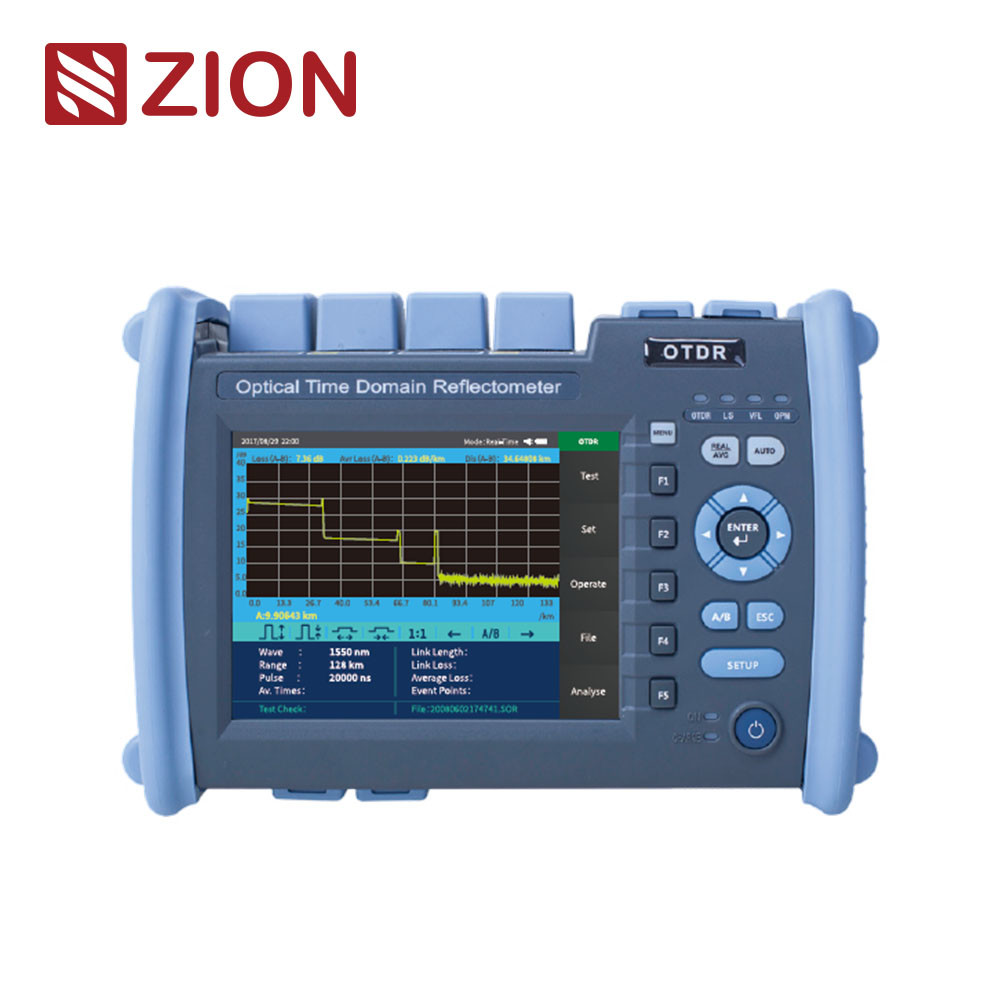

| ZCOTDR-6000P PON OTDR adopte un écran couleur de 5,6 pouces, double fonctionnement de la touche et de la touche. Il a une plage dynamique maximale de 45 dB et peut pénétrer le splitter optique 1:32 dans le test de réseau PON;Toute la machine intègre la localisation des défauts visuels, carte d'événement, compteur de puissance optique, source lumineuse, test de perte optique, fonctions de détection optique de l'extrémité du visage,intégration multifonctionnelle pour aider les clients à résoudre efficacement les essais et la maintenance sur le terrainIl est principalement utilisé pour mesurer la longueur, la perte, la qualité de connexion et d'autres paramètres de toutes sortes de fibres optiques et de câbles.réparation d'urgence du système de communication du système de communication par fibre optique, développement et mesure de la production de câbles à fibre optique. |
| Caractéristiques du produit |
|
|
|
|
| • Test du réseau PON, séparateur de pénétration 1:32 |
 |
| • traitement par lots de données, impression de formulaires de rapports |
| • Communication sans interruption, test en ligne |
| • Nomenclature en chinois et en anglais |
| • Format de sortie de fichier SOR standard |
| • Mode de fonctionnement double clavier + écran tactile |
| • PON OTDR/VFL/LS/OPM intégré/carte d'événement/détection de face d'extrémité/essai de perte optique |
| |
| Spécifications techniques |
|
|
|
|
| Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
| Modèle |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Longueur d'onde |
1310 nm ± 20 nm
1550 nm ± 20 nm |
1625 nm ± 20 nm
(Filtré) |
1650 nm ± 5 nm
(Filtré) |
1310nm/1550nm±20nm
1625 nm ± 20 nm
(Filtré) |
1310/1550 nm ± 20 nm
1650 ± 5 nm
(Filtré) |
| Filtreur |
/ |
Passe haute> 1595 nm
Isolation > 40 dB
(1270 nm à 1585 nm) |
Passe-bande
1650 nm ± 7 nm
Isolement > 40 dB
(1650 nm±10 nm) |
Passe haute> 1595 nm
Isolation > 40 dB
(1270 nm à 1585 nm) |
Passage en bande 1650 nm±7 nm
Isolation > 40 dB
(1650 nm±10 nm) |
| Type de fibre |
Je suis G.652 |
| Autonomie maximale |
37/35 dB |
38 dB |
38 dB |
38/36/36 dB |
40/38/38 dB |
42/40/40 dB |
38/36/36 dB |
| Zone aveugle des événements |
1m |
0.8m |
| ATT Zone aveugle |
6m |
| PON Zone aveugle |
30m |
| Plage d'essai |
Le nombre total de kilomètres à parcourir est de 500 m/1km/2km/4km/8km/16km/32km/64km/128km/256km. |
| Largeur d'impulsion |
Le nombre total d'unités utilisées pour le calcul de l'échantillon doit être égal ou supérieur à: |
| Précision de la portée |
± ((0,75m+ intervalle d'échantillonnage 40,005% xdistance d'essai) |
| Perte résolue |
± 0,001 dB |
| Précision de la perte |
± 0,05 dB/dB |
| |
| PON OTDR |
| Points d'exemple |
16k à 256k |
| Résolution des échantillons |
0.05m à 16m |
| Réflexion avec précision |
± 3 dB |
| Format du fichier |
Format de fichier SOR |
| Mode de mesure des pertes |
Méthode en 4 points /méthode en 5 points |
| Niveau de sécurité du laser |
Classe II |
| Taux de rafraîchissement |
3 Hz (Typ.) |
| Le stockage des données |
Le stockage interne:s3000 courbes; le stockage extérieur: 4G bit |
| Connecteur |
FC/UPC (interchangeable avec sC, sT) |
| Interface de données |
Pour les connexions à base de fibre optique: |
| OPM |
| Plage de longueur d'onde |
800 nm à 1700 nm |
| Connecteur |
Les pièces de rechange sont utilisées pour les pièces de rechange. |
| Portée de l'essai |
-50 dBm à +26 dBm |
| Incertain |
± 5% |
| Longueur d'onde de calibrage |
Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles sont utilisées. |
| LS |
| Type de laser |
Le FP-LD |
| Longueur d'onde |
Conformément à la longueur d'onde de sortie OTDR |
| Puissance de sortie |
≥ 5 dBm |
| Stabilité |
CW,± 0,5 dB/15 min ((Teste après 15 minutes de préchauffage) |
| Connecteur |
FC/UPC ((Interchangeable avec sc,sT) |
| L'indice de test de perte optique fait référence à l'indice LS et OPM ci-dessus. |
| Autres |
| Affichage |
5Écran tactile LCD couleur + de 0,6 pouces |
| Énergie |
Adaptateur AC/DCA:entrée: 100 V à 240 V, 50/60 Hz,0.6A, sortie: 12V à 19V, 1.5Batterie: 7,4 V, 5200 mAh |
| Température de fonctionnement |
-10°C à +50°C |
| Température de stockage |
-40°C à +70°C |
| Humidité relative |
0 à 95%, non condensant |
| Le poids |
< 1,2 kg |
| Taille |
227 mm x 160 mm x 70 mm |
| Fonctions de l'hôte: PON OTDR/OPM/VFL/Ls/Event Map/Fibre End Detection (détecteur d'achat supplémentaire) /Test de perte optique |
| |
| Liste de configuration |
|
|
|
|
| Je ne veux pas. |
Nom |
Quantité |
Nom de l'entreprise |
| 1 |
Hôte |
1 |
|
| 2 |
Adaptateur AC/DC |
1 |
|
| 3 |
Disque U (contenant un logiciel d'analyse/manuel d'utilisation) |
1 |
|
| 4 |
Plume tactile |
1 |
|
| 5 |
Ligne de données |
1 |
|
| 6 |
Adaptateur OTDR SC |
1 |
|
| 7 |
Adaptateur OPM SC |
1 |
|
| 8 |
Manuel de l'utilisateur |
1 |
|
| 9 |
Certification de l'étalonnage |
1 |
|
| 10 |
Certificat/carte de garantie |
1 |
|
| 11 |
Pièce de coton propre |
10 |
|
| 12 |
Poignée en cuir |
1 |
|
| 13 |
Sac à dos spécial pour instrument |
1 |
|
