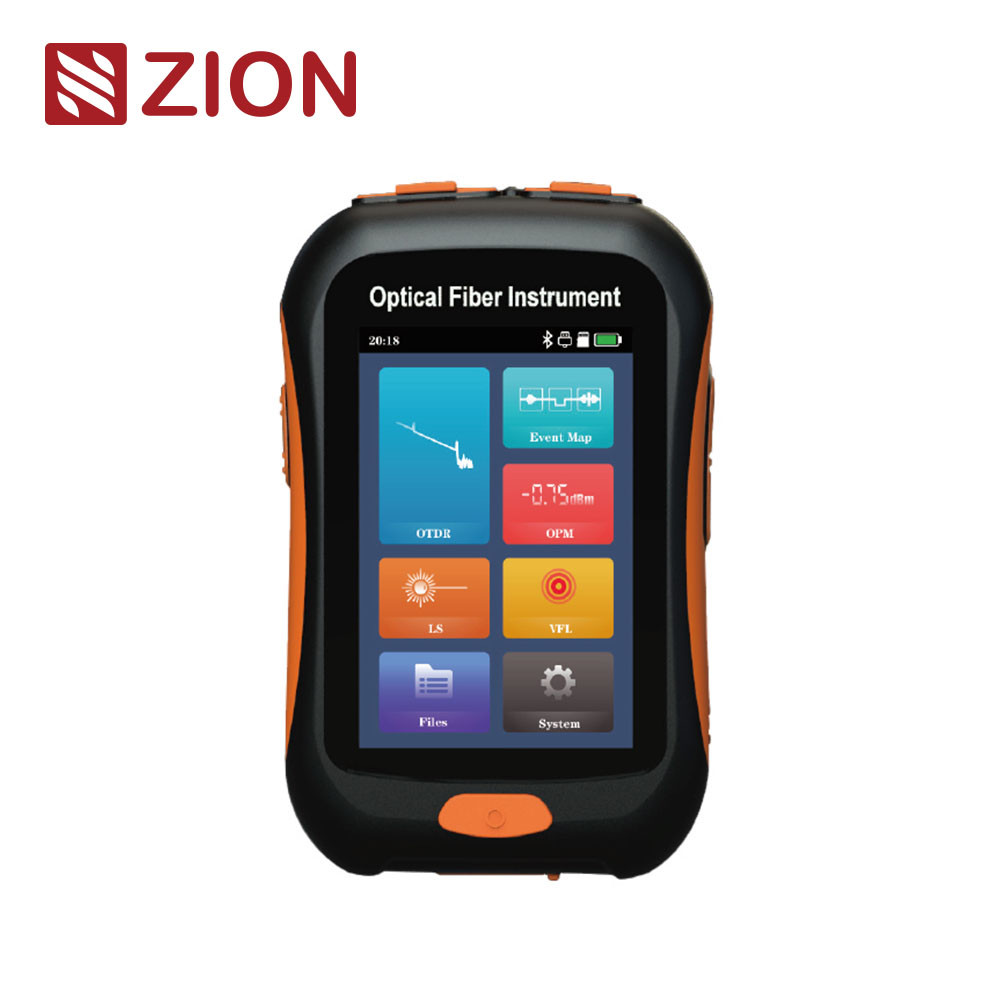

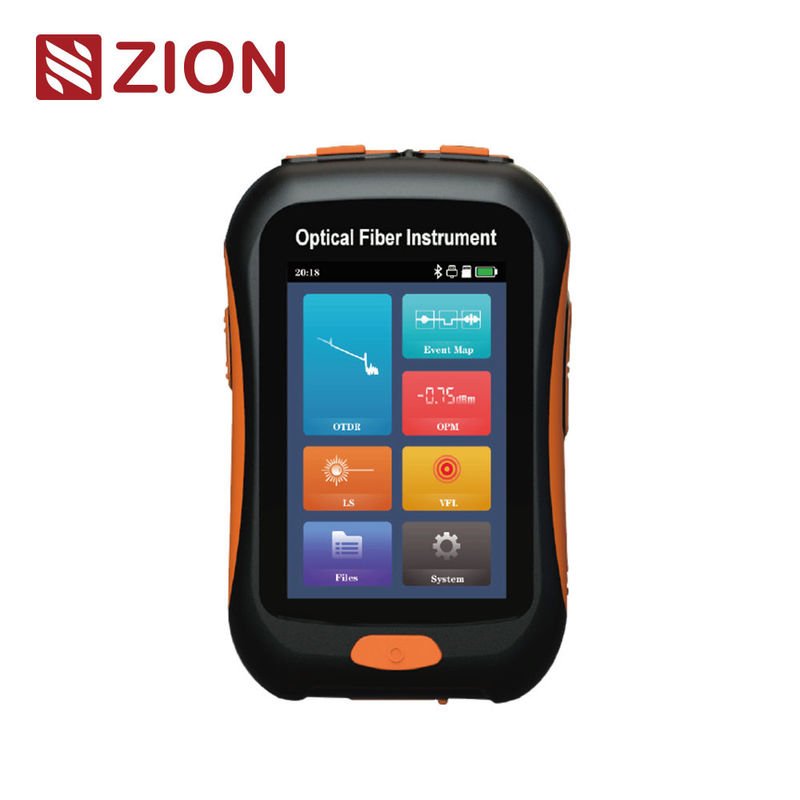

| L'OTDR-2800 Mini OTDR Optical Time Domain Reflectometer est compact et facile à transporter; il adopte un écran tactile haute définition de 3,5 pouces, prend en charge le multi-touch et le fonctionnement en douceur.Intégration interne de l'OTDR, carte d'événement, compteur de puissance optique, lumière rouge, lampe de poche et autres fonctions en une seule, pour répondre à divers besoins de test à différentes occasions.la fonction OTDR adopte une longueur d'onde de 1550 nm et un isolateur de longueur d'onde intégré à haut rendementIl peut effectuer des tests optiques sur des liaisons de 1490 nm et 1577 nm. Il prend en charge jusqu'à environ +10 dBm avec une capacité de test optique, et la portée maximale de mesure est de 80 km.Le ZCOTDR-2800 est utilisé pour mesurer la longueurIl peut facilement tester le point de rupture, le point de flexion et le point de perte de la liaison de fibre optique.Il convient à l'entretien de la ligne et aux essais de réparation d'urgence par le personnel d'installation et d'entretien. |
| Caractéristiques du produit |
| • zone d'événement de 2,5 m, facile à tester 5 m sauteur |
 |
| • Analyse intelligente des liens (carte des événements) |
| • VFL/OPM/LS intégré, riche en fonctions |
| • Léger et facile à transporter |
| • Soutenir le test en direct |
| • Distance maximale de 80 km |
| • Fonctionnement en plein écran, interaction homme-ordinateur conviviale |
| • Processeur haute performance, contrôle en douceur |
| |
| Spécifications techniques |
| Règlement OTDR |
| Type de fibre |
G.652 SM |
| Longueur d'onde |
1550 nm ± 20 nm |
| Dimension dynamique |
20 dB |
| Zone aveugle des événements |
2.5m |
| ATT Zone aveugle |
10m |
| Plage d'essai |
Pour les véhicules à moteur électrique, la distance entre le point de départ et le point de départ doit être de 30 km. |
| Largeur d'impulsion |
Les mesures suivantes doivent être prises:
Pour les appareils de traitement des données, les données doivent être fournies à l'autorité compétente. |
| Précision à distance |
± ((1m+ intervalle d'échantillonnage+0,005%xdistance d'essai) |
| Précision des pertes |
00,01 dB |
| Linearité |
± 0,05 dB/dB |
| Maximum de points d'échantillonnage |
≥ 20 000 |
| Résolution maximale des échantillons |
≤ 0,03 m |
| Résolution des pertes |
00,01 dB |
| Limite de perte |
0.20 dB |
| Résolution de la plage |
0.01m |
| |
| Règlement OTDR |
| Indice de réfraction |
1.00000 à 2.00000 |
| La précision de la réflexion |
± 3 dB |
| Format du fichier |
Format de fichier standard SOR |
| Analyse des pertes |
Méthode en 4 points /méthode en 5 points |
| Niveau de sécurité du laser |
Classe II |
| Connecteur |
SC/PC |
| |
| OPM |
|
LS |
| Portée des ondes |
800 nm à 1700 nm |
|
Longueur d'onde |
Conformément à l'OTDR |
| Vague de calibrage |
850/1300/1310/1490/
1550/1625/1650 nm |
|
Type de laser |
Conformément à l'OTDR |
| Plage d'essai |
-70~+10dBm (facultatif)
-50~+26dBm (norme) |
|
Le pouvoir |
≥ 5 dBm |
| Résolution |
00,01 dB |
|
Stabilité |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
(Après 15 min de préchauffage) |
| Incertain |
± 5% |
|
Connecteur |
SC/PC |
| Connecteur |
Le FC/SC/ST est universel |
|
Le mode |
Les fréquences de fréquences de fréquence de l'émetteur sont calculées à partir des fréquences de fréquence de l'émetteur, à l'exclusion des fréquences de fréquence de l'émetteur. |
| VFL |
|
Autres |
| Longueur d'onde |
650 nm ± 20 nm |
|
Affichage |
Touche complète 3,5 pouces,
Écran LCD couleur 320×480 |
| Puissance de sortie |
≥ 10 mW |
|
Énergie |
Adaptateur AC/DC:
une puissance de sortie de 100 V/240, 50/60 Hz, 0,6 A
une puissance de sortie de 5V, 2A,
Batterie au lithium: 3,7 V, 2200 mAh |
| Le mode |
CW/1Hz/2Hz |
|
Fonctionnement à la batterie |
En attente>6h Épreuve continue>4h |
| Connecteur |
Le FC/SC/ST est universel |
|
Le stockage des données |
courbes internes ≥ 2000 |
| Niveau de sécurité du laser |
Classe II |
|
|
|
| |
|
| Interface de données |
USB de type C |
| Température de fonctionnement |
-10°C ≈ +50°C |
| Température de stockage |
-40°C ≈ +70°C |
| Humidité relative |
0,95% Non condensé |
| Le poids |
≤ 200 g ((batterie incluse) |
| Taille |
Pour les pièces détachées: |
| La configuration standard est la suivante: OTDR, OPM, LS, VFL, Flashlight, |
| |
| Liste de configuration |
| hôte (y compris batterie), adaptateur d'alimentation, câble de données, CD-ROM (y compris logiciel d'analyse, manuel d'utilisation), manuel d'utilisation, certificat d'étalonnage,Certificat de conformité/carte de garantie du service après-vente, Pads de nettoyage, Package spécial pour instruments |
