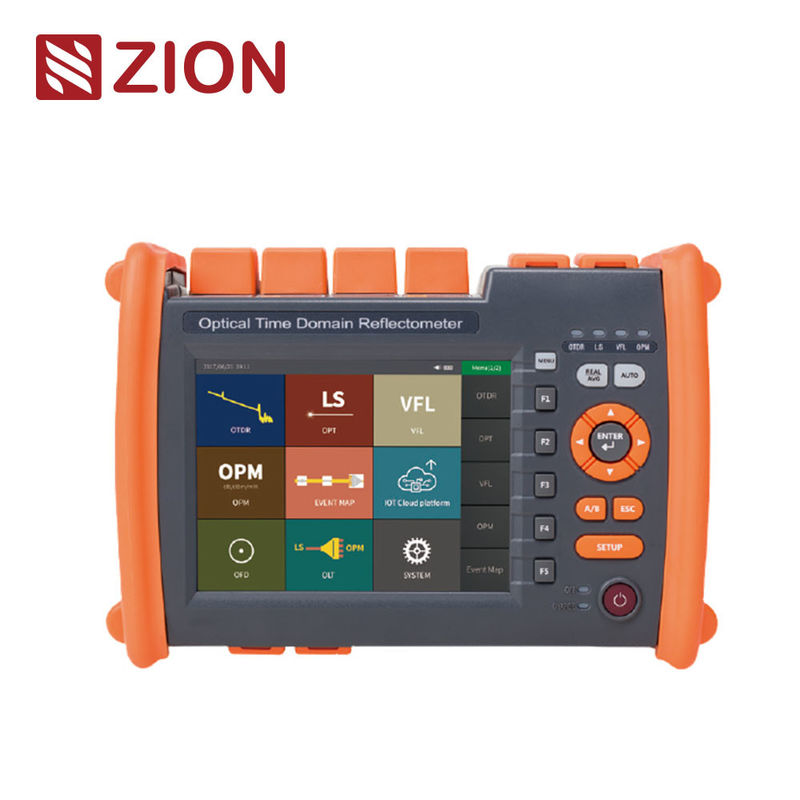

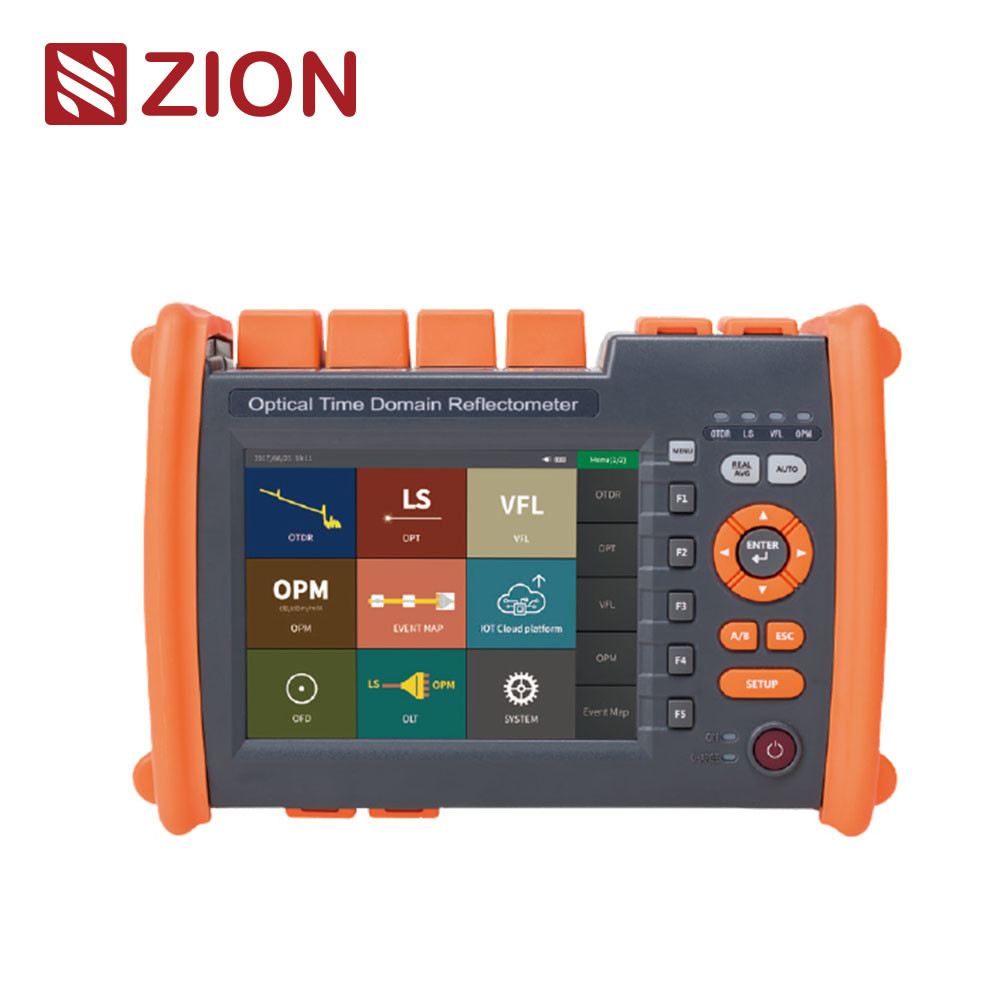

| ZCOTDR-5600 multi-fonctionnel OTDR réflectomètre optique de domaine temporel adopte écran tactile couleur de 5,6 pouces et double fonctionnement des touches et du toucher.Compteur de puissance optique, Source lumineuse, multifonctions pour aider les clients à résoudre efficacement les tests et la maintenance sur le terrain; Gestion intelligente de l'alimentation, 20 heures de veille super longue,une garantie efficace d'essais et de maintenance sur le terrainIl est principalement utilisé pour mesurer la longueur, la perte, la qualité de connexion et d'autres paramètres de toutes sortes de fibres optiques et de câbles.Test d'entretien de ligne et réparation d'urgence du système de communication du système de communication par fibre optique, la recherche et la mesure de la production de câbles à fibre optique. |
| Caractéristiques du produit |
| • zone aveugle de 0,8 m, facile à tester pour un sauteur de 5 m |
 |
| • Détection du test en ligne, alarme automatique avec lumière |
| • Fonction de diagnostic automatique unique des résultats des tests |
| • Traitement par lots des données et impression de formulaires de rapports |
| • Mode de fonctionnement double clavier + écran tactile |
| • Test automatique à un bouton |
| • Format de sortie de fichier SOR standard |
| • Essai simultané sur plusieurs longueurs d'onde |
| • Nomenclature en chinois et en anglais |
| • température de fonctionnement ultra large |
| |
| Spécifications techniques |
| Règlement OTDR |
| Type de fibre |
G.652 SM |
| Longueur d'onde |
Le nombre de fois où les données sont utilisées est supérieur à: |
| Dimension dynamique |
32 dB/30 dB |
| Zone aveugle des événements |
1.5m |
| ATT Zone aveugle |
6m |
| Plage d'essai |
Le nombre total de kilomètres à parcourir est de 500 m/1km/2km/4km/8km/16km/32km/64km/128km/256km. |
| Largeur d'impulsion |
Le nombre total d'unités utilisées pour le calcul de l'échantillon doit être égal ou supérieur à: |
| Une précision de gamme |
± 0,75 m + intervalle d'échantillonnage + 0,005% x distance d'essai |
| Précision des pertes |
± 0,05 dB/dB |
| Points d'échantillonnage |
16 à 256k |
| Résolution des échantillons |
0.05m à 16m |
| Précision de la réflexion |
± 3 dB |
| Format du fichier |
Format de fichier standard SOR |
| Analyse des pertes |
Méthode en 4 points /méthode en 5 points |
| Niveau de sécurité du laser |
Classe II |
| |
| Règlement OTDR |
| Le stockage des données |
Pour les appareils de traitement des déchets électroniques, la valeur de l'échantillon doit être égale ou supérieure à: |
| Connecteur |
FC/UPC ((Interchangeable avec SC,ST) |
| Taux de rafraîchissement |
3 Hz (type) |
| Interface de données |
Port Ethernet USB, mini-USB, 10M ou 100M |
| OPM |
| Plage de longueur d'onde |
800 nm à 1700 nm |
| Connecteur |
Le nombre total de personnes concernées par l'application de la présente directive est fixé par le règlement (CE) no 1049/2001 du Conseil. |
| Portée de l'essai |
-50 dBm à +26 dBm |
| Incertain |
± 5% |
| Longueur d'onde de calibrage |
Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles sont utilisées. |
| LS |
| Longueur d'onde |
Conformément à la longueur d'onde de sortie OTDR |
| Puissance de sortie |
≥ 5 dBm |
| Stabilité |
CW,± 0,5 dB/15 min ((Essai après 15 minutes de préchauffage au démarrage) |
| Connecteur |
FC/UPC ((Interchangeable avec SC,ST) |
| VFL |
| Longueur d'onde |
650nm士20nm |
| Puissance de sortie |
≥ 10 MW |
| Le mode |
CW/1Hz/2Hz |
| Connecteur |
FC/SC/ST |
| Autres |
| Affichage |
Écran tactile LCD couleur de 5 pouces |
| Énergie électrique |
Adaptateur AC/DCA:entrée:100V~240V, 50/60Hz, 0.6Asortie:12V~19V, 1.5A, batterie Li:7.4V, 5200 mAh |
| Heures de fonctionnement à la batterie |
≥ 10 heures |
| Température de fonctionnement |
-10°C à +50°C |
| Température de stockage |
-40°C à +70°C |
| Humidité relative |
0 à 95% Non condensant |
| Le poids |
< 1,2 kg |
| Taille |
208 mm x 110 mm x 56 mm |
| Fonctions de l'hôte: OTDR/O PM AVFL/LS/Event Map/Fibre End Detection (détecteur d'achat supplémentaire) /Test de perte optique |
| |
| Liste de configuration |
| Je ne veux pas. |
Nom |
Quantité |
Nom de l'entreprise |
| 1 |
Hôte |
1 |
|
| 2 |
Adaptateur AC/DC |
1 |
|
| 3 |
Manuel de l'utilisateur |
1 |
|
| 4 |
Disque en U (y compris le logiciel d'analyse/le manuel d'utilisation) |
1 |
|
| 5 |
Adaptateur SC |
1 |
|
| 6 |
Plume tactile |
1 |
|
| 7 |
Certificat de calibrage |
1 |
|
| 8 |
Des tranches de coton propres |
10 |
|
| 9 |
Certificat de qualification/carte de garantie du service après-vente |
1 |
|
| 10 |
Sacs à dos (avec sangles) |
1 |
|
