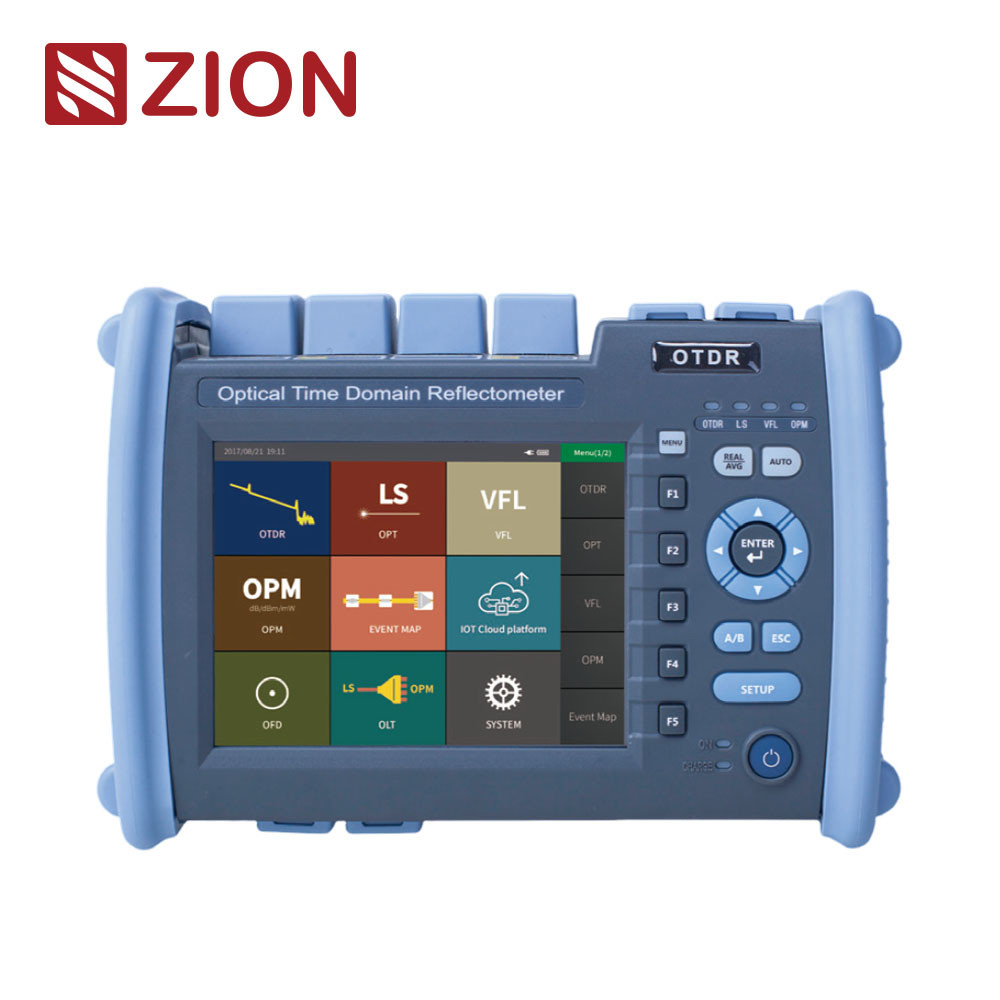

Le ZCOTDR-6000 Réflectomètre optique temporel (OTDR) multifonctionnel adopte un écran couleur de 5,6 pouces, une double commande par touches et tactile. Il intègre les fonctions OTDR, Localisation visuelle des défauts, Event Map, Wattmètre optique, Source lumineuse, Test de perte optique, Détection de la face d'extrémité optique, des fonctions multiples pour aider les clients à résoudre efficacement les tests et la maintenance sur le terrain ; Gestion intelligente de l'alimentation, 20 heures de veille ultra longue, garantie efficace des tests et de la maintenance sur le terrain.
Il est principalement utilisé pour mesurer la longueur, la perte, la qualité de connexion et d'autres paramètres de toutes sortes de fibres et de câbles optiques. Il peut être largement utilisé dans la construction d'ingénierie, la réparation d'urgence du système de communication du système de communication par fibre optique, la recherche et la mesure de la production de câbles à fibre optique. |
|
|
|
|
| Caractéristiques du produit |
|
|
|
|
| • Zone morte d'événement de 0,8 m, facile à tester un cavalier de 5 m |
 |
|
| • Détection des tests en ligne, protection active APD |
|
| • Fonction de diagnostic automatique unique des résultats des tests |
|
| • Traitement par lots des données et impression de formulaires de rapports |
|
| • Mode de fonctionnement double touches + écran tactile |
|
| • Prise en charge des tests SM/MM/SM+MM |
|
| • Format de sortie de fichier SOR standard |
|
| • Tests simultanés de plusieurs longueurs d'onde |
|
| • Nomenclature en chinois et en anglais |
|
|
| Spécifications techniques |
|
|
|
|
| ZCOTDR-6000 |
| Modèle |
S1 |
S2 |
S3 |
S4 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
F1 |
M1 |
SM1 |
SM2 |
| Type |
SM |
MM |
SM/MM |
| 650nm士20nm |
1310nm
1550nm |
1310nm
1490nm
1550nm |
1310nm
1550nm
1625nm |
1310nm
1550nm
1650nm |
1310nm
1490nm
1550nm
1625nm |
850nm
1300nm |
850nm
1300nm
1310nm
1550nm |
| Plage dynamique maximale (dB) |
35
33 |
38
36 |
42
40 |
45
43 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
32
30
30 |
37
35
35 |
37
35
35
33 |
26
28 |
26
28
35
33 |
26
28
37
35 |
| Zone morte d'événement |
1m |
0,8m |
1m |
| Zone morte ATT |
6m |
| Plage de test |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Largeur d'impulsion |
5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Précision de la portée |
±(0,75m+Intervalle d'échantillonnage+0,005%xDistance de test) |
| Précision de la perte |
±0,05dB/dB |
| Points d'échantillonnage |
16k~256k |
| Résolution d'échantillonnage |
0,05m-16m |
|
| OTDR |
| Précision de la réflexion |
±3dB |
| Format de fichier |
Format de fichier standard SOR |
| Analyse des pertes |
Méthode en 4 points / méthode en 5 points |
| Niveau de sécurité laser |
Classe Ⅱ |
| Taux de rafraîchissement |
3Hz (Typ.) |
| Stockage des données |
Stockage interne : <3000 courbes ; Stockage externe : 4 GoConnecteur |
| FC/UPC(sC,ST interchangeables) |
Interface de données |
| USB,MinHUSB,Port Ethernet 10M/100M |
OPM |
| Plage de longueurs d'onde |
| 800nm~1700nm |
Connecteur |
| FC/UPC(sC,ST interchangeables) |
Champ d'application des tests |
| -50dBm~+26dBm |
Incertitude |
| ±5% |
Longueur d'onde d'étalonnage |
| 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
LS |
| Longueur d'onde |
| 650nm士20nm |
Puissance de sortie |
| ≥10 mW |
Stabilité |
| CW, +0,5dB/15min (Test après 15 minutes de préchauffage) |
Connecteur |
| FC/UPC(sC,ST interchangeables) |
VFL |
| Longueur d'onde |
| 650nm士20nm |
Puissance de sortie |
| ≥10 mW |
Mode |
| CW/1Hz/2Hz |
Connecteur |
| FC/UPC(sC,ST interchangeables) |
L'indice de test de perte optique se réfère à la source lumineuse et à l'indice du wattmètre optique ci-dessus. |
| Autres |
|
|
|
|
| Affichage |
| Écran LCD couleur de 5,6 pouces + écran tactile |
Alimentation |
| Adaptateur CA/CC : entrée : 100 V~240 V, 50/60 Hz, 0,6 A, sortie : 12 V-19 V, 1,5 A, batterie au lithium : 7,4 V, 5200 mAh |
Température de fonctionnement |
| -10°C~+50°C |
Température de stockage |
| -40°C~+70°C |
Humidité relative |
| 0~95%, sans condensation |
Poids |
| <1,2 kg |
Taille |
| 227mmx160mmx70mm |
Fonctions de l'hôte : OTDR/OPM/VFL/LS/Event Map/Détection d'extrémité de fibre (détecteur d'achat supplémentaire) /Test de perte optique |
| Liste de configuration |
|
|
|
|
|
| N° |
|
|
|
|
| Nom |
Quantité |
Remarque |
1 |
|
1 |
|
|
| Adaptateur CA/CC |
1 |
|
|
| Manuel de l'utilisateur |
1 |
|
|
| Clé USB (y compris le logiciel d'analyse/manuel de l'utilisateur) |
1 |
|
|
| Adaptateur SC |
1 |
|
|
| Stylet tactile |
1 |
|
|
| Certificat d'étalonnage |
1 |
|
|
| Lingettes en coton propres |
10 |
Sac à dos (avec sangles) |
|
| Certificat de qualification/Carte de garantie du service après-vente |
1 |
|
|
| Sac à dos (avec sangles) |
1 |
|
|
