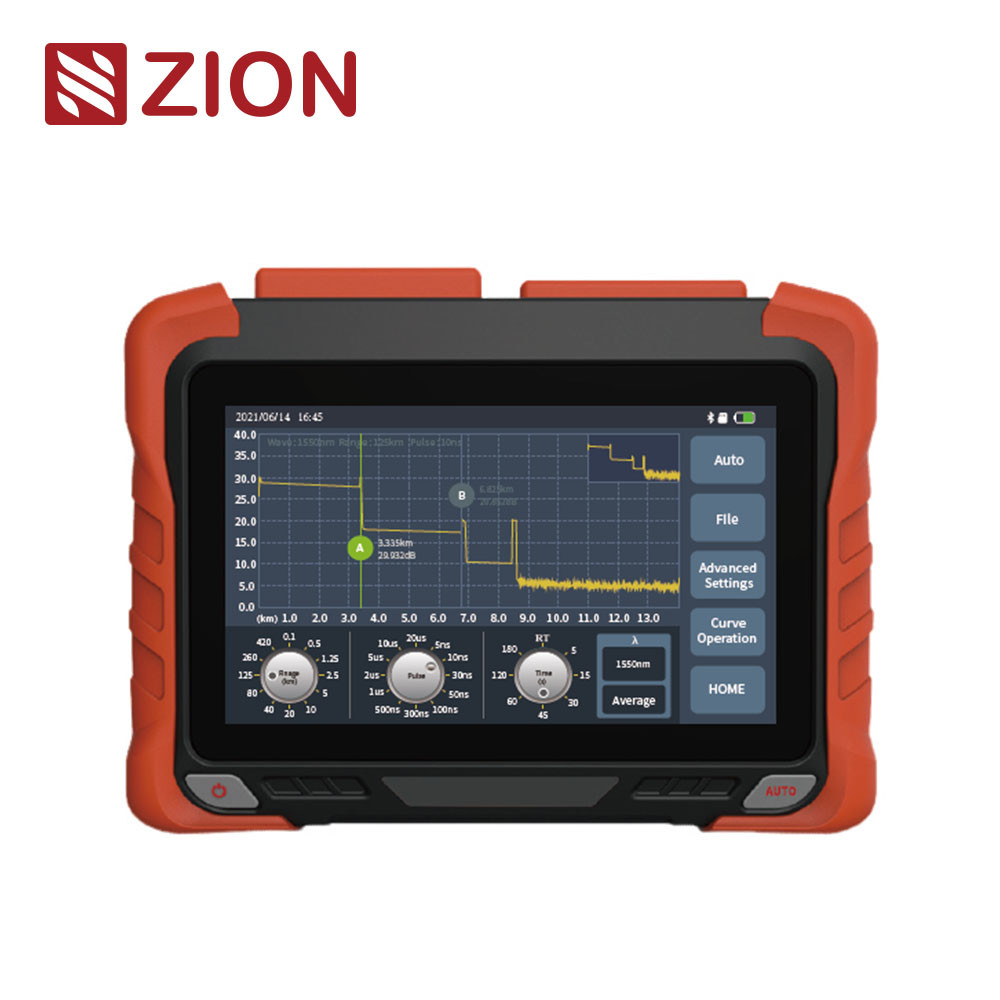

ZCOTDR-6200P PON Réflectomètre OTDR optique à haute performance de domaine temporel adopte un écran tactile de capacité de 7 pouces, qui intègre 9 modules.
Il est équipé d'un test Ethernet riche (Ping / PPOE, etc.), d'un système de détection de la fréquence et d'un système de détection de la fréquence.le contrôle de l'APP.
La série ZCOTDR-6200P est utilisée pour tester la longueur de la fibre optique, la perte et la qualité de la connexion, et est utilisée dans la construction d'ingénierie, les tests de maintenance de liaisons, Ils sont principalement utilisés dans le tronc urbain,Réseau du tronc osseux et réseau métropolitain. |
| Caractéristiques du produit |
|
|
|
|
| • Zone morte d'événement 0,5 m |
 |
| • Détection en ligne, protection active efficace de l'APD |
| • Prise en charge du protocole de charge rapide et de la banque d'alimentation |
| • Test Ethernet, supportant le test à distance Ethernet |
| • Prise en charge du test SM/MM/SM+MM |
| • Test en ligne du réseau PON |
| • Plage dynamique maximale de 45 dB |
| • Fonctionnement sans fil de l'application mobile |
• Intégrer OTDR/VFL/LS/OPM/carte d'événement/détection de fin
Test de perte optique/test Ethernet/test à distance/gestion de fichiers |
| |
| Spécifications techniques |
|
|
|
|
| Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
| Modèle |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Longueur d'onde |
1310 nm ± 20 nm
1550 nm ± 20 nm |
1625 nm ± 20 nm
(Filtré) |
1650 nm ± 5 nm
(Filtré) |
1310nm/1550nm±20nm
1625 nm ± 20 nm
(Filtré) |
1310/1550 nm ± 20 nm
1650 ± 5 nm
(Filtré) |
| Filtreur |
/ |
Passe haute> 1595 nm
Isolation > 40 dB
(1270 nm à 1585 nm) |
Passe-bande
1650 nm ± 7 nm
Isolement > 40 dB
(1650 nm±10 nm) |
Passe haute> 1595 nm
Isolation > 40 dB
(1270 nm à 1585 nm) |
Passage en bande 1650 nm±7 nm
Isolation > 40 dB
(1650 nm±10 nm) |
| Type de fibre |
Je suis G.652 |
| Autonomie maximale |
37/35 dB |
38 dB |
38 dB |
38/36/36 dB |
40/38/38 dB |
42/40/40 dB |
38/36/36 dB |
| Zone aveugle des événements |
0.5m |
| ATT Zone aveugle |
3.5m |
| PON Zone aveugle |
30m |
| Plage d'essai |
Le nombre total de kilomètres à parcourir est de 100/500/1,25/2,5 km/5km/10km/20km/40km/80km/125km/260km/420km. |
| Largeur d'impulsion |
Le nombre total d'unités utilisées pour la production d'un produit doit être égal ou supérieur à: |
| Précision de la portée |
± ((0,75m+ intervalle d'échantillonnage 40,005% xdistance d'essai) |
| Perte de précision |
± 0,03 dB |
| Points d'exemple |
≥256k |
| |
| PON OTDR |
| Résolution des échantillons |
0.015m à 16m |
| La précision de la réflexion |
± 2 dB |
| Format du fichier |
Format de fichier SOR |
| Mode de mesure des pertes |
Méthode en 4 points /méthode en 5 points |
| Niveau de sécurité du laser |
Classe II |
| Taux de rafraîchissement |
4 Hz (type) |
| Le stockage des données |
Stockage interne: 2 Go,200,000 courbes; stockage extérieur: 64 Go |
| Connecteur |
FC/UPC (SC,ST interchangeables) |
| Interface de données |
Port USBA, type-C, réseau local RJ45 10/100 Mbit/s |
| OPM |
| Plage de longueur d'onde |
800 nm à 1700 nm |
| Connecteur |
Les pièces de rechange sont utilisées pour les pièces de rechange. |
| Portée de l'essai |
-50 dBm~+26 dBm/-70 dBm~+6 dBm |
| Incertain |
± 5% |
| Longueur d'onde de calibrage |
Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles sont utilisées. |
| LS |
| Type de laser |
Le FP-LD |
| Longueur d'onde |
Conformément à la longueur d'onde de sortie OTDR |
| Puissance de sortie |
≥ 5 dBm (sM fibre) |
| Le mode |
Les fréquences de fréquences de fréquence de l'appareil sont calculées à partir des fréquences de fréquence de l'appareil. |
| Stabilité |
CW+,0,5dB/15min ((Teste après 15 minutes de préchauffage) |
| Connecteur |
FC/UPC ((Interchangeable avec SC,ST) |
| VFL |
| Longueur d'onde |
650nm士20nm |
| Puissance de sortie |
≥ 10 mW |
| Le mode |
CW/1Hz/2Hz |
| Stabilité |
FC/UPC ((Interchangeable avec SC,ST) |
| L'indice de perte optique se réfère à l'indice ci-dessus de la source et du compteur de puissance optique. |
| Autres |
| Affichage |
7 pouces couleur LCD + écran tactile Résolution: 800 × 480 |
| Énergie |
Adaptateur de type C: entrée: 100v~240v, 50/60Hz,sortie: 5V/3A,9V/2A, 12V/1.5A Batterie au lithium: 3,7v,10400mAh |
| Température de fonctionnement |
-10°C à +50°C |
| Température de stockage |
-40°C à +70°C |
| Humidité relative |
0 à 95%, non condensant |
| Le poids |
< 1,2 kg |
| Taille |
215 mm x 160 mm x 50 mm |
| Fonctions de l'hôte: OTDR/VFL/LS/OPM/carte d'événement/détection de fin/perte optique/test ethemmet/test à distance/gestion de fichiers |
| |
| Liste de configuration |
|
|
|
|
| Je ne veux pas. |
Nom |
Quantité |
Nom de l'entreprise |
| 1 |
Hôte |
1 |
|
| 2 |
Adaptateur AC/DC |
1 |
|
| 3 |
Disque U (contenant un logiciel d'analyse/manuel d'utilisation) |
1 |
|
| 4 |
Ligne de données |
1 |
|
| 5 |
Adaptateur OTDR SC |
1 |
|
| 6 |
Adaptateur OPM SC |
1 |
|
| 7 |
Manuel de l'utilisateur |
1 |
|
| 8 |
Certification de l'étalonnage |
1 |
|
| 9 |
Certificat/carte de garantie |
1 |
|
| 10 |
Pièce de coton propre |
10 |
|
| 11 |
Poignée en cuir |
1 |
|
| 12 |
Sac à dos spécial pour instrument |
1 |
|
