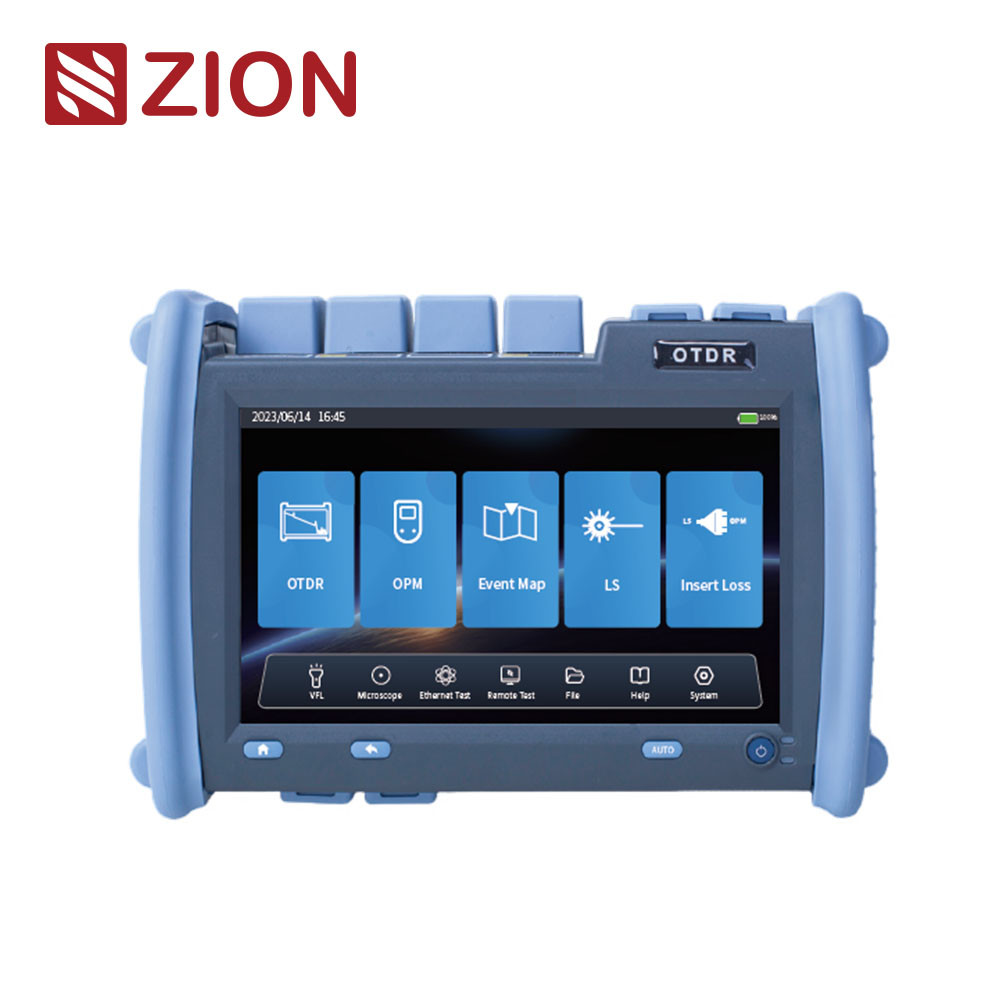

L'OTDR haute performance de la série ZCOTDR-6800 adopte un écran couleur de 7 pouces, ce qui facilite l'opération.Il intègre des fonctions multifonctions pour aider les clients à résoudre les tests de terrain de liaison de communication et la maintenance ultérieure plus efficacementLa plage dynamique maximale est de 45 dB. Elle peut être pénétrée par le séparateur de lumière pour améliorer efficacement les performances dans les tests de réseau PON.
La série ZCOTDR-6800 est principalement utilisée pour mesurer la longueur, la perte et la qualité de connexion de la fibre optique et du câble.réparation d'urgenceIl est principalement utilisé dans les réseaux urbains, les réseaux de base et les réseaux métropolitains. |
|
|
|
|
| Caractéristiques du produit |
|
|
|
|
| • Processeur quad-core, système Linux, contrôle en douceur |
 |
| • La zone aveugle minimale est de 0,8 m, la plage dynamique maximale est de 45 dB |
| • Grande capacité de stockage, stockage interne > 12 Go |
| • Générer un rapport de test et de diagnostic en PDF en un seul clic |
| • Écran capacitif multi-touch HD, résolution 1024x600 |
| • Essai de séparateur de réseau PON, jusqu'à 1/64 de support |
| • Format de sortie de fichier SOR standard |
| • Le nom du fichier peut être produit en chinois et en anglais |
• Intégrer OTDR/VFL/LS/OPM/carte d'événement/test de perte
/Identifier la face de fin/Teste de télécommande Ethernet/réseau |
| |
| Spécifications techniques |
|
|
|
|
| Le code de l'équipage est le code de l'équipage. |
| Modèle |
S1 |
S2 |
D0 |
D1 |
D2 |
D3 |
D4 |
T1 |
T2 |
T3 |
T4 |
F1 |
M1 |
Le numéro de série |
| Le type |
SM |
|
MM |
Résultats de l'enquête |
| Longueur d'onde |
1650 nm |
1310 nm
1550 nm |
1310 nm
1490 nm
1550 nm |
1310 nm
1550 nm
1625 nm |
1310 nm
/1550 nm
/1650 nm |
1310 nm
1490 nm
1550 nm
1625 nm |
850 nm
1300 nm |
850 nm
1300 nm
1310 nm
1550 nm |
| Région maximal de dynamique ((dB) |
33 |
38 |
32
30 |
35
33 |
38
36 |
42
40 |
45
43 |
38
36
36 |
32
30
30 |
42
40
40 |
42
40
40 |
37
35
35
35 |
26
28 |
26
28
35
33 |
| Zone aveugle des événements |
1m |
0.8m |
0.8m |
1m |
0.8m |
1m |
1m |
1m |
| ATT Zone aveugle |
5 m |
4m |
4m |
5 m |
4m |
4m |
5 m |
5 m |
| Plage d'essai |
Le nombre total de kilomètres à parcourir est de 100/500/1,25/2,5 km/5km/10km/20km/40km/80km/125km/260km/420km. |
| Largeur d'impulsion |
Le nombre total d'unités utilisées pour la production d'un produit doit être égal ou supérieur à: |
| Une précision de gamme |
± 0,75 m + intervalle d'échantillonnage + 0,005% x distance d'essai |
| Précision des pertes |
± 0,01 dB/dB |
| Maximum de points d'échantillonnage |
≥256k |
| Résolution des échantillons |
0.05m à 4m |
| |
| Règlement OTDR |
| Précision de la réflexion |
00,03 dB/dB |
| Format du fichier |
Format de fichier standard SOR |
| Analyse des pertes |
Méthode en 4 points /méthode en 5 points |
| Niveau de sécurité du laser |
Classe II |
| Taux de rafraîchissement |
3 Hz (Typ.) |
| Le stockage des données |
≥ 12 Go |
| Connecteur |
FC/UPc ((Interchangeable avec SC,ST) |
| OPM |
| Plage de longueur d'onde |
800 nm à 1700 nm |
| Connecteur |
Le FC/SC/ST est universel |
| Portée de l'essai |
-50 dBm~+26 dBm/-70 dBm~+10 dBm |
| Incertain |
± 5% |
| Longueur d'onde de calibrage |
Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles sont utilisées. |
| LS |
| Longueur d'onde |
Conformément à la longueur d'onde de sortie OTDR |
| Puissance de sortie |
≥ 5 dBm |
| Stabilité |
CW, +0,5 dB/15min (essai après 15 minutes de préchauffage) |
| Connecteur |
FC/UPC ((Interchangeable avec SC,ST) |
| VFL |
| Longueur d'onde |
650nm士20nm |
| Puissance de sortie |
≥ 10 mW |
| Le mode |
CW/1Hz/2Hz |
| Connecteur |
FC/UPC ((Interchangeable avec SC,ST) |
| L'indice Optical LossTest fait référence à la source lumineuse et à l'indice du détecteur de puissance optique ci-dessus. |
|
|
|
|
| Autres |
| Affichage |
Écran tactile couleur de 7 pouces, résolution 1024x600 |
| Énergie électrique |
Adaptateur CA/CC: entrée: 100 V à 240 V, 50/60 Hz,0.6A, Qutput: 12V-19v, 15A, batterie au lithium: 7.4v, 5200mAh |
| température de fonctionnement |
-10°C à +50°C |
| Température de stockage |
40°C à + 70°C |
| humidité relative |
0 à 95%, non condensant |
| Le poids |
< 1,2 kg |
| Taille |
227 mm x 160 mm x 70 mm |
| Interface de données |
Port USB-Ax2, type-C, réseau local RJ45 100/1000Mbit/s |
| Dissipation de puissance |
< 6W |
| Fonctions de l'hôte: OTDR/OPM/FL/LS/Event Map/Fibre End Detection/Optical Loss Test/Ethemet Remote/Network test |
| |
| Liste de configuration |
|
|
|
|
| Je ne veux pas. |
Nom |
Quantité |
Nom de l'entreprise |
| 1 |
Hôte |
1 |
|
| 2 |
Adaptateur AC/DC |
1 |
|
| 3 |
Disque U (contenant un logiciel d'analyse/manuel d'utilisation) |
1 |
|
| 4 |
Ligne de données |
1 |
|
| 5 |
Adaptateur OTDR SC |
1 |
|
| 6 |
Adaptateur OPM SC |
1 |
|
| 7 |
Manuel de l'utilisateur |
1 |
|
| 8 |
Certificat de calibrage |
10 |
|
| 9 |
Certificat/carte de garantie |
1 |
|
| 10 |
Pièce de coton propre |
1 |
|
| 11 |
Poignée en cuir |
1 |
|
| 12 |
Sac à dos spécial pour instrument |
1 |
|
