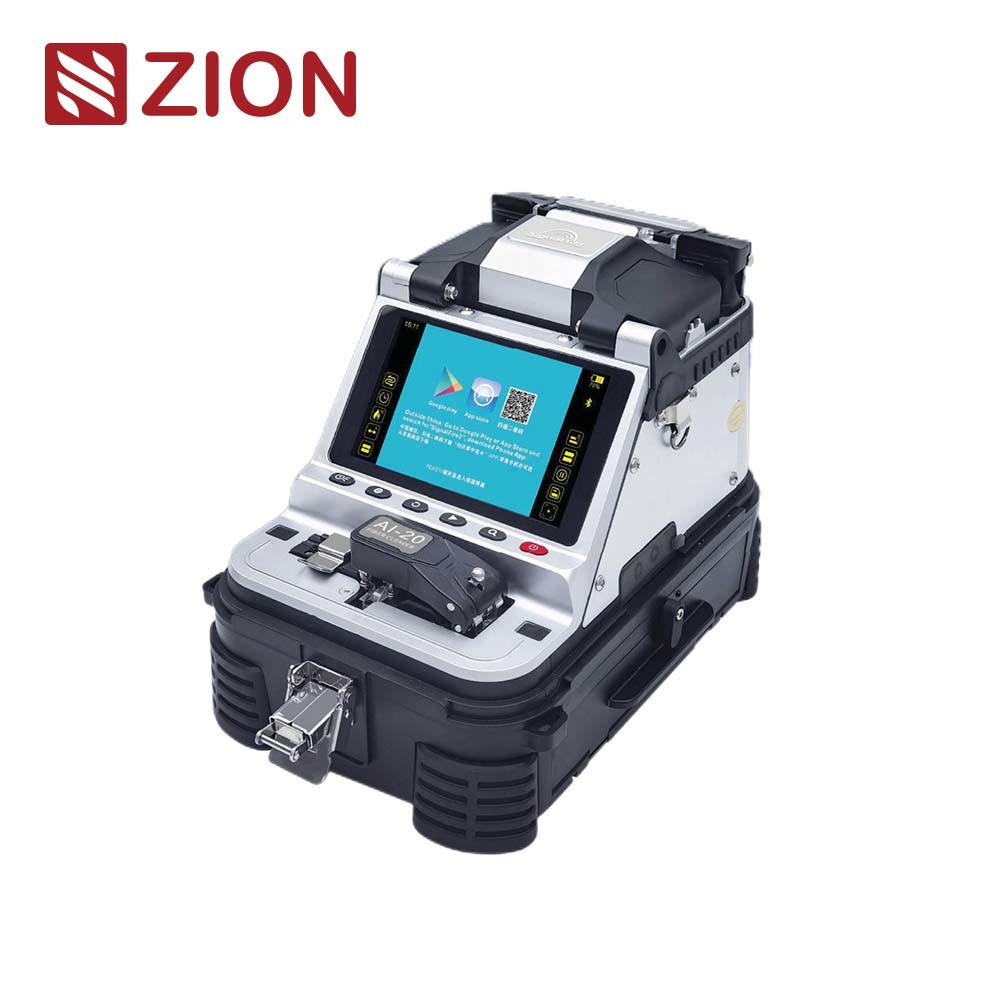

ZCFFSAI-20 Fusion Splicer : Précision redéfinie pour les réseaux fibre de nouvelle génération

Conçu pour les professionnels des télécommunications et les déploiements 5G/FTTH

Principales caractéristiques

✅ Alignement de cœur ultra-rapide
Avec 6 moteurs de haute précision (précision de 0,1μm), le ZCFFSAI-20 réalise un alignement cœur/gaine parfait en seulement 5 secondes, minimisant la perte par soudure à 0,02dB (SM) et 0,01dB (MM).

✅ Durabilité de qualité industrielle
Indice IP54 pour une performance étanche, anti-poussière et antichoc. Fonctionne parfaitement dans des conditions extrêmes : -15°C à 50°C et altitudes jusqu'à 5 000 m.

✅ Batterie intelligente et efficacité
Batterie au lithium de 7 800 mAh offre plus de 260 soudures/chauffages par charge – idéal pour le travail sur le terrain à distance. Se recharge complètement en ≤3,5 heures.

✅ Connectivité avancée

• Bluetooth 4.2 pour la synchronisation des données sans fil (portée de 60 m)
• Contrôle via application mobile: Surveillez les enregistrements de soudure, mettez à jour le micrologiciel et gérez l'équipement à distance.

✅ Compatibilité tout fibre
Gère SMF (G.652), BIF (G.657), MM, fibre nue, câbles plats, jumpers, et plus encore.

Points forts techniques

Pourquoi choisir ZCFFSAI-20 ?

Pourquoi choisir ZCFFSAI-20 ?

�� Performance prête pour la 5G
Optimisé pour les réseaux FTTH/FTTx haute densité et les installations CATV.

�� Logiciel pérenne
Les mises à jour en direct via l'application mobile garantissent la compatibilité avec les normes de fibre émergentes.

�� Sécurité de qualité entreprise
Contrôle d'accès basé sur les rôles et suivi de l'utilisation à distance pour la gestion de flotte.

�� Conception ergonomique
Pesant seulement 2,2 kg avec une coque robuste IP54, il est conçu pour les opérations sur le terrain tout au long de la journée.

Accessoires inclus

• Gaines thermorétractables 60/50/40/25 mm
• Cliveuse de fibre universelle
• Adaptateur secteur/CC
• Mallette de transport rigide

Idéal pour :
✔️ Les opérateurs télécoms qui développent le backhaul 5G
✔️ La maintenance des interconnexions de centres de données (DCI)
✔️ Les déploiements en environnements difficiles (pétrole/gaz, chemins de fer)
✔️ Les mises à niveau de réseaux d'entreprise

Caractéristiques

Description

L'épissureuse par fusion ZCFFSAI-20 applique plusieurs des dernières technologies brevetées et adopte une unité de traitement centrale plus avancée, des algorithmes plus avancés et des caméras de plus haute précision. La machine nue, la mallette à outils et l'ensemble complet d'accessoires ne pèsent que 4,5 kg, et la taille de la mallette à outils est de 25,5 cm x 16,5 cm x 23 cm. Dans une situation aussi compacte, la conception combinée de l'établi et du banc a été réalisée simultanément avec un démarrage en une seconde, 6 secondes de fusion rapide, 15 secondes de chauffage, un écran LCD couleur haute définition de 5 pouces, un grossissement de 320x, une batterie au lithium de grande capacité de 7800 mAh peut fusionner et chauffer 240 cœurs, fonctionne toujours bien dans des environnements difficiles tels que la haute altitude, le sec et le froid.

Affichage Écran couleur TFT 5 pouces

320X (affichage unique des axes X ou Y) 200X (affichage double des axes X et Y)

La nouvelle génération d'épissureuse par fusion de fibres a considérablement réduit le poids et le volume réels de l'ensemble de l'équipement en réduisant les outils auxiliaires et en améliorant le niveau d'automatisation, ce qui a permis d'améliorer véritablement la qualité et l'efficacité de la fusion. Il s'agit de la quatrième génération d'épissureuse par fusion de fibres que nous avons lancée en premier, et le cœur est une conception d'intégration de liaison complète qui est hautement intégrée.

Fonction VFl et OPN intégrée

Mesurer la perte de liaison fibre/le flux lumineux
Suivi de la ligne de fibre, détection de point de rupture/fuite de lumière

Mesurer efficacement les pertes de connexion, vérifier la continuité,
et aider à évaluer la qualité de la transmission de la liaison fibre

Basculer entre dix états

Longueur d'onde : 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm, 980 nm, 1270 nm, 1577 nm, 1650 nm

Basculer entre trois états

puissance : 15 mW, mode clignotant et continu à 2 Hz

Alignement assisté par flux lumineux en temps réel

Uniquement applicable aux environnements avec une liaison de signal optique stable en provenance de l'avant

Batterie au lithium 7800 mAh

Double chemin de charge
En état de charge complète, 240 cœurs peuvent être fusionnés et chauffés en continu

3-EN-1

Chauffage automatique de 15 s

RACK DE REFROIDISSEMENT

Extensible et refermable

Accessoires dans la boîte à outils

Taille et poids

Poids de la machine
165 mm x 255 mm x 185 mm
3,09 kg

Poids de la trousse à outils
4,5 kg (machine et accessoires inclus)

Poids total
5,5 kg
