■ les projets de recherche Tâches de jonction en fibre optique

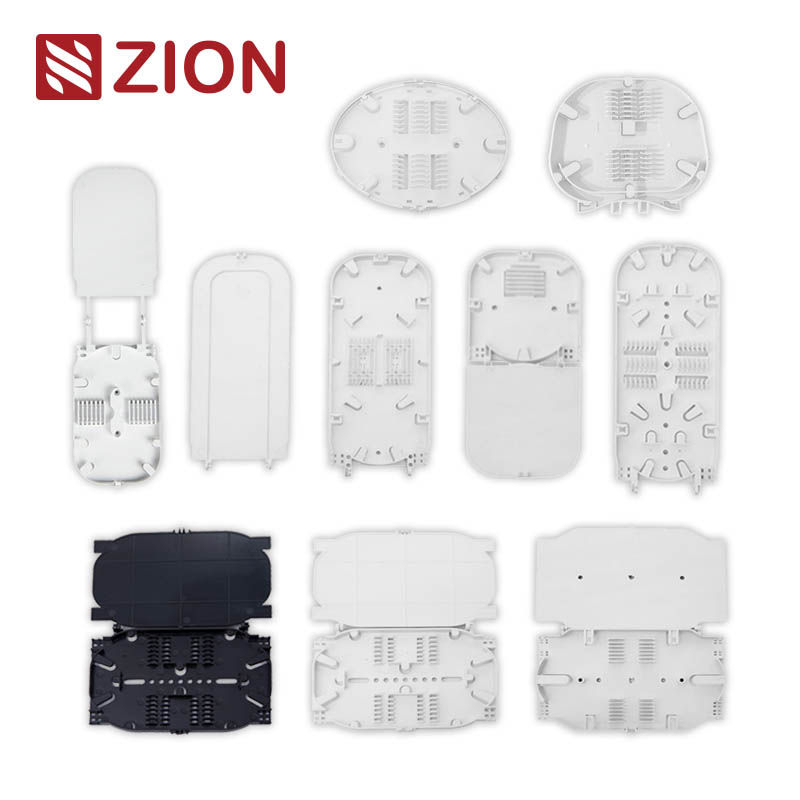

Vue d'ensemble du produit

Les plateaux d'épissure en fibre optique ZION sont conçus pour organiser et protéger les épissures en fibre à l'intérieur des fermetures d'épissure optique, des cadres de distribution et des boîtes d'accès FTTH.Chaque plateau fournit des itinéraires contrôlés, la rétention sécurisée des splits et une gestion claire des fibres pour réduire les risques d'installation et améliorer la fiabilité du réseau à long terme.

Applications

• Fermetures de jonction par fibre optique (dôme / en ligne)

• ODF √ Cadre de distribution optique

• Boîte de distribution de fibres (FDB) / boîte de finition

• Armoires en fibres debout montées sur le mur et au sol

• Réseaux d'accès FTTH / FTTx et liaisons de base

Caractéristiques du design

• Protection contre l'épissure
  Des fentes de supports dédiées pour les protecteurs d'épissure résistants à la chaleur (longueur commune prise en charge).

• Routage par fibre
  Des canaux de routage lisses et arrondis réduisent les micro-forces et les dommages accidentels.

• Radius de courbure
  La géométrie de routage contrôlée aide à maintenir le rayon de courbure minimum recommandé.

• Facile à entretenir
  Des voies de fibre claires et des zones d'étiquetage simplifient l'inspection, la réentrée et le dépannage.

• Expansion à plusieurs couches
  Des structures empilables/en charnière sont disponibles pour des fermetures à plusieurs plateaux et des taux de fibres élevés.

Construction du plateau de jonction

Remarque: la construction peut être personnalisée pour correspondre à votre fermeture, ODF ou structure interne de l'armoire.

Options de capacité d'épissage

Compatibilité

• Compatible avec les fermetures d'épissure en fibre optique à dôme et en ligne

• Convient pour les fibres à mode unique et à mode multiple

• Prend en charge les fibres G.652D / G.657A1 / G.657A2

• Conçus pour les protecteurs de jonction thermiquement rétrécissants standard

• Idéal pour l'accès FTTH, la distribution et les réseaux backbone

Installation et maintenance

1. Routez les fibres entrant le long des canaux de guidage des plateaux et fixez-les aux points de fixation.

2. Placez les éclaboussures dans les fentes de support dédiées (la longueur du manche correspond au type de plateau).

3. Organisez les boucles de fibres lâches tout en maintenant le rayon de flexion recommandé.

4. Étiquette des fibres/des plateaux pour une identification rapide lors d'une future rentrée.

5. Rentrée en service sans perturber les fibres existantes (options empilées ou chargées).

Pourquoi choisir les plateaux à épissure ZION?

• Conception de qualité technique
  La géométrie de routage optimisée aide à réduire le stress des fibres et améliore la fiabilité.

• Fourniture adaptée aux projets
  Capacité de production stable pour des déploiements à grande échelle et une livraison rapide.

• Personnalisation OEM / ODM
  Taille du plateau, type de support de jonction, méthode de montage et support d'étiquetage disponibles.

• Compatibilité des solutions
  Fonctionne sans heurts avec des fermetures, des armoires et des accessoires FTTH pour une gestion complète des fibres.

Questions fréquentes

Quelles longueurs de manches d'épissure sont prises en charge?
Les manchons de jonction réfractaire à la chaleur communs (par exemple, 40 / 45 / 60 mm) peuvent être pris en charge. Veuillez confirmer vos spécifications de manchon et la capacité requise, et nous assisterons à la conception du support de plateau.

Pouvez-vous personnaliser un plateau pour s'adapter à notre fermeture / ODF?
Partagez vos dimensions de mise en page interne, la méthode de montage, le nombre de fibres cibles et le type de manchon d'épissure ZION peut fournir une correspondance OEM / ODM.

Comment choisir 12 versus 24 éclaboussures par plateau?
Choisissez en fonction du nombre de fibres, de l'espace de fermeture et des préférences en matière de maintenance.

Des spécifications rapides

Informations sur les commandes

• Capacité requise (épissures/plateau)

• Longueur de la pochette d'épissure (mm)

• Limite des dimensions des plateaux (L × W × H)

• Mode de montage (clip/vis/ charnière)

• Demande (clôture/DFP/FDB)
