Câble de communication industrielle RS485 24AWG avec blindage feuille + tresse et impédance de 120Ω pour une haute résistance aux interférences électromagnétiques

24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
Informations de base
Lieu d'origine: Ningbo, Shanghai
Nom de marque: hellosignal
Numéro de modèle: RS-485
Quantité de commande min: 10km
Détails d'emballage: rouleau, bobine en bois, carton, palette
Délai de livraison: Normalement 25 jours ouvrables
meilleur prix Contactez
Détail Infomation
Mettre en évidence:

Câble RS485 24AWG

,

Câble de communication industrielle avec blindage feuille + tresse

,

Câble de données RS485 120Ω

Description de produit

Série de câbles RS485 24AWG | 1–4 paires | Blindage Foil+Tresse | LSZH / CMP / PE | 120Ω
Série de câbles industriels RS485 - 24AWG, 1-4 paires
Blindage Foil + Tresse • LSZH / PVC CMP / FEP CMP / Gaine PE • 120Ω
Modèles disponibles : 732011 • 732013 • 732014 • 732021 • 732023 • 732024 • 732025 • 732031 • 732041
La série premium RS485 24AWG de ZION COMMUNICATION offre une gamme complète de câbles de communication de qualité industrielle, résistants aux IEM, conçus pour les réseaux de données série RS485/RS422. Cette série intègre un double blindage (Foil + Tresse en cuivre étamé), une isolation FPE et diverses options de gaine, notamment LSZH (Eca) pour la sécurité des bâtiments, PVC/FEP classé CMP pour les installations en plénum et une gaine PE pour les environnements exigeants.
Idéal pour les automates programmables industriels (API), Modbus, GTC/CVAC, l'instrumentation, le contrôle d'accès, les systèmes d'alarme incendie et l'automatisation industrielle.
Points forts de la série
  • Conducteurs en cuivre étamé toronnés 24AWG pour une faible atténuation et une intégrité de signal robuste
  • Double blindage : Feuille d'aluminium + Tresse en cuivre étamé pour une forte immunité aux IEM/RFI
  • Impédance caractéristique de 120Ω pour les réseaux multi-points RS485/RS422
  • Faible capacité pour les communications longue distance
  • Plusieurs matériaux de gaine pour différentes exigences d'installation :
    • LSZH (Eca) : Sans halogène à faible dégagement de fumée pour les bâtiments et les espaces publics
    • PVC CMP : Classé plénum pour les espaces de ventilation ignifuges
    • FEP CMP : Câble plénum ignifuge haute performance
    • Gaine PE : Environnements extérieurs/industriels robustes
  • Température de fonctionnement : -20°C à +60°C
  • Performances stables dans les environnements avec variateurs de fréquence, moteurs et bruit élevé des IEM
Applications typiques
  • Bus de communication série RS485 / RS422
  • Réseaux de terrain Modbus RTU / BACnet MS/TP
  • Automatisation des API et systèmes de contrôle industriel
  • Systèmes de gestion de bâtiments (GMB)
  • Contrôle et surveillance CVAC
  • Contrôle d'accès / vidéosurveillance / systèmes de sécurité
  • Distribution de signaux d'alarme incendie (modèles CMP/LSZH)
  • Câblage de capteurs, d'instrumentation et de contrôle de processus

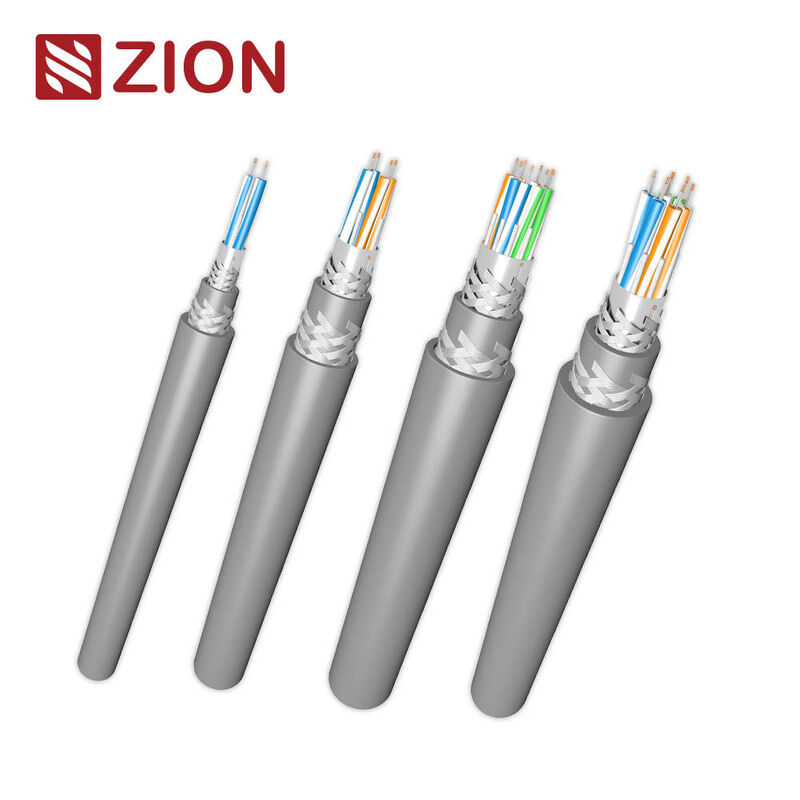

Construction du câble
Composant Description
Conducteur Cuivre étamé toronné 24AWG
Structure de la paire Paires torsadées avec isolation à code couleur
Isolation FPE (Polyéthylène expansé)
Blindage n°1 Feuille d'aluminium (couverture à 100 %)
Blindage n°2 Tresse en cuivre étamé
Fil de drainage Fil de drainage en cuivre étamé toronné
Options de gaine LSZH Eca / PVC CMP / FEP CMP / PE
Couleur Gris standard (autres en option)
Fil d'arrachage Inclus
Caractéristiques électriques (Typique de la série)
Propriété Valeur
Résistance CC ~24 Ω/1000 pi (78,7 Ω/km)
Capacité (Cond-Cond) 12,8 pF/pi (42 pF/m)
Capacité (Cond-Blindage) 75-76 pF/m typique
Impédance caractéristique 120 Ω
Vitesse de propagation ~78 %
Tension nominale 300 V
Mécanique et environnemental
Propriété Valeur
Température de fonctionnement -20°C à +60°C
Rayon de courbure ≥ 10 × D.E.
Adaptabilité environnementale Intérieur / industriel / plénum / zones de sécurité LSZH
Acheminement des applications Gaine, chemin de câbles, zones plénum, salles d'équipement
Tableau de sélection des modèles -- 24AWG (1P-4P)
(Je peux remplir automatiquement les valeurs D.E. et de poids à partir de feuilles de calcul si nécessaire)
Modèle Paires Type de gaine Blindage D.E. nominal Application
732011 1P LSZH Eca Foil + Tresse 0,270 po (détecté) GMB, CVAC, contrôle des signaux
732013 1P PVC CMP Foil + Tresse (données extractibles) RS485 ignifuge en plénum
732014 1P FEP CMP Foil + Tresse (données extractibles) Câblage plénum haute température
732021 2P LSZH Eca Foil + Tresse (données extractibles) GMB/CVAC multicanaux
732023 2P PVC CMP Foil + Tresse (données extractibles) Panneaux d'alarme incendie / AI
732024 2P FEP CMP Foil + Tresse (données extractibles) Plénum, zones à fortes IEM
732025 2P Gaine PE Foil + Tresse (données extractibles) Extérieur/industriel léger
732031 3P LSZH Eca Foil + Tresse (données extractibles) Automatisation des bâtiments
732041 4P LSZH Eca Foil + Tresse (données extractibles) Réseaux multi-nœuds RS485
Normes et conformité
  • Options classées UL/NEC CMP disponibles
  • LSZH Eca pour la conformité à la sécurité des bâtiments de l'UE
  • Conforme à la directive RoHS 2 (2011/65/UE)
  • Marquage CE (Directive basse tension)
  • Test de flamme (VW-1 / CMP / LSZH Eca selon le modèle)
