Câble industriel RS485 24AWG avec blindage feuille + tresse et impédance de 120Ω pour environnements à fortes IEM

24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
24AWG RS485 Industrial Cable with Foil + Braid Shield and 120Ω Impedance for High-EMI Environments
Informations de base
Lieu d'origine: Ningbo, Shanghai
Nom de marque: hellosignal
Numéro de modèle: RS-485
Quantité de commande min: 10km
Détails d'emballage: rouleau, bobine en bois, carton, palette
Délai de livraison: Normalement 25 jours ouvrables
meilleur prix Contactez
Détail Infomation
Mettre en évidence:

24AWG RS485 câble industriel

,

Le câble RS485 à feuille + tresse

,

Cable industriel à impédance de 120Ω

Description de produit

Série de câbles industriels RS485 — 24AWG, 1–4 paires, blindage feuille + tresse, PVC, 120Ω
Câble de communication industriel à haute résistance aux IEM pour les systèmes de données série RS485/RS422
Modèles disponibles
73201
Configuration 1 paire
73202
Configuration 2 paires
73203
Configuration 3 paires
73204
Configuration 4 paires

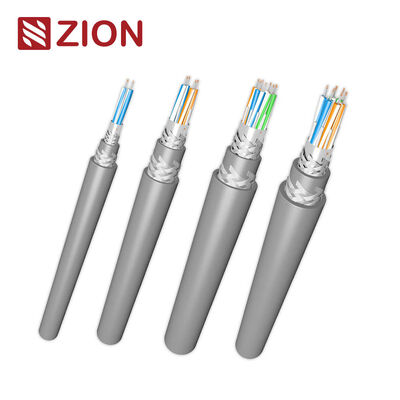

La série de câbles RS485 24AWG de ZION COMMUNICATION est conçue pour les environnements industriels exigeant une immunité supérieure au bruit, une transmission stable sur de longues distances et une construction durable. Dotée d'un double blindage (feuille d'aluminium + tresse de cuivre étamé), de conducteurs en cuivre étamé toronnés et d'une isolation en mousse PE, cette série de câbles offre une impédance de 120Ω, une faible capacité et une excellente protection contre les interférences électromagnétiques (IEM).
Convient aux réseaux PLC, à l'automatisation d'usine, à l'instrumentation, aux systèmes CVC/GTB, au contrôle d'accès et aux systèmes de communication basés sur RS485/RS422.
Principales caractéristiques
  • Double blindage : feuille d'aluminium + tresse de cuivre étamé pour une protection renforcée contre les IEM/RFI
  • Conducteurs en cuivre étamé toronnés 24AWG pour une faible atténuation et une grande fiabilité du signal
  • L'isolation en mousse PE (FPE) assure une capacité plus faible et des performances haute fréquence améliorées
  • Impédance caractéristique de 120Ω, entièrement compatible avec les normes de communication RS485/422
  • Faible capacité : ~12,8 pF/pi (42 pF/m) typique
  • Gaine extérieure en PVC : flexible, ignifuge, conçue pour les environnements intérieurs industriels
  • Idéal pour les réseaux de bus multi-points, la transmission RS485 longue distance et les installations à fortes IEM
  • Température de fonctionnement : -20 °C à +60 °C
Applications typiques
  • Communication série RS485 / RS422
  • Réseaux PLC et automatisation industrielle
  • Systèmes de terrain de type Modbus, BACnet, Profibus
  • Systèmes de gestion de bâtiments (BMS)
  • Contrôle et surveillance CVC
  • Câblage de signaux de contrôle d'accès et de sécurité
  • Instrumentation et réseaux de capteurs
  • Salles de contrôle de moteurs / environnements industriels à fortes IEM
Construction du câble
Composant Description
Conducteur Cuivre étamé toronné 24AWG
Structure de la paire Paires torsadées avec isolation à code couleur
Isolation Polyéthylène expansé (FPE)
Blindage n° 1 Feuille d'aluminium/polyester (couverture à 100 %)
Blindage n° 2 Blindage tressé en cuivre étamé
Fil de drainage Cuivre étamé toronné 24AWG
Gaine PVC (ignifuge), rond
Couleur Gris standard (autres couleurs disponibles)
Fil d'arrachage Inclus pour faciliter le retrait de la gaine
Caractéristiques électriques (typiques)
Propriété Valeur typique
Résistance CC du conducteur 24 Ω/1 000 pi
Capacité (Cond-Cond) 12,8 pF/pi (42 pF/m)
Capacité (Cond-Blindage) 23 pF/pi typique
Impédance caractéristique 120 Ω
Vitesse de propagation ~0,78 c
Courant max. 1 A (typique)
Tension nominale 300 V (varie selon le style AWM)
Mécanique et environnemental
Propriété Valeur
Température de fonctionnement -20 °C à +60 °C
Rayon de courbure (installation) ≥ 10 × OD
Rayon de courbure (statique) ≥ 5 × OD
Adaptation environnementale Intérieur, zones sèches ou humides
Installation Plateaux, conduits, armoires de commande
Tableau de sélection des modèles
SKU Paires Nombre de conducteurs OD nominal Blindage Cas d'utilisation typique
73201 1 paire 2 conducteurs 0,270 po (nominal) Feuille + Tresse RS485/422 monocanal
73202 2 paires 4 conducteurs À déterminer Feuille + Tresse Réseaux multi-capteurs
73203 3 paires 6 conducteurs À déterminer Feuille + Tresse Systèmes PLC moyens
73204 4 paires 8 conducteurs À déterminer Feuille + Tresse RS485 multi-points à fortes IEM
Normes et conformité
  • Styles UL AWM applicables (par fiche produit)
  • Conforme RoHS / RoHS2
  • Marquage CE (directive basse tension)
  • Performance de la flamme : VW-1 (typique)
