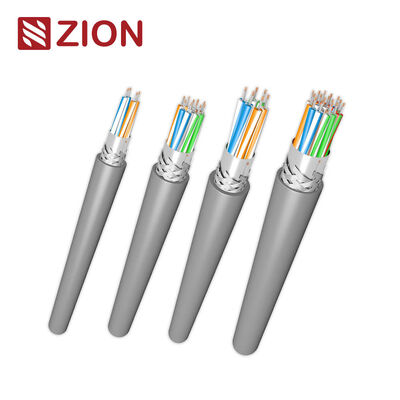

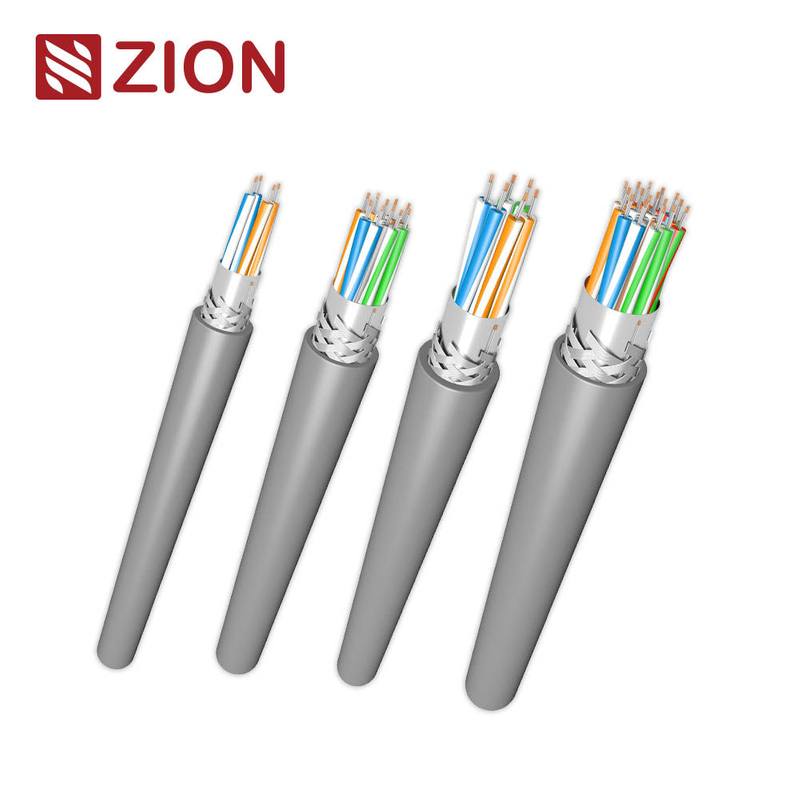

Câble de communication industriel 28AWG blindage feuille + tresse 120Ω pour transmission de données RS485/RS232

■Série de câbles de communication industrielle RS485/RS232

28AWG • 2–25 paires • Blindage feuille + tresse • Gaine PVC • 120Ω

Câbles de données multi-paires à haute résistance aux interférences électromagnétiques pour l'automatisation industrielle et la communication série

Modèles disponibles :
73102 (2PR) · 73103 (3PR) · 73104 (4PR) · 73105 (5PR) · 73106 (8PR) · 73112 (12.5PR) · 73118 (18PR) · 73125 (25PR)

La série RS485/RS232 à blindage feuille+tresse de ZION COMMUNICATION est conçue pour la transmission de données de qualité industrielle, offrant une excellente protection contre les interférences électromagnétiques/radiofréquences, une faible perte de signal et une grande fiabilité dans les environnements électriques difficiles.
Utilisant des conducteurs en cuivre étamé toronnés 28AWG, une isolation en mousse PE et un double blindage (feuille d'aluminium + tresse en cuivre étamé), cette série offre une impédance de 120Ω, une faible capacité et une signalisation différentielle stable pour les systèmes de communication RS485/RS422/RS232.

■Principales caractéristiques

• Structure à double blindage :
  Feuille d'aluminium (couverture à 100 %) + tresse en cuivre étamé → résistance supérieure aux interférences électromagnétiques, idéale pour les sites industriels lourds.

• Les conducteurs en cuivre étamé toronnés 28AWG garantissent une flexibilité et une forte intégrité du signal.

• L'isolation en mousse PE offre une faible capacité pour les communications longue distance et à haute vitesse.

• Impédance caractéristique de 120Ω optimisée pour les protocoles RS485/RS422/RS232.

• Excellente suppression de la diaphonie pour les installations multi-paires à haute densité.

• Gaine en PVC durable, ignifuge et adaptée aux environnements industriels intérieurs.

• Large gamme de modèles : 2–25 paires pour une conception de système flexible.

• Température de fonctionnement : –20°C ~ +60°C.

• Idéal pour les environnements avec des moteurs, des variateurs de fréquence, des onduleurs, des relais et des alimentations à découpage.

■Applications typiques

• Transmission de données série RS485 / RS232

• Réseaux de communication PLC et DCS

• Automatisation industrielle et contrôle de mouvement

• Instrumentation et systèmes de surveillance d'usine

• Communication BMS / CVC / bâtiments intelligents

• Contrôle d'accès, sécurité, systèmes d'alarme

• Câbles de contrôle/surveillance multi-paires longue distance

• Environnements industriels sensibles aux interférences électromagnétiques ou bruyants électriquement

■Construction du câble

■Caractéristiques électriques (typiques)

* La capacité varie légèrement en fonction du nombre de paires.

■Caractéristiques mécaniques et environnementales

■Sélection des modèles (série 2–25 paires)

Tous les modèles utilisent des matériaux et une conception électrique identiques ; le diamètre extérieur augmente avec le nombre de paires.

■Normes et conformité
