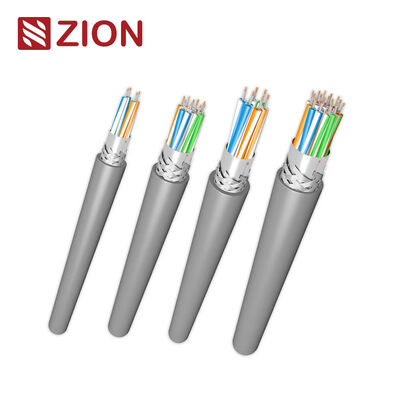

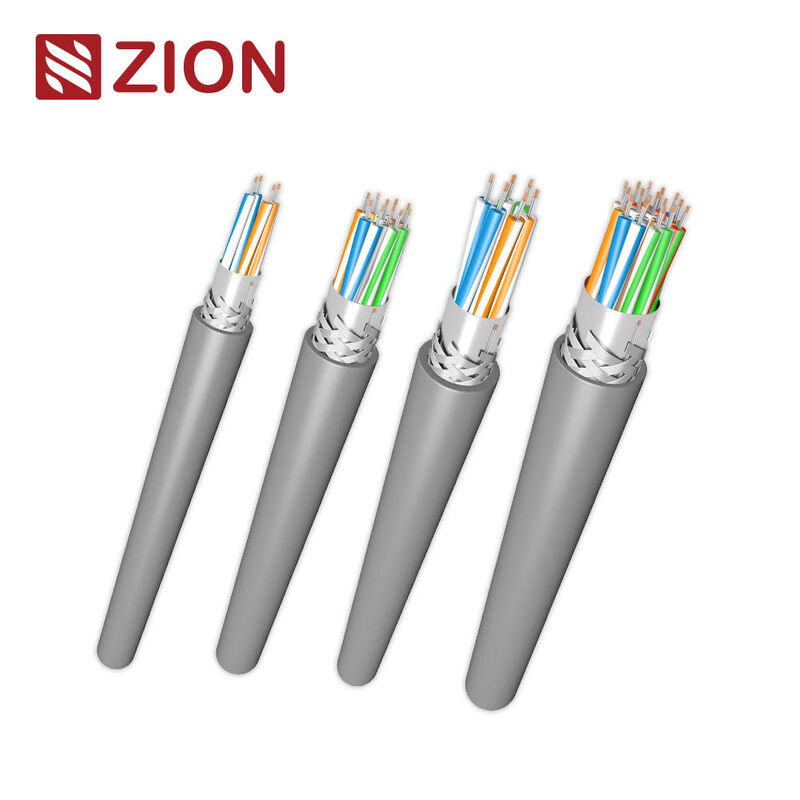

28AWG câble de communication RS485/RS232 blindé en feuille de cuivre en ferraille en filets à 120Ω d'impédance pour l'automatisation industrielle

■Câble de communication multi-paire RS485/RS232 (28AWG, 4–12,5 paires, blindage feuille, PVC, 120Ω)

Câble de données stable à faible capacité pour l'automatisation industrielle et la communication série

Modèles disponibles : 73004 (4 paires) · 73005 (5 paires) · 73006 (8 paires) · 73012 (12,5 paires)

Les câbles multi-paires ZION COMMUNICATION RS485/RS232 sont conçus pour une transmission de données fiable, à faible bruit et résistante aux interférences dans les systèmes de contrôle industriel, d'automatisation des bâtiments, d'instrumentation et de communication série.
Tous les câbles sont dotés de conducteurs en cuivre étamé toronnés 28AWG, d'une isolation en mousse PE, d'un blindage 100 % feuille et d'une gaine en PVC durable, atteignant une impédance caractéristique de 120Ω et une faible capacité pour une signalisation différentielle stable à haute vitesse.

■Principales caractéristiques

• Les conducteurs en cuivre étamé toronnés 28AWG garantissent une flexibilité et une intégrité de signal élevées.

• L'isolation en mousse PE (FPE) réduit la capacité et améliore les performances à haute fréquence.

• Le blindage global en feuille d'aluminium/polyester (type Beldfoil®) offre une excellente protection contre les EMI/RFI.

• Le fil de drainage en cuivre étamé permet une mise à la terre et une terminaison du blindage fiables.

• Impédance caractéristique de 120Ω, idéale pour les systèmes de communication RS485/RS422/RS232.

• Faible capacité :

• 11 pF/pi (36 pF/m) cond-à-cond

• 20 pF/pi (66 pF/m) cond-à-blindage

• Tension nominale : 150 V (CL2), 30 V (UL AWM 2919).

• Température de fonctionnement : −20 °C à +60 °C.

• Disponible en 4 à 12,5 paires pour correspondre à différentes densités de câblage.

■ Applications typiques

• Transmission de données série RS485 / RS422 / RS232

• Réseaux PLC, DCS et d'automatisation d'usine

• Contrôle et surveillance des mouvements industriels

• Systèmes de gestion de bâtiments (BMS), réseaux CVC

• Sécurité, contrôle d'accès et systèmes d'alarme

• Instrumentation, capteurs et liaisons E/S distantes

■Construction du câble

■Caractéristiques électriques (typiques)

Basé sur le modèle 73004. Les autres modèles partagent des performances électriques identiques, avec des différences uniquement en ce qui concerne le diamètre extérieur et le poids.

■Caractéristiques mécaniques et environnementales

■Sélection du modèle (série 4–12,5 paires)

■Normes et conformité
