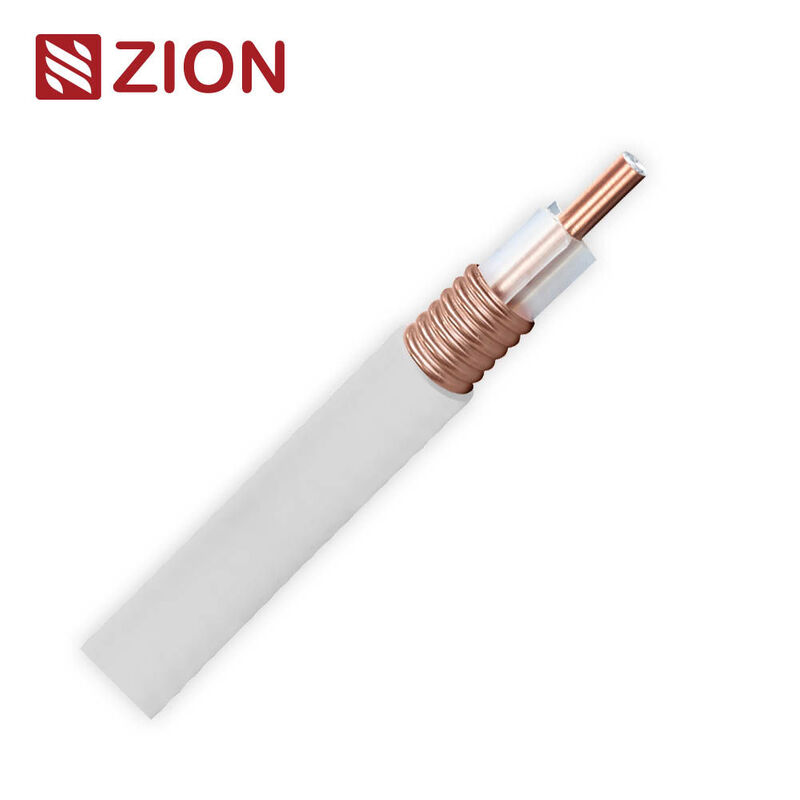

Câble coaxial RF à diélectrique d'air en cuivre 1/2" pour la transmission de signaux haute performance jusqu'à 6 GHz

1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
1/2" Copper Air Dielectric RF Coaxial Cable for High-Performance Signal Transmission up to 6 GHz
Informations de base
Lieu d'origine: Ningbo, Shanghai
Nom de marque: hellosignal
Numéro de modèle: RF
Quantité de commande min: 10km
Détails d'emballage: rouleau, bobine en bois, carton, palette
Délai de livraison: Normalement 25 jours ouvrables
meilleur prix Contactez
Détail Infomation
Mettre en évidence:

Cable coaxial RF de 1/2 pouce

,

Câble à diélectrique d'air en cuivre

,

Câble coaxial 6 GHz

Description de produit

■Description du produit

Ce câble coaxial RF à diélectrique d'air en cuivre de 1/2" est conçu pour la transmission de signaux RF haute performance dans les applications de communication sans fil, de diffusion TV et radio, de systèmes de défense HF, de radio mobile, de solutions câblées et de DAS (Distributed Antenna System) en intérieur.
Son conducteur extérieur en cuivre ondulé, son diélectrique à faible perte et son contrôle précis de l'impédance garantissent une excellente stabilité électrique sur des fréquences allant jusqu'à 6 GHz.

■Caractéristiques de conception

Composant Matériau / Spécification
Conducteur interne Fil d'aluminium plaqué cuivre, Ø 4,75 ± 0,05 mm
Isolation Polyéthylène extrudé, Ø 11,80 ± 0,20 mm
Conducteur extérieur Cuivre ondulé, Ø 13,80 ± 0,15 mm
Gaine PVC, Couleur blanche, Ø 15,90 ± 0,20 mm

■Spécifications électriques

Paramètre Valeur
Impédance 50 ± 1 Ω
Vitesse relative de propagation 0,88
Capacitance 76 pF/m
Fréquence maximale de fonctionnement 6 GHz
Puissance crête admissible 40 kW
Tension d'essai de claquage de la gaine 8000 Vrms
Résistance DC du conducteur interne ≤ 1,62 Ω/km
Résistance DC du conducteur extérieur ≤ 1,90 Ω/km

■Spécifications environnementales

Condition Plage de température
Installation -20°C à +60°C
Fonctionnement -40°C à +85°C
Stockage -40°C à +85°C

■Spécifications mécaniques

Paramètre Valeur
Résistance à la traction 1120 N
Rayon de courbure minimal (unique) 76 mm
Rayon de courbure minimal (répété) 127 mm
Moment de flexion 4,1 N·m
Résistance à l'écrasement sur plaque plate 19,2 N/mm

■Conditions standard

Atténuation, TOS : mesurée à une température ambiante de 20°C, TOS = 1,0
Puissance moyenne : mesurée à une température ambiante de 40°C, TOS = 1,0
Puissance moyenne (haute température) : Température du conducteur interne = 100°C

■TOS (Taux d'Ondes Stationnaires)

Bande de fréquences TOS Max
680 MHz – 960 MHz ≤ 1,13
1390 MHz – 1450 MHz ≤ 1,13
1700 MHz – 2200 MHz ≤ 1,13
2300 MHz – 2700 MHz ≤ 1,22
3550 MHz – 4200 MHz ≤ 1,29
5150 MHz – 6000 MHz ≤ 1,29

■Atténuation et tenue en puissance

Fréquence (MHz) Atténuation typique (dB/100 m) Puissance moyenne (kW)
200 3,14 2,3
450 4,84 1,49
800 6,64 1,09
900 7,08 1,02
1500 9,45 0,77
1800 10,5 0,69
2000 11,2 0,65
2200 11,8 0,62
2400 12,4 0,59
2500 12,7 0,59
2700 13,3 0,55
3500 15,5 0,47
4000 16,8 0,44
5000 19,3 0,38
6000 21,6 0,34

■Emballage

Emballage : 500 m par bobine
Taille de la bobine : 75 × 53 × 75 cm

■Certification

Le câble est conforme aux normes internationales pertinentes pour la transmission coaxiale RF. Documentation de certification disponible sur demande.

■Commande

Numéro de pièce Description
7101116 1-2" Air Dielectric PVC CM
7101116R 1-2" Air Dielectric PVC CMR/FT4
7101116P 1-2" Air Dielectric PVC CMP/FT6
