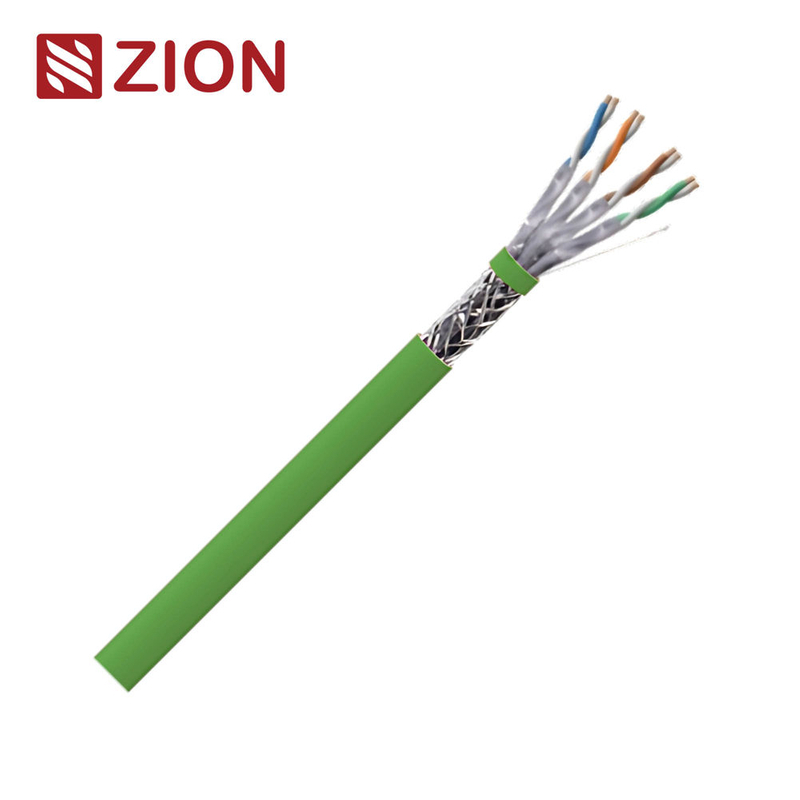

S/FTP CAT 6A câble Ethernet LSZH avec bande passante de 750 MHz, prise en charge PoE haute puissance et construction à double écran

Type de câble

S/FTP Cat 6A

Paire torsadée blindée/feuilletée

Conducteur

0,58 ± 0,005 mm CCA solide

Environ 23 AWG

Isolation

1,40 ± 0,05 mm PE expansé

Diélectrique de haute qualité

Blindage de paire

Feuille AL/PET (couverture à 100 %)

Élimine la diaphonie paire à paire

Blindage global

Feuille d'aluminium 65U + tressage

Tressage : 5 × 16 × 0,12 mm Al-Mg, couverture à 40 %

Fil de drainage

0,5 mm TCCA

Aluminium plaqué cuivre étamé

Gaine extérieure

7,5 ± 0,2 mm LSZH

Low Smoke Zero Halogen

Couleur de la gaine

La personnalisation est disponible

—

Fréquence maximale

750 MHz

Supérieur à la norme de 500 MHz

Résistance CC

< 10,79 Ω / 100 m

à 20 °C

Impédance caractéristique

100 ± 15 Ω

1 – 100 MHz

100 ± 25 Ω

100 – 750 MHz

NVP (Vitesse nominale)

0,74

Vitesse élevée de propagation du signal

Asymétrie de retard

≤ 25 ns / 100 m

Assure la synchronisation des données

Capacitance mutuelle

5,6 nF / 100 m

—

Normes de référence

ISO/IEC 11801-1, ANSI/TIA-568.2-D, UL444, IEC60332-1

Application principale

Ethernet 10GBASE-T (10 Gigabit)

Applications prises en charge

1000BASE-T, 100BASE-T, VoIP, RNIS, vidéo analogique et de données

Prise en charge PoE

POE Type 1, 2, 3, 4

Température de fonctionnement

−20 à 60 °C

Tension de traction (max.)

≥ 13,5 MPa

Rayon de courbure (min.)

8 × OD de la gaine
