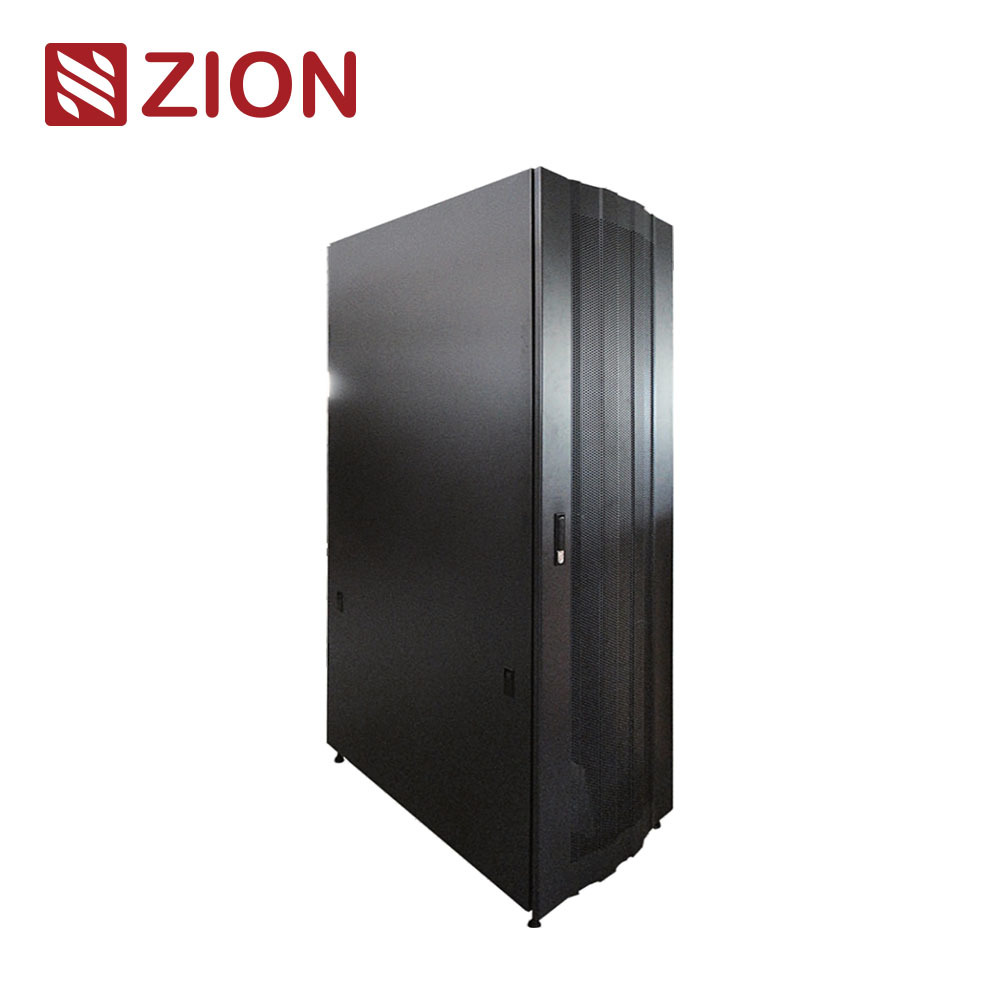

Cabinet serveur ZF
Une cabine de serveur de 19 pouces de haute résistance conçue pour les centres de données, les salles informatiques d'entreprise, les installations de télécommunications et les environnements réseau à haute densité où le flux d'air, la résistance structurelle, la sécurité,et l'efficacité du déploiement.
Ingénieurs de centres de données
Les équipes de l'infrastructure informatique
Gestionnaires de projets de télécommunications
Équipes chargées des achats
Intégrateurs de système
Les exploitants d'installations
Un petit déjeuner
- Structure en acier renforcée à neuf profils avec une capacité de charge statique allant jusqu'à 1000 kg pour un déploiement de niveau serveur.
- Les portes avant et arrière perforées avec un taux de ventilation supérieur à 50% permettent une meilleure performance de refroidissement dans les racks à haute densité.
- Disponible en livraison soudés ou plat, aidant les projets à équilibrer la vitesse d'installation, l'efficacité du fret et les limites d'accès au site.
Le contenu
- Vue d'ensemble du produit
- Principales caractéristiques
- Spécifications techniques
- Scénarios d'application
- Règles de décision / raccourci de l'ingénieur
- Sélection du modèle et de la taille
- Coût, risque et maintien
- Conclusion
■ les projets de recherche1) Vue d'ensemble du produit
L'armoire de serveur ZF est une enceinte de 19 pouces conçue pour les environnements d'infrastructure qui exigent une résistance structurelle, une efficacité de refroidissement, un logement sécurisé pour les équipements,et fiabilité de service à long termeIl vise les centres de données, les salles informatiques d'entreprise, les installations de télécommunications et d'autres installations réseau à haute densité.
Comparé aux racks réseau légers, la série ZF est positionnée comme un armoire de niveau serveur.discipline plus stricte en matière de routage par câble, et la nécessité de réduire les vibrations, les déformations ou les goulets d'étranglement de refroidissement au fil du temps.
Réalité sur le terrain
Dans les installations à haute densité, une faible résistance du cadre, une mauvaise ventilation des portes ou un mauvais accès aux câbles créent des problèmes d'entretien et de refroidissement à long terme.
Règle pratique
Si le rack va contenir des serveurs, des PDU, des gestionnaires de câbles et des accessoires pendant des années, donnez la priorité à la capacité de charge, au débit d'air et à la conception d'accès avant de vous concentrer uniquement sur le prix de l'armoire.
■ les projets de recherche2) Principales caractéristiques
La série ZF est construite autour de la résistance, de la ventilation, de la commodité d'accès, de la gestion des câbles et de la flexibilité de déploiement.Ce sont les caractéristiques qui déterminent généralement si un armoire reste facile à utiliser après l'installation.
| Caractéristique |
Spécification / point de conception |
Pourquoi cela compte |
| Cadre en acier renforcé |
Structure soudée à profil neuf fois |
Améliore la rigidité et les performances de charge pour les équipements informatiques plus lourds |
| Portes à fort débit d'air |
Porte unique avant perforée et porte double arrière perforée, ventilation supérieure à 50% |
Prend en charge une meilleure efficacité de refroidissement dans les déploiements de serveurs |
| Ouverture de la porte à 180° |
Grand angle d'ouverture pour l'accès avant et arrière |
Facilite l'installation et l'entretien des équipements |
| Panneaux latéraux amovibles |
Accès rapide avec serrure en forme de lune |
Améliore l'accès latéral pour les travaux de service et de câblage |
| Pieds et rouleaux |
Pieds réglables plus rouleaux |
Prend en charge le nivellement, le positionnement et le déplacement du site |
| Routage flexible par câble |
Entrée supérieure, entrée inférieure et anneaux de câbles |
Aide à maintenir un câblage organisé et une discipline du débit d'air |
| Flexibilité dans la fourniture |
Livraison soudés ou en emballage plat |
Permet aux projets de choisir un déploiement plus rapide ou un coût de fret inférieur |
Une leçon clé
L'armoire ZF est la plus solide lorsque la structure, le débit d'air et l'accès au service doivent tous fonctionner ensemble.
■ les projets de recherche3) Spécifications techniques
Pour les équipes d'ingénierie et d'approvisionnement, les spécifications les plus utiles sont l'épaisseur du matériau, la capacité de charge, le niveau de protection, le processus de revêtement et la conformité aux normes.Ceux-ci déterminent si une armoire va tenir dans les installations réelles et rester compatible avec les équipements mondiaux 19 pouces.
| Nom de l'article |
Spécification |
Signification de la sélection |
| Matériau du cadre |
Acier SPCC à profil neuf fois |
Conçus pour une plus grande rigidité structurelle et un support de charge |
| Autres pièces |
SPCC acier laminé à froid de haute qualité |
Base métallique commune et fiable pour les composants des boîtiers |
| Épaisseur du profil de montage |
20,0 mm |
Important pour la résistance du rail et la stabilité du montage de l'équipement |
| Épaisseur de l'angle de montage |
20,0 mm |
Améliore le soutien structurel sous charge |
| Autres épaisseurs de structure |
1.2 mm |
Équilibre entre la résistance de l'armoire et l'efficacité du matériau |
| Traitement de surface |
Dégraissage → décapage → phosphatation → revêtement en poudre électrostatique |
Aide à la résistance à la corrosion et à la durabilité des finitions |
| Capacité de charge statique |
Jusqu'à 1 000 kg |
seuil critique pour les déploiements de serveurs et d'équipements denses |
| Niveau de protection |
Résistance à la corrosion |
Convient pour les environnements intérieurs contrôlés |
| Conformité |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon. |
Prend en charge la compatibilité avec les équipements informatiques et télécoms mondiaux de 19 pouces |
Réalité sur le terrain
La capacité de charge publiée n'a d'importance que si l'épaisseur du rail, la conception du cadre et les conditions d'installation sont pris au sérieux.
Règle pratique
Pour les armoires de serveur, les sections de montage de 2,0 mm et la conception du débit d'air clair sont généralement plus significatives que les différences esthétiques dans le style de la porte.
■ les projets de recherche4) Scénarios d'application
La série ZF est mieux adaptée aux environnements intérieurs contrôlés qui ont besoin d'un logement d'équipement sécurisé et d'un débit d'air prévisible.Il est particulièrement pertinent lorsque l'espace des armoires est traité comme une infrastructure opérationnelle plutôt que comme un simple espace de stockage..
| Application du projet |
Exigence typique |
Concentration recommandée par le Cabinet |
| Centres de données |
Densité élevée de l'équipement, discipline du chemin de refroidissement, câblage structuré |
Choisissez des portes perforées, des armoires plus profondes et un support pour les accessoires |
| Salles informatiques d'entreprise |
Équipement mixte, accès au service, structure de montage fiable |
Équilibrer la profondeur de l'armoire avec l'expansion future et la gestion des câbles |
| Services de télécommunications |
Longue durée de vie, contrôle d'accès, conformité aux normes |
Donnez la priorité à la solidité de la structure, à la mise à la terre et à la sécurité des serrures. |
| Salles de réseau à haute densité |
Flux d'air, routage des câbles, capacité de service |
Utiliser la planification de l'entrée du câble et le dégagement de l'accès à la porte au début de la conception |
■ les projets de recherche5) Règles de décision / raccourci de l'ingénieur
Pour la sélection de l'armoire, la décision réelle n'est pas seulement la hauteur en U. Les ingénieurs devraient décider en fonction de la profondeur de l'équipement, du volume du chemin du câble, des exigences de débit d'air, de la méthode de fret et des contraintes d'accès au service.
| Si votre projet ressemble à ça |
Principale préoccupation |
Un meilleur choix. |
Pourquoi? |
| Serveurs lourds ou équipement actif dense |
Charge structurelle et résistance des rails |
Armoire de serveur ZF avec cadre renforcé |
jusqu'à 1000 kg de charge statique et sections de montage de 2,0 mm |
| Planification du flux d'air selon le modèle couloir chaud / couloir froid |
Efficacité de la ventilation |
Version avec porte avant et porte arrière perforée |
Une ventilation supérieure à 50% aide à gérer le débit d'air |
| Le site du projet est difficile d'accès |
Restrictions d'entrée des marchandises et des bâtiments |
Livraison dans un emballage plat |
Réduit le volume de transport et peut faciliter la manutention du site |
| Installation rapide avec un temps de montage minimal |
Vitesse de déploiement |
Livraison soudée |
Mise en place plus rapide pour les installateurs expérimentés |
| Projets de gros câbles ou de largeur de 800 mm |
Organisation du câble |
Largeur de 800 mm avec gestionnaire de câbles vertical |
Fournit un meilleur espace latéral pour le routage des câbles |
| Uniquement matériel de base de réseau léger |
Sensibilité du budget |
Vérifiez si un porte-allumettes plus léger est suffisant |
Ne pas sur-spécifier une cabine de serveur si la charge et la densité sont faibles |
Un raccourci pour l'ingénieur.
Si l'équipement est lourd, chaud et exigeant, choisissez d'abord un cadre renforcé + des portes perforées + suffisamment de profondeur.
Le raccourci de l'acheteur
Comparer le coût total du projet, y compris le fret, la manutention sur place, le temps d'installation et l'accès au service futur, et non seulement le prix de l'unité d'armoire.
■ les projets de recherche6) Sélection du modèle et de la taille
La série ZF couvre plusieurs combinaisons de hauteurs en U et de largeur/profondeur.
| Besoin typique |
Largeur proposée × profondeur |
Options U communes |
Exemples de modèles |
| Déploiement de racks standard sensibles à l'espace |
600 × 600 / 600 × 800 mm |
Le nombre de points de contact doit être le même que le nombre de points de contact de l'appareil. |
Pour les appareils de surveillance des données, les caractéristiques suivantes doivent être respectées: |
| Équipement plus profond ou plus de dégagement du câble arrière |
Pour les véhicules à moteur à combustion |
18U à 47U selon le modèle |
Pour les appareils à commande numérique, le numéro de série de l'appareil doit être le numéro de série de l'appareil. |
| Espace supplémentaire pour les câbles latéraux et plateforme de 800 mm |
Pour les véhicules à moteur électrique à combustion |
Le nombre de points de contact doit être le même que le nombre de points de contact de l'appareil. |
Pour les appareils de traitement des eaux usées, les caractéristiques suivantes sont applicables: |
| Couleurs standard des armoires |
RAL 9004 / RAL 7035 / Autre couleur facultative |
Je ne sais pas. |
Configuré selon les exigences du projet |
Note de sélection
Les modèles de largeur de 800 mm peuvent inclure des pièces d'espacement et de gestionnaire de câbles verticaux, ce qui les rend plus adaptés lorsque la gestion des câbles latéraux est une priorité.
■ les projets de recherche7) Coût, risque et maintien
Les décisions du cabinet semblent souvent simples lors de l'approvisionnement, mais le coût réel apparaît plus tard par le fret, la manutention, le temps d'assemblage, les performances de refroidissement et l'accès à la maintenance.La série ZF vous donne des compromis utiles pour gérer ces variables tôt.
| Zone d'évaluation |
Résultats de l'évaluation |
Vantage de l'armoire du serveur ZF |
Des effets pratiques |
| Structure et charge |
Distorsion du cadre ou confiance réduite sous charges denses |
Cadre renforcé, sections de montage de 2,0 mm, charge statique jusqu'à 1000 kg |
Mieux adapté aux équipements informatiques plus lourds |
| Réfrigération |
Faible ventilation et rétention de chaleur |
Conception des portes avant et arrière perforées |
Soutient une meilleure planification des flux d'air |
| Accès au service |
Maintenance lente et accès latéral limité |
Ouverture de la porte à 180° et panneaux latéraux amovibles |
Installation et maintenance plus rapides |
| Gestion des câbles |
Routage désordonné et blocage du débit d'air |
Entrée de câble supérieure/inférieure et anneaux de câble; options de 800 mm avec gestionnaire vertical |
Améliore la propreté et l'entretien des rayonnages |
| La logistique |
Inefficacité du transport de marchandises ou difficulté de manutention du site |
Choix de la livraison soudée ou de la livraison à plat |
Permet aux marchés d'optimiser le transport et le travail sur site |
| Extensibilité |
Limitations des accessoires |
Compatible avec des étagères, des PDU, des unités de refroidissement, des gestionnaires de câbles et des modules intelligents |
Améliore la souplesse du projet tout au long du cycle de vie du cabinet |
■ les projets de recherche8) Conclusion
L'armoire serveur ZF est un choix pratique pour les projets qui nécessitent plus qu'un boîtier de base de 19 pouces.routage flexible des câbles, et les combinaisons de tailles multiples le rendent bien adapté pour les salles de serveurs, les installations de télécommunications et les déploiements d'infrastructures à haute densité.
Pour obtenir le meilleur résultat, confirmez cinq paramètres avant de commander: hauteur requise en U, largeur de l'armoire, profondeur de l'armoire, méthode de livraison (soudée ou plat),et s'il est nécessaire de gérer les câbles verticaux ou d'intégrer les accessoiresCette information permet généralement de déterminer le bon modèle plus rapidement que de comparer les numéros de pièces.
