Armoire Réseau Autoportante ZS
Une armoire réseau modulaire autoportante à haute résistance, conçue pour les centres de données, les salles de télécommunication, les nœuds de câblage structuré, les systèmes de sécurité et les installations réseau industrielles où le flux d'air, le routage des câbles et l'efficacité du déploiement sont importants.
Ingénieurs Réseau
Intégrateurs de Systèmes
Chefs de Projet Télécom
Équipes de Câblage Structuré
Équipes d'Achats
Opérateurs d'Installations
Point Clé Rapide
- Armoire autoportante modulaire livrée à plat, réduisant le volume d'expédition et améliorant l'efficacité de la livraison des projets.
- Supporte l'installation d'équipements renforcés avec des rails de montage réglables, des panneaux latéraux amovibles, plusieurs chemins d'entrée de câbles et une compatibilité avec les accessoires.
- Disponible en plateformes de 600 mm et 800 mm de largeur avec plusieurs hauteurs en U, options de portes et une capacité de charge statique allant jusqu'à 800 kg sur pieds réglables.
Contenu
- Présentation du Produit
- Caractéristiques Principales
- Spécifications Techniques
- Scénarios d'Application
- Règles de Décision / Raccourci de l'Ingénieur
- Types de Portes & Configuration
- Sélection du Modèle & de la Taille
- Coût, Risque & Maintenabilité
- Conclusion
■ 1) Présentation du Produit
L'armoire réseau autoportante ZS est un rack autoportant de niveau projet conçu pour les environnements d'infrastructure réseau nécessitant une résistance mécanique, un câblage organisé, un accès de service et une flexibilité de déploiement. Elle est positionnée pour les centres de données, les salles de télécommunication, les systèmes de sécurité, les nœuds de câblage structuré et les installations réseau industrielles.
Comparée aux boîtiers plus légers, la série ZS se concentre sur la construction modulaire, une efficacité de ventilation élevée et une large compatibilité avec les serveurs, les commutateurs, les panneaux de brassage, les PDU et les équipements de surveillance intelligents. La structure livrée à plat la rend également adaptée aux projets d'ingénierie qui accordent autant d'importance à l'efficacité du fret qu'à l'utilisabilité sur site.
Réalité du terrain
Une armoire réseau est souvent jugée d'abord par son apparence, mais la valeur à long terme provient généralement de la structure, de l'accès aux câbles, du flux d'air et de l'efficacité de l'installation.
Règle pratique
Si le projet inclut des appareils actifs, une expansion future ou un accès de maintenance répété, choisissez la configuration de l'armoire en fonction des besoins opérationnels et non du style de porte seul.
■ 2) Caractéristiques Principales
La série ZS est construite autour de la praticité de déploiement. Ses caractéristiques principales améliorent le support des équipements, réduisent le volume de fret, simplifient la gestion des câbles et aident les équipes à maintenir les armoires réparables après l'installation.
| Caractéristique |
Point de Conception |
Valeur d'Ingénierie |
| Structure Soudée Renforcée |
Cadre en acier à haute rigidité |
Supporte une installation d'équipement plus stable |
| Conception Livrée à Plat |
L'expédition non assemblée réduit le volume à environ 40% |
Aide à réduire les coûts de logistique et de stockage |

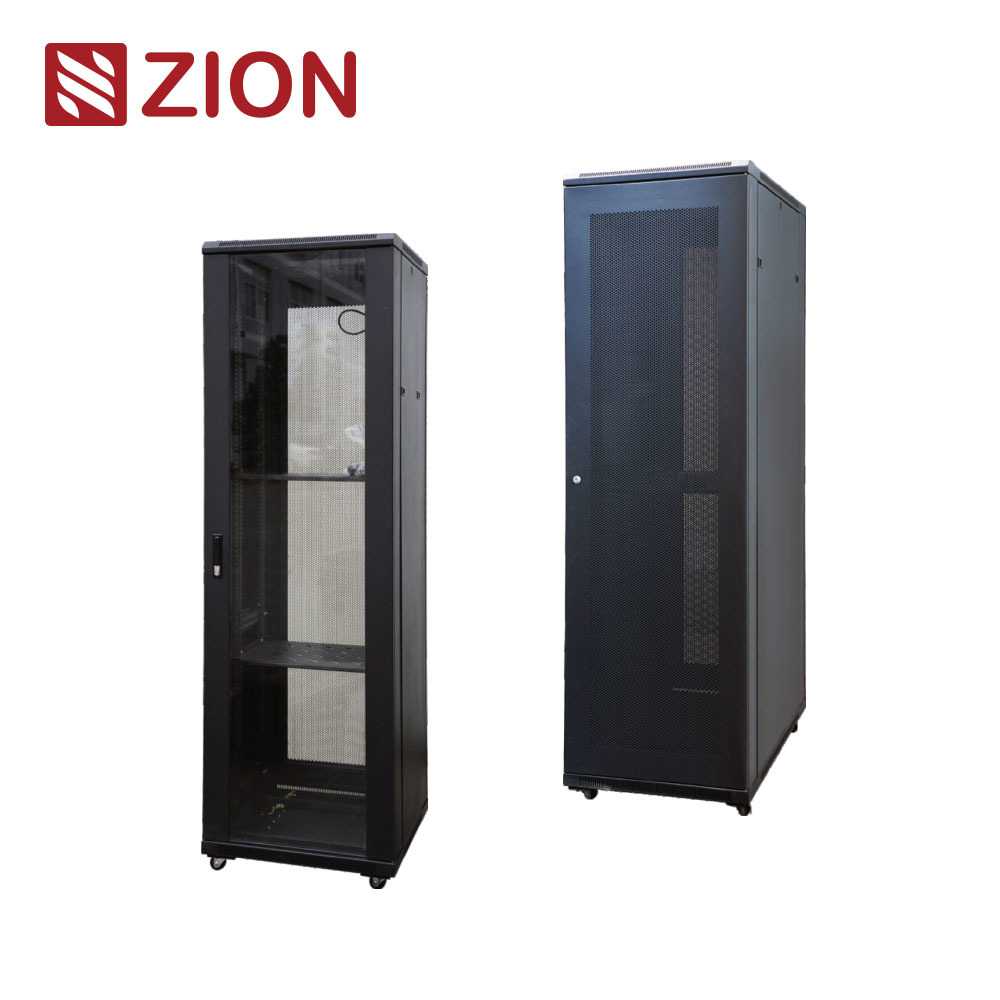

| Portes à Haut Flux d'Air |
Portes avant et arrière perforées hexagonalement, ouverture à 180° |
Améliore le chemin de refroidissement et l'accès à l'installation |
| Panneaux Latéraux Amovibles |
Panneaux à libération rapide, verrouillage optionnel |
Accès de service plus rapide et meilleur contrôle de sécurité |
| Rails de Montage Réglables |
Profilés mobiles en forme de S |
S'adapte plus facilement à différentes profondeurs d'équipement |
| Pieds + Roulettes |
Pieds réglables et roulettes de mobilité |
Supporte à la fois la précision de positionnement et le mouvement de l'armoire |
| Gestion Flexible des Câbles |
Entrée supérieure, entrée inférieure réglable et routage sous la base |
Aide à maintenir une organisation des câbles plus propre |
| Sécurité & Mise à la Terre |
Portes verrouillables, mise à la terre intégrée, kit d'assemblage d'armoires |
Améliore la fiabilité pour les déploiements d'ingénierie |
| Compatibilité Accessoires |
Supporte les étagères, les PDU, les unités de refroidissement, les gestionnaires de câbles, les modules intelligents |
Améliore la flexibilité de mise à niveau sur le cycle de vie de l'armoire |
Point clé à retenir
La plus grande valeur de l'armoire ZS n'est pas une seule caractéristique. C'est la combinaison de la livraison modulaire, du support d'équipement, du flux d'air, de l'accès aux câbles et de la préparation des accessoires pour le déploiement du projet.
■ 3) Spécifications Techniques
Pour les équipes d'ingénierie, d'approvisionnement et de projet, les spécifications les plus importantes sont l'épaisseur du matériau, la capacité de charge, le niveau de protection, le processus de revêtement et la conformité aux normes internationales. Ce sont les éléments qui affectent la durée de vie, la compatibilité et la confiance lors de l'installation.
| Article |
Spécification |
Signification de la Sélection |
| Matériau |
Acier laminé à froid de haute qualité SPCC |
Matériau de base fiable pour les armoires réseau et télécom |
| Épaisseur du Profilé de Montage |
2,0 mm |
Important pour la résistance des rails et le support des équipements |
| Épaisseur des autres structures |
1,2 mm |
Équilibre entre résistance et efficacité de fabrication |
| Traitement de Surface |
Dégraissage → Décapage → Phosphatation → Revêtement en Poudre |
Supporte la durabilité du revêtement et une meilleure consistance de surface |
| Capacité de Charge Statique |
Jusqu'à 800 kg sur pieds réglables |
Seuil clé pour les déploiements d'équipements réseau actifs plus lourds et mixtes |
| Niveau de Protection |
IP20 |
Convient aux environnements intérieurs contrôlés |
| Détail de Ventilation |
Motif de ventilation hexagonal, taux de ventilation indiqué à 71% |
Utile lorsque la performance du flux d'air est une priorité |
| Conformité aux Normes |
ANSI/EIA RS-310-D, IEC 60297-2, DIN 41491 Partie 1 & Partie 7, Norme ETSI |
Supporte une large compatibilité avec les exigences internationales des racks et des boîtiers |
Réalité du terrain
L'épaisseur publiée et les chiffres de charge sont importants car les racks finissent souvent par supporter plus d'accessoires, de masse de câbles et de contraintes thermiques que prévu initialement.
Règle pratique
Pour les déploiements réseau mixtes, l'épaisseur des rails, l'accès aux câbles et le flux d'air des portes sont généralement plus importants que les petites différences de conception cosmétique.
■ 4) Scénarios d'Application
L'armoire ZS est conçue pour les environnements de projet qui nécessitent un logement d'équipement fiable et un accès organisé plutôt qu'un simple boîtier à faible coût. Elle convient aussi bien aux espaces informatiques conventionnels qu'aux salles d'infrastructure plus spécialisées.
| Application |
Besoin Typique |
Focus sur l'Armoire Recommandé |
| Centres de Données |
Flux d'air, organisation des câbles, densité des équipements |
Utiliser des portes ventilées, une profondeur suffisante et une bonne planification des câbles supérieur/inférieur |
| Salles de Télécommunication |
Structure de rack fiable et compatibilité avec les normes |
Prioriser la résistance des rails, la mise à la terre et le verrouillage sécurisé |
| Systèmes de Sécurité |
Logement organisé pour les appareils d'alimentation, réseau et de contrôle |
Choisir un routage de câbles et un accès de service pratiques |
| Nœuds de Câblage Structuré |
Espace de brassage et support d'accessoires |
Envisager une largeur de 800 mm lorsque l'espace latéral pour les câbles est nécessaire |
| Installations Réseau Industrielles |
Logement stable et accès maintenable |
Se concentrer sur une structure robuste et la sécurité de l'armoire |
■ 5) Règles de Décision / Raccourci de l'Ingénieur
Pour la sélection de l'armoire, la décision principale n'est pas seulement la hauteur en U. Les ingénieurs devraient décider en fonction du volume de câbles, des exigences de flux d'air, de la profondeur d'installation, de la méthode logistique et si le projet nécessite un logement de rack de base ou une plateforme d'armoire plus prête à être mise à niveau.
| Si votre projet ressemble à ceci |
Préoccupation principale |
Meilleur choix |
Pourquoi |
| Besoin de réduire le volume de fret pour la livraison du projet |
Efficacité d'expédition |
Configuration livrée à plat |
Réduit le volume d'expédition et améliore la livraison de projets en gros |
| Besoin d'un meilleur flux d'air pour les équipements actifs |
Performance de refroidissement |
Options de portes ventilées ou perforées |
Meilleur chemin de ventilation que les portes scellées |
| Volume de câbles important ou priorité au routage latéral des câbles |
Gestion des câbles |
Armoire de 800 mm de largeur |
Peut supporter des pièces d'espacement et des gestionnaires de câbles verticaux |
| Profondeurs d'équipement mixtes dans un même rack |
Flexibilité de montage |
Conception de rail réglable |
S'adapte à plus de combinaisons de profondeurs d'appareils |
| Équipement passif de base, faible chaleur, charge de câble simple |
Contrôle du budget |
Option de porte et de profondeur pratique standard |
Éviter la sur-spécification du flux d'air ou de la taille haut de gamme |
| Besoin d'une future expansion d'accessoires |
Flexibilité du cycle de vie |
Choisir des modèles alignés avec l'utilisation de PDU, d'étagères, de ventilateurs, de gestionnaires de câbles, de modules intelligents |
Réduit les frictions de rétrofit futures |
Raccourci de l'ingénieur
Choisir la largeur en fonction du volume de câbles, la profondeur en fonction de la taille de l'équipement et la porte en fonction des exigences de flux d'air. Ces trois décisions résolvent la plupart des erreurs de sélection de rack.
Raccourci de l'acheteur
Comparer le coût rendu et la commodité du service, pas seulement le prix unitaire. Le fret, le temps d'assemblage et l'accès à la maintenance peuvent être plus importants que le boîtier de l'armoire seul.
■ 6) Types de Portes & Configuration
La série ZS offre plusieurs styles de portes avant et arrière afin que les projets puissent équilibrer le flux d'air, la visibilité et l'apparence. Ceci est utile lorsque différentes pièces ou charges d'équipement nécessitent un comportement d'accès et de refroidissement différent.
| Type de Porte |
Caractéristique Typique |
Meilleur Ajustement |
| Porte en Verre Trempé |
Facile à inspecter visuellement |
Projets souhaitant une apparence avant plus soignée |
| Porte en Acier sans Trous |
Apparence fermée |
Applications fermées de base avec une demande de flux d'air moindre |
| Porte en Verre avec Bordure Ventilée |
Visibilité et ventilation mixtes |
Armoires réseau actives à usage général |
| Porte Plaqué Ventilée |
Porte métallique orientée flux d'air |
Pièces à chaleur élevée ou avec équipements actifs |
| Porte Ventilée à Double Section |
Style de porte ventilée divisée |
Accès par porte arrière dans des allées plus étroites |
| Porte Ventilée en Arc |
Apparence distincte plus ventilation |
Projets ayant des besoins esthétiques et de refroidissement |
| Porte Plaqué Ventilée Robuste |
Style métallique ventilé robuste |
Projets privilégiant la durabilité et le flux d'air |
■ 7) Sélection du Modèle & de la Taille
La série ZS couvre les plateformes 18U, 22U, 27U, 32U, 37U, 42U, 45U et 47U dans les familles de largeur 600 mm et 800 mm. En pratique, la sélection doit suivre la hauteur de l'équipement, l'exigence de profondeur et si un espace latéral supplémentaire pour les câbles est nécessaire.
| Gamme U |
Exemples de Largeur 600 mm |
Exemples de Largeur 800 mm |
Utilisation Typique |
| 18U |
ZS6618 / ZS6818 / ZS6918 / ZS6018 |
ZS8618 / ZS8818 / ZS8918 / ZS8018 |
Racks de projet compacts |
| 22U |
ZS6622 / ZS6822 / ZS6922 / ZS6022 |
ZS8622 / ZS8822 / ZS8922 / ZS8022 |
Salles de succursales et racks de taille moyenne |
| 27U / 32U |
ZS6627 / ZS6827 / ZS6927 / ZS6027; ZS6632 / ZS6832 / ZS6932 / ZS6032 |
ZS8627 / ZS8827 / ZS8927 / ZS8027; ZS8632 / ZS8832 / ZS8932 / ZS8032 |
Déploiements réseau et câblage mixtes |
| 37U / 42U |
ZS6637 / ZS6837 / ZS6937 / ZS6037; ZS6642 / ZS6842 / ZS6042 / ZS6242 |
ZS8637 / ZS8837 / ZS8937 / ZS8037; ZS8642 / ZS8842 / ZS8042 / ZS8242 |
Salles à plus grande capacité et racks centraux |
| 45U / 47U |
ZS6645 / ZS6845 / ZS6045 / ZS6245; ZS6647 / ZS6847 / ZS6047 / ZS6247 |
ZS8645 / ZS8845 / ZS8045 / ZS8245; ZS8647 / ZS8847 / ZS8047 / ZS8247 |
Déploiements à grande échelle ou prêts pour l'avenir |
Note de sélection
Les couleurs standard du corps de l'armoire indiquées comprennent le RAL 9004 et le RAL 7035, d'autres couleurs étant disponibles sur demande du projet. Les accessoires optionnels comprennent une étagère fixe, un plateau clavier, une étagère coulissante, un kit d'éclairage, un kit de mise à la terre, une brosse d'entrée de câble et des options de palette.
■ 8) Coût, Risque & Maintenabilité
Le coût de l'armoire doit être évalué comme un coût de projet, pas seulement comme un élément matériel. Le volume de transport, le temps d'installation, l'accès au service, l'organisation des câbles et le flux d'air influencent tous le coût total de possession après l'arrivée de l'armoire sur site.
| Zone d'Évaluation |
Risque d'Armoire à Spécifications Inférieures |
Avantage de l'Armoire ZS |
Impact Pratique |
| Logistique |
Coût de transport plus élevé par armoire |
Approche d'expédition livrée à plat |
Meilleure efficacité de fret pour la livraison du projet |
| Support d'Équipement |
Faiblesse des rails ou manque de confiance structurelle |
Profilés de montage de 2,0 mm et conception de cadre renforcé |
Meilleure stabilité pour les appareils d'infrastructure actifs |
| Refroidissement |
Flux d'air restreint et accumulation thermique |
Options de portes ventilées et conception à haute ventilation |
Risque de flux d'air réduit pour les déploiements réseau actifs |
| Accès de Maintenance |
Service plus lent, accès latéral difficile |
Panneaux latéraux à libération rapide et ouverture de porte à 180° |
Installation plus rapide et service ultérieur plus facile |
| Gestion des Câbles |
Routage désordonné, flux d'air réduit, dépannage difficile |
Options de routage supérieur, inférieur et sous la base ; accessoires 800 mm |
Disposition de rack plus propre et meilleure maintenabilité à long terme |
| Flexibilité de Mise à Niveau |
Limitations des accessoires |
Large compatibilité avec les étagères, les PDU, les unités de ventilateurs, les gestionnaires de câbles, les modules intelligents |
Meilleure adaptabilité du cycle de vie |
■ 9) Conclusion
L'armoire réseau autoportante ZS est un boîtier pratique de niveau projet pour l'infrastructure réseau structurée. Sa valeur provient de l'expédition modulaire, de la structure renforcée, de la conception de rail réglable, du routage flexible des câbles, des options de portes multiples et de la compatibilité avec un large écosystème d'accessoires.
Pour une sélection plus rapide, confirmez six paramètres avant de commander : hauteur en U requise, largeur de l'armoire, profondeur de l'armoire, type de porte, niveau de flux d'air et plan d'accessoires. Ces entrées déterminent généralement le bon modèle ZS plus précisément que la comparaison des numéros de pièce seuls.
