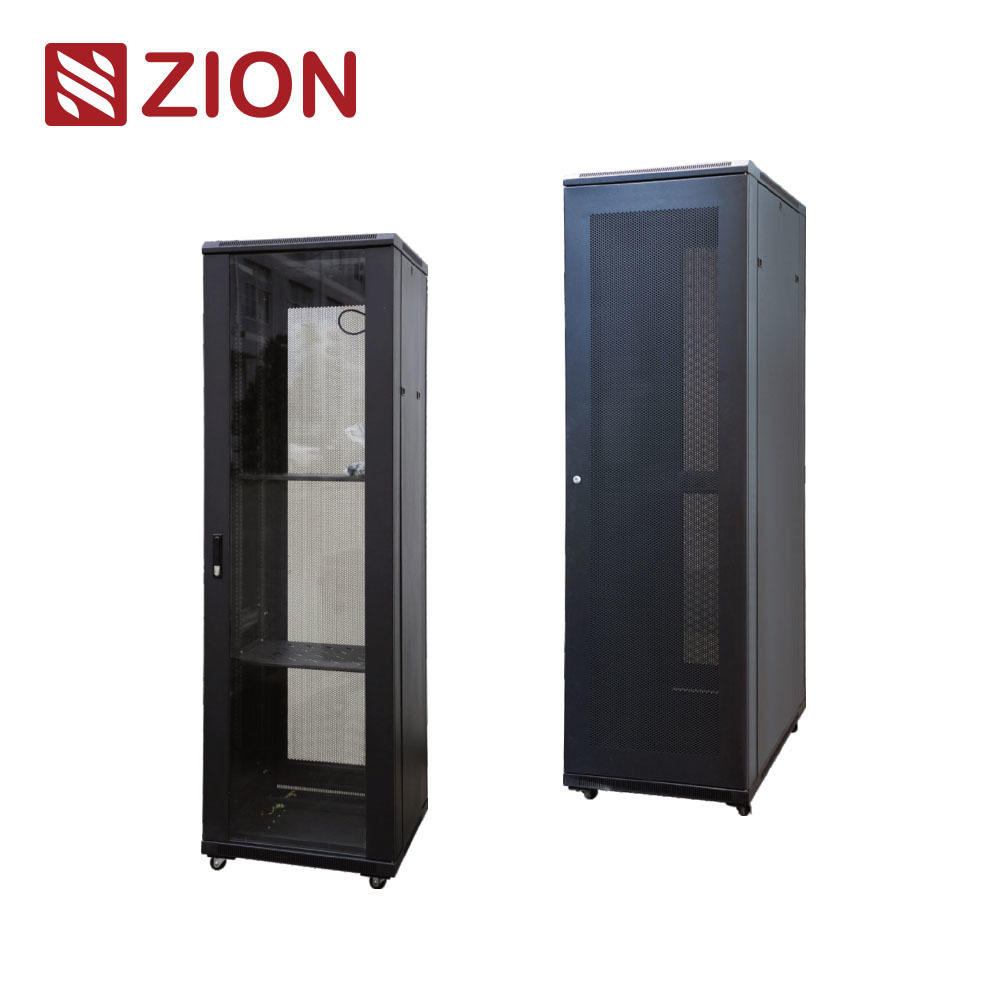

Armoire Réseau Autoportante ZE
Une armoire de périphérie légère avec une conception structurelle simple, un cadre en acier soudé, un montage flexible et une logistique en emballage plat pour les déploiements réseau, télécom, sécurité et de communication de données.
Ingénieurs Réseau
Équipes d'infrastructure de périphérie
Intégrateurs de systèmes
Chefs de projet télécom
Équipes d'approvisionnement
Opérateurs d'installations
À retenir rapidement
- Armoire de périphérie légère conçue pour les équipements réseau, télécom, sécurité et de communication de données où la structure simple et le déploiement pratique sont importants.
- Le cadre soudé, les rails de montage réglables, les panneaux amovibles et la porte avant en verre trempé facilitent l'installation et la maintenance.
- La livraison en emballage plat réduit le volume d'expédition à environ 40 %, ce qui en fait un choix pratique pour les projets de périphérie et distribués sensibles aux coûts.
Contenu
- Présentation du produit
- Caractéristiques principales
- Spécifications techniques
- Scénarios d'application
- Règles de décision / Raccourci de l'ingénieur
- Sélection du modèle et de la taille
- Coût, risque et maintenabilité
- Conclusion
■ 1) Présentation du produit
L'armoire réseau autoportante ZE est positionnée comme une armoire de périphérie légère avec une conception structurelle simple et précise. Elle offre une solution d'enceinte fiable pour les équipements réseau, télécom, sécurité et de communication de données où l'installation pratique et le coût maîtrisé sont plus importants qu'une surdimensionnement pour usage intensif.
Sa valeur est simple : stabilité du cadre soudé, structure de montage flexible, préparation de base pour la gestion des câbles et efficacité du transport en emballage plat. Pour les sites distribués et les déploiements de périphérie, cet équilibre est souvent plus important que l'achat d'une classe d'armoire plus grande que ce que le projet nécessite réellement.
Réalité du terrain
Les déploiements de périphérie et de succursales privilégient généralement la simplicité, l'efficacité du fret et un accès fonctionnel plutôt que l'épaisseur maximale de l'armoire ou une porte haut de gamme complexe.
Règle pratique
Si votre site supporte une charge d'équipement modérée et nécessite un déploiement économique, choisissez une armoire de périphérie légère dimensionnée pour le cas d'utilisation réel au lieu de choisir par défaut une plateforme de rack plus lourde.
■ 2) Caractéristiques principales
La série ZE est conçue pour un déploiement simple, une maintenance accessible et une utilisation en périphérie plus légère. Ses caractéristiques principales soutiennent les projets qui nécessitent une installation fiable sans le coût et le poids d'une enceinte de classe serveur complète.
| Caractéristique |
Point de conception |
Valeur d'ingénierie |
| Conception structurelle de précision |
Structure de cadre soudé |
Fournit un support de base stable pour l'installation d'équipements de périphérie |
| Transport en emballage plat |
L'expédition non assemblée réduit le volume à environ 40 % |
Aide à réduire les coûts de fret et de stockage dans les projets de déploiement |
| Porte avant en verre trempé |
S'ouvre à plus de 180° |
Améliore la visibilité et l'accès pour la maintenance avant |
| Panneaux amovibles |
Panneau latéral et porte arrière avec loquet |
Accélère l'accès au service pour les équipes sur le terrain |
| Pieds et roulettes |
Pieds réglables pour la stabilité, roulettes pour la mobilité |
Permet le déplacement de l'armoire et le positionnement final |
| Prêt pour la gestion des câbles |
Entrée supérieure et entrée de câble inférieure réglable |
Améliore la propreté de l'installation sur les sites de périphérie |
| Rails de montage réglables |
Les profils en forme de S se déplacent vers l'avant et vers l'arrière |
S'adapte à plus de combinaisons de profondeur d'équipement |
| Compatible avec les accessoires |
Prend en charge les accessoires de rack standard |
Maintient l'utilité de l'armoire au fil du temps pour les mises à niveau courantes |
À retenir
L'armoire ZE est conçue pour un déploiement pratique en périphérie : structure simple, charge modérée, accès aux câbles fonctionnel et coût de transport réduit.
■ 3) Spécifications techniques
Pour les ingénieurs et les acheteurs, les seuils les plus importants ici sont l'épaisseur du matériau, la capacité de charge statique, la conformité aux normes et si le niveau de construction correspond au site prévu. La série ZE est clairement positionnée en dessous des armoires plus lourdes, ce qui est utile lorsque vous souhaitez une enceinte plus légère et plus économique.
| Article |
Spécification |
Signification de la sélection |
| Matériau du cadre |
Acier laminé à froid de haute qualité SPCC |
Matériau de base approprié pour la construction d'enceintes légères |
| Épaisseur du profil de montage |
2,0 mm |
Utile pour la fiabilité du montage même dans une plateforme d'armoire plus légère |
| Épaisseur du cadre et de l'angle de montage |
1,2 mm |
Indique que l'armoire est destinée à un usage plus léger par rapport aux plateformes de classe serveur |
| Épaisseur de la bordure de la porte avant |
1,2 mm |
Soutient la résistance de base de la porte et la facilité de service |
| Épaisseur des autres pièces |
0,8 mm |
Aide à réduire le poids et le coût de l'armoire |
| Traitement de surface |
Dégraissage → Décapage → Phosphatation → Revêtement en poudre électrostatique |
Améliore la cohérence de la finition et la résistance à la corrosion |
| Capacité de charge statique |
Jusqu'à 300 kg |
Seuil de décision clé pour l'utilisation en périphérie légère |
| Niveau de protection |
IP20 |
Convient aux environnements intérieurs contrôlés |
| Conformité aux normes |
ANSI/EIA RS-310-D, CEI 60297-2, DIN 41491 Partie 1 et Partie 7, GB/T 3047.2-92 |
Prend en charge la compatibilité avec les équipements de rack mondiaux de 19 pouces |
Réalité du terrain
La capacité de charge statique de 300 kg est la véritable ligne de démarcation ici. Elle rend la ZE adaptée à de nombreuses applications de périphérie et de succursale, mais pas aux déploiements de serveurs denses et lourds.
Règle pratique
Choisissez la ZE lorsque vous avez besoin d'une armoire plus légère avec un montage flexible et un coût logistique réduit. Passez à une série plus lourde lorsque le poids ou la densité de l'équipement augmente considérablement.
■ 4) Scénarios d'application
La série ZE convient mieux aux déploiements de périphérie et distribués où la charge d'équipement est modérée et où la simplicité d'installation est importante. Elle convient parfaitement aux salles de succursales, aux sites de périphérie télécom, aux nœuds de sécurité et aux petites armoires de communication.
| Application |
Besoin typique |
Focus de l'armoire recommandée |
| Sites réseau de périphérie |
Boîtier structuré compact avec maintenance accessible |
Utiliser une profondeur pratique et une planification simple de l'entrée des câbles |
| Salles télécom |
Support fiable pour les équipements de communication mixtes |
Prioriser l'ajustement des rails et l'accès à la porte |
| Systèmes de sécurité |
Montage simple et organisé des équipements |
Se concentrer sur l'accès aux panneaux et la charge gérable |
| Nœuds de communication de données |
Compatibilité standard 19 pouces avec une construction légère |
Choisir la bonne hauteur U et la bonne profondeur pour l'espace de réserve futur |
| Déploiements de succursales / distribués |
Déploiement économique et efficacité du transport |
Profiter de la livraison en emballage plat |
■ 5) Règles de décision / Raccourci de l'ingénieur
La question clé de sélection n'est pas de savoir si la ZE est moins chère qu'une armoire plus lourde. La vraie question est de savoir si votre projet a vraiment besoin d'une marge structurelle supérieure à celle que la ZE est conçue pour fournir. Pour de nombreux sites de périphérie, la réponse est non.
| Si votre projet ressemble à ceci |
Préoccupation principale |
Meilleur choix |
Pourquoi |
| Site de succursale ou de périphérie avec une charge d'équipement modérée |
Déploiement rentable |
Armoire de périphérie légère ZE |
Correspond à la charge modérée et aux besoins de déploiement pratiques |
| Besoin de fret réduit et de livraison distribuée plus facile |
Logistique |
Modèle de transport en emballage plat |
Réduit considérablement le volume d'expédition |
| Besoin d'un accès avant fréquent et d'une vérification visible de l'équipement |
Commodité de maintenance |
Porte avant en verre trempé avec ouverture à 180° |
Améliore l'accessibilité et la visibilité de l'inspection |
| Profondeurs d'appareils mixtes dans une même armoire |
Flexibilité de montage |
Rails de montage en forme de S réglables |
Meilleur ajustement pour une profondeur d'équipement variée |
| Serveurs lourds, batteries denses ou équipements à masse élevée |
Marge de charge |
Vérifier une plateforme d'armoire plus lourde à la place |
La charge statique de 300 kg définit la limite utilisable de la ZE |
| Besoin d'un modèle large et d'une expansion future des câbles |
Planification de l'espace |
Choisir des familles de 800 mm de largeur et des modèles plus profonds |
Améliore la flexibilité d'installation et la capacité de réserve |
Raccourci de l'ingénieur
La ZE fonctionne mieux lorsque le projet est modéré en poids, distribué en emplacement et sensible au coût du fret ou du déploiement.
Raccourci de l'acheteur
Utilisez la ZE lorsque vous souhaitez la classe d'armoire pratique la plus basse qui offre toujours une structure stable, un montage réglable et une compatibilité avec les accessoires standard.
■ 6) Sélection du modèle et de la taille
La série ZE offre de larges combinaisons de largeur, profondeur et hauteur de 18U à 47U. En pratique, la sélection doit suivre trois vérifications : l'espace U requis, la profondeur de l'équipement et si une largeur de 600 mm ou 800 mm offre le bon confort d'installation.
| Gamme U |
Exemples de largeur 600 mm |
Exemples de largeur 800 mm |
Utilisation typique |
| 18U / 22U |
ZE6618 / ZE6818 / ZE6918 / ZE6018 ; ZE6622 / ZE6822 / ZE6922 / ZE6022 |
ZE8618 / ZE8818 / ZE8918 / ZE8018 ; ZE8622 / ZE8822 / ZE8922 / ZE8022 |
Sites de périphérie compacts et moyens |
| 27U / 32U |
ZE6627 / ZE6827 / ZE6927 / ZE6027 ; ZE6632 / ZE6832 / ZE6932 / ZE6032 |
ZE8627 / ZE8827 / ZE8927 / ZE8027 ; ZE8632 / ZE8832 / ZE8932 / ZE8032 |
Salles de succursales et de communication typiques |
| 37U / 42U |
ZE6637 / ZE6837 / ZE6937 / ZE6037 ; ZE6642 / ZE6842 / ZE6042 / ZE6242 |
ZE8637 / ZE8837 / ZE8937 / ZE8037 ; ZE8642 / ZE8842 / ZE8042 / ZE8242 |
Nœuds de périphérie plus grands et armoires télécom |
| 45U / 47U |
ZE6645 / ZE6845 / ZE6045 / ZE6245 ; ZE6647 / ZE6847 / ZE6047 / ZE6247 |
ZE8645 / ZE8845 / ZE8045 / ZE8245 ; ZE8647 / ZE8847 / ZE8047 / ZE8247 |
Armoires hautes où une structure légère est toujours acceptable |
Note de sélection
Les couleurs standard des armoires incluent le RAL 9004 et le RAL 7035, d'autres couleurs sont disponibles. Les accessoires optionnels comprennent une étagère fixe, un plateau clavier, une étagère coulissante, un kit d'éclairage, un kit de mise à la terre, une brosse d'entrée de câble et des options de palette.
■ 7) Coût, risque et maintenabilité
La plateforme ZE est fondamentalement axée sur le déploiement rentable en périphérie. Cela la rend attrayante, mais seulement lorsque la structure légère correspond toujours à la charge d'équipement réelle et au schéma de maintenance du site.
| Zone d'évaluation |
Risque en cas de mauvaise application |
Avantage de l'armoire ZE |
Effet pratique |
| Coût du projet |
Dépenses excessives pour des classes d'armoires plus lourdes |
Positionnement économique léger |
Meilleure adéquation pour les déploiements distribués sensibles aux coûts |
| Logistique |
Volume de transport élevé et friction de déploiement |
La livraison en emballage plat réduit le volume d'expédition |
Améliore l'efficacité du fret pour les projets multi-sites |
| Accès à la maintenance |
Service lent et accès avant/arrière gênant |
Ouverture de la porte avant à 180° et panneaux amovibles |
Accès terrain plus rapide pour les installateurs et les équipes de service |
| Routage des câbles |
Planification d'entrée de câble désordonnée ou inefficace |
Entrée supérieure et entrée inférieure réglable |
Installation plus propre dans les environnements de périphérie |
| Marge de charge |
Utilisation de la ZE au-delà de sa masse d'équipement prévue |
Seuil clair de charge statique de 300 kg |
Aide à définir quand passer à une plateforme plus lourde |
| Flexibilité du cycle de vie |
Incompatibilité des accessoires au fil du temps |
Compatibilité avec les accessoires de rack standard |
Maintient l'utilité de la plateforme lorsque les exigences changent modérément |
■ 8) Conclusion
L'armoire réseau autoportante ZE est une enceinte légère et pratique pour les déploiements de périphérie et distribués. Son cadre soudé, sa structure de montage réglable, son accès avant vitré, sa flexibilité d'entrée de câble et son modèle logistique à structure allégée la rendent utile lorsque la charge d'équipement modérée et le déploiement efficace sont prioritaires.
Pour une sélection plus rapide, confirmez six éléments avant de commander : hauteur U requise, largeur de l'armoire, profondeur de l'armoire, poids total de l'équipement, direction de l'entrée des câbles et préférence de livraison. Cela vous indiquera rapidement si la ZE est le bon choix ou si le projet nécessite une série d'armoires plus lourde.
