Aperçu > Produits> Cabinet et support> Armoire murale à section unique ZM-B avec capacité de charge de 60 kg, porte d'entrée en verre à 180 ° et rails de montage réglables pour le rack réseau

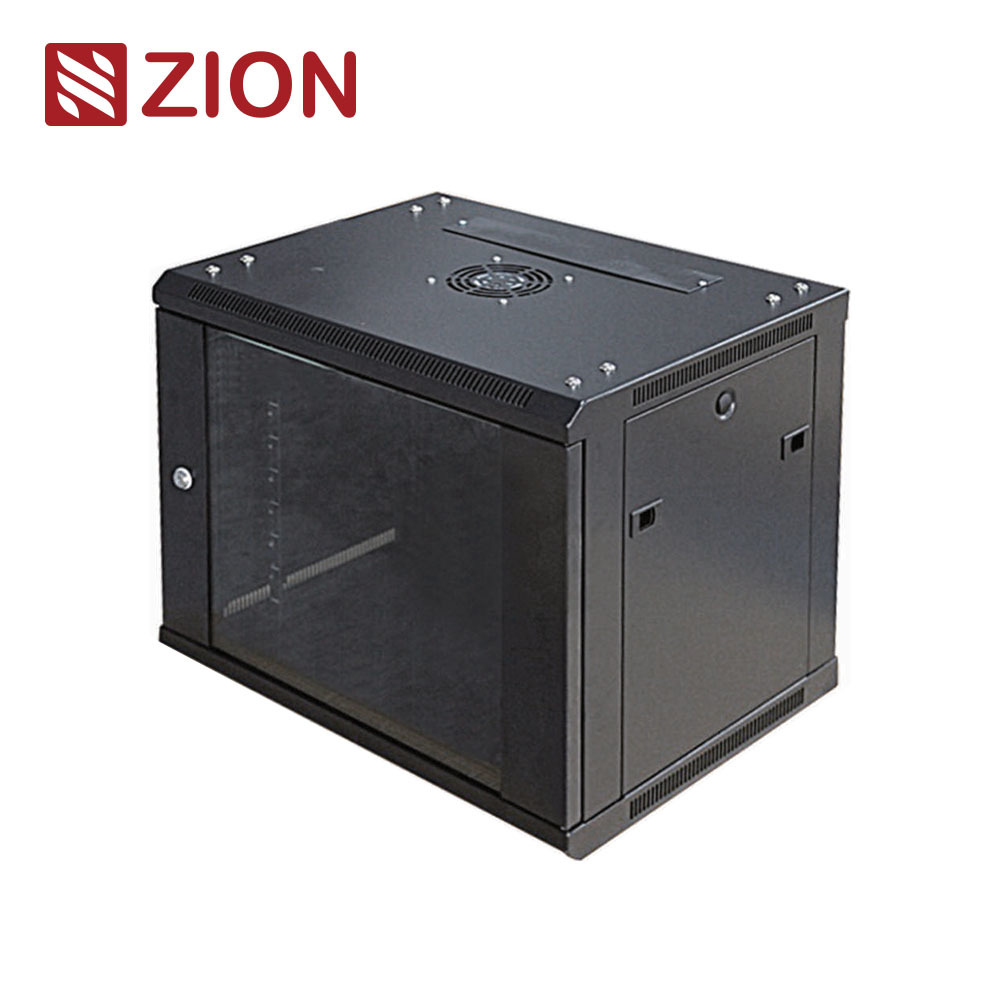

Armoire murale à section unique ZM-B avec capacité de charge de 60 kg, porte d'entrée en verre à 180 ° et rails de montage réglables pour le rack réseau

ZM-B Single Section Wall Cabinet with 60kg Loading Capacity, 180° Glass Front Door, and Adjustable Mounting Rails for Network Rack
ZM-B Single Section Wall Cabinet with 60kg Loading Capacity, 180° Glass Front Door, and Adjustable Mounting Rails for Network Rack
Informations de base
Lieu d'origine: Chine
Nom de marque: Zion communication OR OEM
Certification: ISO, CE, RoHS, UL
Numéro de modèle: Armoire de support réseau
Quantité de commande min: 1 000 PCs
Détails d'emballage: 1 sac de PC/Plastic, PCS/Carton
Délai de livraison: Normalement 10 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 30 000 PCS/mois
meilleur prix Contactez
Détail Infomation
Modèle: Armoire de support réseau Bnad: Communication de Sion
Couleur: Noir, Gris Capacité de chargement: 60 kg
Mettre en évidence:

Armoire murale capacité de charge 60 kg

,

Étagère de la porte d'entrée en verre à 180°

,

Rails de montage réglables

Description de produit

ZM-B Armoire murale à section unique

L'armoire murale à section unique ZM-B est un boîtier compact de 19 pouces monté sur le mur conçu pour les petits nœuds de réseau, les systèmes de vidéosurveillance, les points de distribution de télécommunications, les commutateurs d'accès,et les dispositifs de bord où l'accès est contrôlé, un routage propre, et une maintenance pratique.

Intégrateurs de réseau
Installateurs de caméras de surveillance
Entrepreneurs en télécommunications
Équipes de l'approvisionnement en TI
Gestionnaires de projet
Équipes de déploiement de bord
Un petit déjeuner
  • Une cabine murale compacte de 19 pouces pour les réseaux intérieurs, les caméras de surveillance et les déploiements de bord de télécommunications.
  • Convient lorsque des armoires debout au sol ne sont pas nécessaires mais que l'accès organisé à l'enceinte est toujours nécessaire.
  • Avant de commander, confirmez la profondeur, le style de la porte, le plan des accessoires, le besoin de ventilation et l'état de fixation des murs.
Module d'image réservé

Ajoutez ici la vue avant du produit, la vue de la structure ouverte, l'image de l'option porte ou la photo du projet installé.

Module vidéo réservé

Convient pour une démonstration d'installation, une vidéo d'usine, une comparaison de style de porte ou une explication de mise à niveau de la ventilation.

■ les projets de recherche1) Résumé

L'armoire murale à section unique ZM-B est positionnée comme un boîtier compact de 19 pouces pour les petites et moyennes infrastructures de bord.Systèmes de vidéosurveillance, les points de distribution de télécommunications et les points d'interruption d'accès où une armoire organisée montée sur le mur est plus pratique qu'un support à plancher complet.

Comparée aux options de boîtiers plus basiques, cette série met l'accent sur une structure de cadre en acier renforcé, une compatibilité standard de 19 pouces, un accès avant pratique, des rails de montage réglables,et des options d'entrée de câble flexiblesCela le rend utile pour les équipes d'ingénieurs qui ont besoin d'une enceinte contrôlée sans surdimensionner le projet.

Réalité sur le terrain

L'appareil ne doit pas être choisi uniquement par l'unité de support, l'ajustement réel du projet dépend de la profondeur de l'appareil, du type de porte, de l'accès au service, de la direction du câble, du comportement thermique, de la qualité de l'appareil, de la qualité de l'eau, de la qualité de l'eau, de la qualité de l'eau, de la qualité de l'eau, de la qualité de l'air et de la qualité de l'air.et si la structure murale peut supporter en toute sécurité la charge installée.

Armoire murale à section unique ZM-B avec capacité de charge de 60 kg, porte d'entrée en verre à 180 ° et rails de montage réglables pour le rack réseau 0

■ les projets de recherche2) Principales caractéristiques

L'armoire ZM-B est conçue pour des conditions réelles d'installation et de maintenance.et de la maintenance future.

Caractéristique Ce que cela signifie Bénéfice du projet
Structure du cadre en acier Armoire à section unique avec profil renforcé Améliore la rigidité et la confiance structurelle à long terme
Compatible avec la norme 19′′ Convient pour les équipements de réseau et de télécommunications standard Réduit l'incertitude de compatibilité des équipements
Porte d'entrée en verre à 180° Large ouverture avant pour l'installation et la maintenance Facilite l'inspection et le patch
Panneaux latéraux boulonnés Accès latéral et entretien simples Utile pour l'entretien dans des espaces plus restreints
Entrée du câble supérieur et inférieur Options de plaque de couverture ou de plaque d'arrêt Améliore l'adaptabilité à la direction du routage du site
Rails de montage réglables Profiles en forme de L pour réglage de profondeur Aide à faire correspondre le montage de l'équipement réel
Panneau supérieur prêt à l' utilisation Prend en charge la mise à niveau de la ventilation Utile lorsque la chaleur interne doit être contrôlée activement
Conception de montage murale Panneau arrière pour fixation sécurisée des murs Économise de l'espace au sol et convient aux emplacements de bord distribués

■ les projets de recherche3) Spécifications techniques

Nom de l'article Spécification
Norme de rack 19 pouces
Matériau du cadre SPCC acier laminé à froid de haute qualité
Épaisseur du profil de montage 1.2 mm
Épaisseur des autres pièces 10,0 mm
Traitement de surface Dégrassage → décapage → phosphatation → revêtement en poudre
Capacité de charge statique Jusqu'à 60 kg
Niveau de protection Résistance à la corrosion
La porte d'entrée Porte d'entrée en verre à 180° comme concept standard, avec différentes options de porte d'entrée disponibles
Entrée de câble Options d'entrée de câble supérieur et inférieur, d'extraction ou de plaque de couverture
Ventilation Panneau supérieur prêt à être ventilé
Conformité aux normes L'équipement doit être équipé d'un système de contrôle de la qualité de l'air.
Options de couleur RAL 9004, RAL 7035, autre couleur facultative
Une leçon clé
Résistance à la corrosionsignifie que le déploiement à l'intérieur est la référence prévue.
60 kg de charge statiques'adapte aux équipements de rangement légers et non aux installations lourdes dans les chambres centrales.
Option de porte et correspondance de la profondeurdoivent être confirmés avant la libération des marchés.

Armoire murale à section unique ZM-B avec capacité de charge de 60 kg, porte d'entrée en verre à 180 ° et rails de montage réglables pour le rack réseau 1

■ les projets de recherche4) Construction / Matériaux

Le ZM-B utilise une structure à une section en acier avec une plaque arrière séparée, un support suspendu, une plaque de montage, des panneaux supérieur et inférieur, des panneaux latéraux et un ensemble de porte d'entrée.Cette disposition permet un montage pratique sur le mur, réglage de la profondeur et flexibilité de la porte pour les différents besoins du projet.

Composant Quantité utilisée Matériau / spécifications Finition de surface Les notes
Plaque arrière 1 pièces 0.8 mm d'acier laminé à froid Couche en poudre Je ne sais pas.
Le support suspendu 1 pièces 1Acier laminé à froid de 0,2 mm Couche en poudre Avec serrure
Plaque de montage 2 pièces 0.8 mm d'acier laminé à froid Couche en poudre Je ne sais pas.
Panneau supérieur 1 pour cent 10,0 mm d'acier laminé à froid Couche en poudre Ventilateur prêt
Panneau latéral 2 pièces 0.8 mm d'acier laminé à froid Couche en poudre Structure boulonnée
Cadre 1 pour cent 1Acier laminé à froid de 0,2 mm Couche en poudre Conception du profil renforcé
Rails de montage 4 séries 1Acier laminé à froid de 0,2 mm Couche en poudre en forme de L, réglable
Panneau inférieur 1 pour cent 10,0 mm d'acier laminé à froid Couche en poudre Appui à l'entrée du câble
La porte d'entrée 1 pour cent 1.0 mm d'acier laminé à froid / styles alternatifs Couche en poudre Options de type en verre, en acier ou perforé
Fermeture / vis / écrous / clé française Ensemble inclus Matériel du projet Je ne sais pas. Assistance à l'assemblage et au service

■ les projets de recherche5) Applications

Le ZM-B est le mieux adapté aux sites intérieurs où la concentration de l'équipement est modérée, l'empreinte est limitée et un enclos organisé est toujours nécessaire pour la sécurité et le contrôle du service.Il est particulièrement utile pour les déploiements de bord distribués plutôt que pour les constructions de salles d'équipement centrales..

Scénario d'application Pourquoi le ZM-B est adapté Ce qu'il faut vérifier avant d'obtenir une autorisation
Petit nœud réseau Armoire murale de 19 pouces avec accès pratique au service Profondeur de l'appareil, parcours du câble, support mural
Point du système CCTV Échangeur, enregistreur et accessoires dans une seule boîte Ventilation, option de porte, fréquence d'accès
Point de distribution télécom Prend en charge le déploiement organisé de l'extrémité des télécommunications à l'intérieur Méthode d'entrée de câble, pratique de mise à la terre, ajouts futurs
Couche d'accès à la succursale Bien adapté où un placard de sol serait surdimensionné Exigence de rangement, disposition de l'alimentation, autorisation de maintenance
Point de communication intérieur Fournit une enceinte contrôlée sans utiliser la surface du sol Limite environnementale, accès au service, qualité de l'installation

Armoire murale à section unique ZM-B avec capacité de charge de 60 kg, porte d'entrée en verre à 180 ° et rails de montage réglables pour le rack réseau 2

■ les projets de recherche6) Règles de décision / raccourcis de l'ingénieur

Pour les équipes d'ingénierie et d'approvisionnement, la décision correcte la plus rapide est de valider l'ajustement mural, le niveau de charge, l'adéquation à l'intérieur, la correspondance de profondeur,et la configuration de porte/accessoire requise avant l'homologation de l'armoire.

Point de décision Choisissez ZM-B lorsque Ne choisissez pas quand Direction alternative Coût / risque / incidence sur la maintien
Type d'installation Un boîtier de 19 pouces monté sur le mur est requis Le site a besoin d'un espace de croissance debout au sol ou d'une capacité de salle centrale Utilisez une armoire debout au sol Les armoires murales réduisent l'empreinte et souvent le coût du projet
Niveau de charge La charge de l'équipement reste à moins de 60 kg de capacité statique Des équipements plus lourds ou une réserve structurelle plus forte sont nécessaires Sélectionner une plateforme de support/d'armoire à charge plus élevée Une mauvaise planification de la charge crée un risque de sécurité et de fiabilité à long terme
Environnement Le site est intérieur et IP20 est acceptable Une protection extérieure ou supérieure est nécessaire. Utilisez des solutions de boîtiers à plus forte protection Une mauvaise sélection de l'environnement augmente le risque de défaillance et de maintenance
Adaptation à la profondeur Les options de 450 mm, 600 mm ou 800 mm s'adaptent à la taille réelle du dispositif et à l'allocation de câble Le corps de l'équipement et les connecteurs dépassent la profondeur utilisable Déplacez-vous dans un placard plus profond ou dans une structure différente Les écarts de profondeur provoquent généralement des retards d'installation.
Style de porte Options de verre, d'acier ou perforé avant s'alignent sur les besoins du site Les exigences en matière de débit d'air, de visibilité ou de sécurité ne sont pas encore claires Clarifier la logique de la porte avant la libération de la RFQ Un mauvais choix de porte affecte l'entretien et le comportement thermique
Accès à la maintenance Les panneaux latéraux boulonnés et l'accès avant conviennent au plan de maintenance Le chantier nécessite une plus grande surface de travail interne ou un modèle d'accès inhabituel Utilisez une armoire avec plus d' autorisation de service Une meilleure logique d'accès réduit le travail sur le terrain et le retraitement
Règle pratique

Si le projet est à l'intérieur, monté sur le mur, léger, adapté à la profondeur, et a un plan de porte/accessoire clairement défini, le ZM-B est généralement un choix pratique et à faible risque.

■ les projets de recherche7) Guide de sélection

Une sélection correcte de ZM-B devrait être basée sur les contraintes de déploiement réelles plutôt que sur la seule taille nominale du rack.Les petites hypothèses de configuration se transforment souvent plus tard en problèmes d'installationSurtout en ce qui concerne la profondeur, le style de la porte et la planification des accessoires.

Facteur de sélection Une question à se poser Recommandation
Hauteur en U Combien d'unités de rack sont nécessaires aujourd'hui et après l'expansion? Ajoutez de l'espace libre au lieu de dimensionner uniquement les appareils actuels
Profondeur Quel est le dispositif installé le plus profond, y compris les connecteurs et la courbure du câble? Vérifiez l'espace interne utilisable, pas seulement l'étiquette de l'armoire
Style de porte Le site a- t- il besoin d'une visibilité, d'un flux d'air ou d'une protection solide par une porte? Adaptez le verre, l'acier ou la porte perforée aux besoins réels de fonctionnement
Routage par câble L'entrée sera-t-elle par le haut, par le bas ou par les deux? Confirmer la logique de sortie ou de couverture avant la planification de l'installation
Les accessoires Est-ce qu'une étagère fixe, une étagère en porte-à-faux, une brosse ou un rail en forme de L seront inclus? Les accessoires du lot figurant dans la BOM originale
Planification de la livraison Y a-t-il des couleurs personnalisées, des options de porte ou des combinaisons d'accessoires non standard? Congelez la configuration finale avant la planification de la production
Le souci Principaux risques Action de contrôle Pourquoi c'est utile
Décalage de profondeur Les dispositifs installés ne correspondent pas à l'allocation de câble Corps du dispositif de mesure plus espace de sortie du connecteur Réduit les retards de retouche et de site
Faux choix de porte Faible débit d'air ou accès avant inapproprié Correspondance entre le type de porte et l'environnement et le schéma de maintenance Améliore les performances thermiques et de service
Omission accessoire Manque d'étagère ou de support de câble sur le site Confirmer la liste complète des accessoires lors de la soumission Prévient les lacunes de montage et les perturbations du calendrier
Qualité des fixations murales Problème de sécurité structurelle après installation Vérifiez à l'avance le substrat mural et la méthode de montage Améliore la sécurité et la fiabilité à long terme
Comportement thermique Accumulation de chaleur dans l'espace fermé des équipements Planifier le support du ventilateur et sélectionner le style de porte en conséquence Prolonge la stabilité et la durée de vie des équipements

■ les projets de recherche8) Liste des modèles

Le numéro de modèle. Taille (U) Largeur (mm) Profondeur (mm)
ZMB-6404 4U 600 450
ZMB-6406 6U 600 450
ZMB-6409 9U 600 450
ZMB-6412 12U 600 450
ZMB-6415 15U 600 450
ZMB-6418 18U 600 450
ZMB-6422 22U 600 450
ZMB-6427 27U 600 450
ZMB-6815 15U 600 800
Le numéro de modèle. Taille (U) Largeur (mm) Profondeur (mm)
ZMB-6404 4U 600 600
ZMB-6406 6U 600 600
ZMB-6409 9U 600 600
ZMB-6412 12U 600 600
ZMB-6415 15U 600 600
ZMB-6418 18U 600 600
ZMB-6422 22U 600 600
ZMB-6427 27U 600 600
ZMB-6818 18U 600 800

■ les projets de recherche9) FAQ

1Pour quel équipement est principalement conçu ce cabinet?

Il est conçu pour les petits nœuds de réseau, les systèmes de vidéosurveillance, les points de distribution de télécommunications, les commutateurs d'accès et autres périphériques de 19 pouces légers.

2Est-il adapté à l'installation en extérieur?

Le niveau de protection indiqué est IP20, il est donc destiné à être utilisé à l'intérieur.

3Quelles options de porte d'entrée peuvent être envisagées?

Le schéma de structure indique différents choix de portes d'entrée, y compris les styles de portes en verre, en acier et en acier perforé en fonction de la visibilité, du débit d'air et des exigences du projet.

4Comment choisir entre 450 mm, 600 mm et 800 mm de profondeur?

Commencez par le dispositif le plus profond installé, puis ajoutez de l'espace pour les connecteurs, la capacité de courbure du câble et le dégagement d'entretien.pas seulement de la nomination du cabinet.

5Quels accessoires optionnels peuvent être discutés lors de l'approvisionnement?

Les articles optionnels comprennent une étagère fixe, diverses options de porte d'entrée, une bande décorative pour le côté en verre, une brosse d'entrée de câble, un panneau de verre fumé, une étagère en porte-à-faux et un rail de montage en forme de L.

6Qu'est-ce que le service d'approvisionnement doit confirmer avant de passer une commande?

Confirmez le numéro de modèle, la hauteur en U, la profondeur, le style de la porte, la liste des accessoires, l'état des murs, la quantité, la couleur, et si le plan thermique et d'entretien correspond à la configuration de l'armoire.

■ les projets de recherche10) Conclusion

L'armoire murale à section unique ZM-B est une solution pratique montée sur un mur intérieur pour les déploiements de réseau compact de 19 pouces, de vidéosurveillance et de télécommunications.Il se distingue par sa structure en acier renforcé, la conception réglable des rails, la flexibilité de la porte et l'adaptabilité des accessoires plutôt que par une capacité inutilement trop grande.

Pour obtenir le meilleur résultat du projet, définissez l'armoire en fonction des conditions réelles du site: installation murale, profondeur utilisable, besoins thermiques, modèle de service et logique de la porte d'entrée.Lorsque ces conditions sont alignées tôt, ZM-B devient un choix d'enceinte rentable et à faible risque pour les projets d'infrastructure distribuée.
