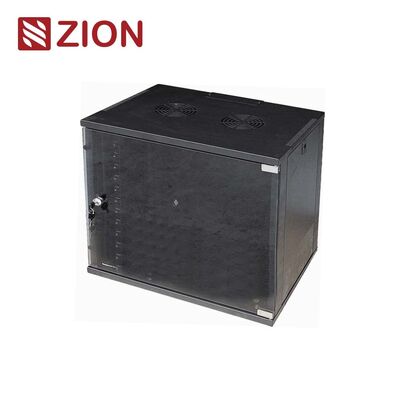

Armoire murale à section unique ZM-C avec capacité de charge de 60 kg, structure en acier et porte d'entrée en verre trempé

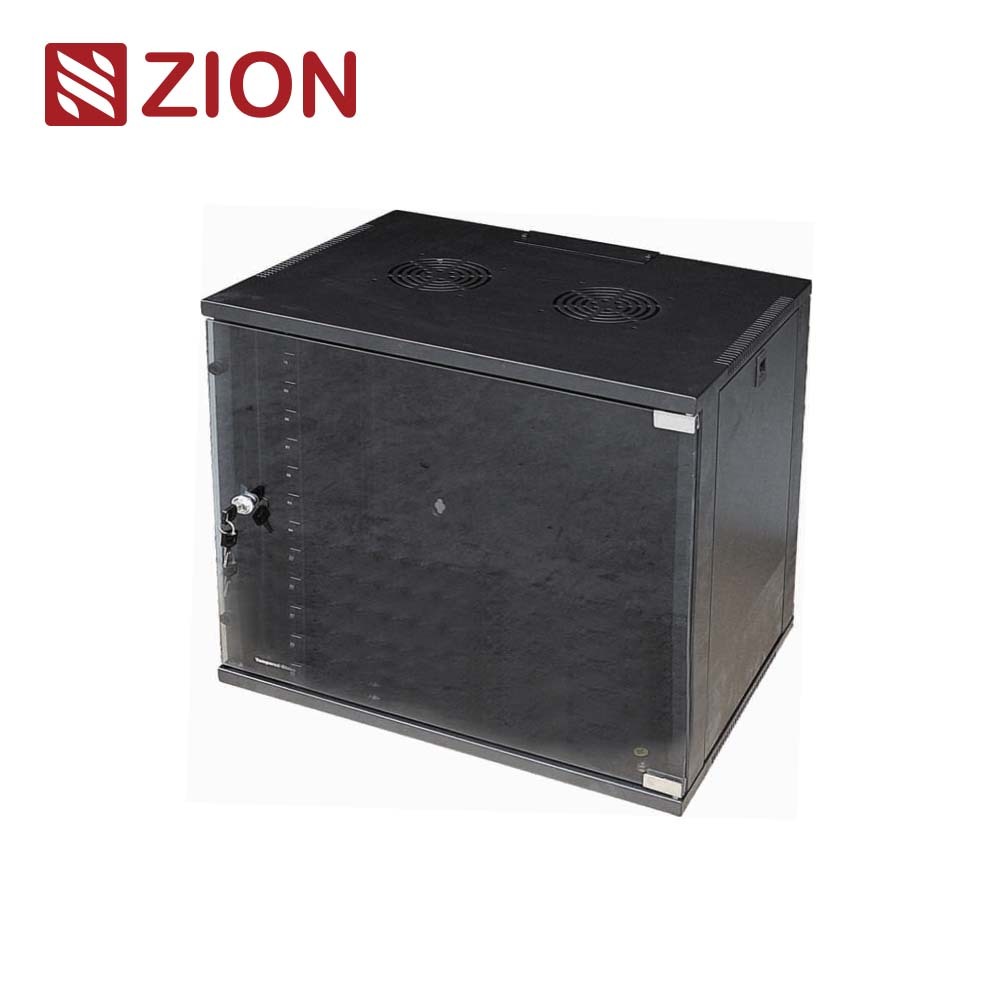

ZM-C Single Section Wall Cabinet with 60kg Loading Capacity, Steel Frame Structure, and Tempered Glass Front Door
ZM-C Single Section Wall Cabinet with 60kg Loading Capacity, Steel Frame Structure, and Tempered Glass Front Door
Informations de base
Lieu d'origine: Chine
Nom de marque: Zion communication OR OEM
Certification: ISO, CE, RoHS, UL
Numéro de modèle: Armoire de support réseau
Quantité de commande min: 1 000 PCs
Détails d'emballage: 1 sac de PC/Plastic, PCS/Carton
Délai de livraison: Normalement 10 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 30 000 PCS/mois
meilleur prix Contactez
Détail Infomation
Modèle: Armoire de support réseau Bnad: Communication de Sion
Couleur: Noir, Gris Capacité de chargement: 60 kg
Mettre en évidence:

Armoire murale capacité de charge 60 kg

,

Armoire à support de réseau à structure en acier

,

Porte d'entrée en verre trempé

Description de produit

ZM-C Armoire murale à section unique

L'armoire murale à section unique ZM-C est une enceinte murale compacte de 19 pouces conçue pour les petits réseaux, les télécommunications et les installations de sécurité où le routage organisé du câble, l'accès pratique,et un déploiement fiable d'équipements légers sont nécessaires.

Intégrateurs de réseau
Entrepreneurs en télécommunications
Installateurs de sécurité
Équipes de l'approvisionnement en TI
Gestionnaires de projet
Équipes de déploiement de bord
Un petit déjeuner
  • Une cabine murale compacte de 19 pouces pour les réseaux intérieurs, les télécommunications et les applications de sécurité.
  • Il est préférable de l'utiliser lorsque les armoires debout au sol ne sont pas nécessaires, mais que l'accès organisé à l'enceinte est toujours nécessaire.
  • Avant de commander, confirmez la profondeur de l'équipement, le besoin de ventilation, la méthode de fixation du mur et la marge d'expansion future.
Demande de feuille de données / échantillon
Voir les règles de décision
Le contenu
  1. Résumé
  2. Principales caractéristiques
  3. Spécifications techniques
  4. Construction / Matériaux
  5. Applications
  6. Règles de décision / raccourci de l'ingénieur
  7. Guide de sélection
  8. Questions fréquentes
  9. Conclusion
Module d'image réservé

Ajoutez ici la vue avant du produit, l'image du profil de montage interne, la scène de projet installée ou la vue de maintenance à porte ouverte.

Module vidéo réservé

Convient pour une démonstration d'installation, une vue d'ensemble de l'usine, une explication du routage des câbles ou une présentation de la mise à niveau de la ventilation.


■ les projets de recherche1) Résumé

L'armoire murale à section unique ZM-C est positionnée comme un boîtier compact de 19 pouces pour les petits réseaux, les télécommunications et les installations de sécurité.Il est conçu pour les déploiements en intérieur légers où une armoire debout au sol serait surdimensionnée, mais la protection de l'équipement, le routage organisé et l'accès contrôlé sont toujours nécessaires.

Sa structure en acier, son système de montage réglable et sa conception de gestion des câbles le rendent adapté à des applications pratiques sur les bords.,mais aussi l'équilibre entre la commodité d'installation, l'accès à la maintenance et la compatibilité des équipements.

Réalité sur le terrain

Le bon placard doit être sélectionné en fonction des conditions réelles de déploiement, pas seulement de la taille de l'unité de support.La charge thermique de l'équipement détermine souvent si le projet reste facile à entretenir après installation..

Armoire murale à section unique ZM-C avec capacité de charge de 60 kg, structure en acier et porte d'entrée en verre trempé 0

■ les projets de recherche2) Principales caractéristiques

L'armoire ZM-C est conçue pour faciliter l'installation et l'entretien efficaces dans des environnements intérieurs compacts.Sa structure et ses caractéristiques de routage se concentrent sur la facilité d'utilisation réelle du projet plutôt que sur la complexité inutile.

Caractéristique Ce que cela signifie Bénéfice du projet
Structure du cadre en acier Armoire à une seule section avec un savoir-faire précis Améliore la rigidité et la fiabilité de l'installation
19′′ Compatible avec les équipements Convient pour les appareils informatiques et télécoms standard Simplifie la planification de la compatibilité des équipements
Porte d'entrée en verre trempé Structure soudée avec ouverture supérieure à 180° Facilite l'installation, l'inspection et la maintenance
Panneaux latéraux boulonnés Accès facile à l'installation et à la maintenance Réduit les difficultés du ministère.
Entrée du câble supérieur et inférieur Plaque de couverture pour le routage organisé Améliore la discipline des câbles et l'ordre de l'acheminement
Rails de montage réglables Profiles en forme de L pour réglage de profondeur Prend en charge un ajustement plus précis de l'équipement
Panneau supérieur prêt à l' utilisation Prend en charge la mise à niveau de la ventilation Utile lorsque la gestion thermique active est nécessaire

■ les projets de recherche3) Spécifications techniques

Nom de l'article Spécification
Norme de rack 19 pouces
Matériau du cadre SPCC acier laminé à froid de haute qualité
Épaisseur du profil de montage 1.2 mm
Épaisseur des autres pièces 10,0 mm
Traitement de surface Dégrassage → décapage → phosphatation → revêtement en poudre
Capacité de charge statique Jusqu'à 60 kg
Niveau de protection Résistance à la corrosion
La porte d'entrée Porte d'entrée en verre trempé
Ouverture de porte Plus de 180°
Entrée de câble Entrée de câble supérieure et inférieure avec plaque de couverture
Ventilation Panneau supérieur prêt à être ventilé
Conformité aux normes L'équipement doit être équipé d'un système de contrôle de la qualité de l'air.
Positionnement de l'application Déploiement d'équipements légers pour les réseaux intérieurs, les télécommunications et les installations de sécurité
Une leçon clé
Résistance à la corrosionsignifie que l'utilisation à l'intérieur est la condition de déploiement de base.
60 kg de charge statiques'adapte aux équipements légers et non aux équipements lourds.
Réglage de la profondeur et orientation des câblesdoit être comparé à la disposition réelle de l'équipement avant l'achat.

Armoire murale à section unique ZM-C avec capacité de charge de 60 kg, structure en acier et porte d'entrée en verre trempé 1

■ les projets de recherche4) Construction / Matériaux

L'armoire ZM-C utilise l'acier laminé à froid SPCC comme matériau de construction principal et combine un corps d'armoire, des panneaux latéraux, un profil de montage, une porte d'entrée,une structure de verrouillage dans un format compact monté au murSa structure est conçue autour d'un accès pratique et d'un déploiement organisé léger plutôt que d'une capacité trop importante.

Élément de structure Définition Valeur technique
Couverture Couverture supérieure avec zone prête à être ventilée Soutenir une mise à niveau organisée de l'accès et de la ventilation
Corps du Cabinet Corps principal de l'enceinte structurelle Forme le cadre de charge compact
Panneau latéral Panneau d'accès latéral boulonné Améliore l'accessibilité à l'installation et à la maintenance
Profil de montage Structure réglable en forme de L Aide à faire correspondre la profondeur et le positionnement de l'équipement
La porte d'entrée Porte en verre trempé dont l'ouverture est supérieure à 180° Prend en charge l'inspection visuelle et facilite l'accès avant
Fermeture Fermeture de sécurité de base Ajout d'un accès contrôlé pour les équipements installés
Règle pratique

Pour les armoires murales compactes, la qualité de la structure est la plus importante lorsque l'espace de travail est limité.et les rails réglables réduisent souvent plus de travail sur le terrain qu'une simple comparaison d'épaisseur seule.

Armoire murale à section unique ZM-C avec capacité de charge de 60 kg, structure en acier et porte d'entrée en verre trempé 2

■ les projets de recherche5) Applications

Le ZM-C est le mieux adapté aux projets intérieurs où la densité des équipements est modérée, l'espace est limité et un boîtier contrôlé est nécessaire pour assurer l'ordre opérationnel et la commodité de la maintenance.

Scénario d'application Pourquoi le ZM-C est adapté Ce qu'il faut vérifier avant d'obtenir une autorisation
Installation de petits réseaux Un boîtier compact de 19 pouces monté sur le mur pour les appareils standard Profondeur de l'appareil, direction du câble, support mural
Point d'extrémité des télécommunications Prend en charge le déploiement organisé d'appareils de télécommunication intérieurs Parcours d'entrée du câble, dégagement de service, espace de croissance
Installation de sécurité Convient pour les concentrations d'équipement compact dans des espaces intérieurs protégés Charge thermique, exigence de verrouillage, fréquence de maintenance
Équipement d'accès du côté de la succursale Utile lorsqu'une armoire debout au sol serait excessive Besoin d'étagères, arrangement électrique, expansion future
Déploiement en intérieur pour un usage léger Fournit un enclos ordonné et pratique sans utiliser la surface du sol Qualité de l'installation, voie d'accès, adéquation environnementale

■ les projets de recherche6) Règles de décision / raccourcis de l'ingénieur

Pour la plupart des équipes d'ingénierie et d'approvisionnement, le choix le plus rapide est de vérifier la méthode d'installation, l'adéquation à l'intérieur, la profondeur de l'équipement, l'accès au service,et le comportement thermique avant de verrouiller le modèle d'armoire.

Point de décision Choisissez ZM-C lorsque Ne choisissez pas quand Direction alternative Coût / risque / incidence sur la maintien
Type d'installation Un boîtier de 19 pouces monté sur le mur est requis Le projet nécessite une capacité au sol ou une extension de la salle centrale Utilisez une armoire debout au sol L'utilisation correcte des armoires murales permet d'économiser de l'empreinte et du coût du projet
Niveau de charge L'équipement reste dans la plage de charge statique de 60 kg Le chantier nécessite un soutien d'équipement plus lourd ou une réserve structurelle plus importante Sélectionnez une plate-forme d'armoire à charge plus élevée Un mauvais choix de charge augmente le risque de sécurité et de fiabilité
Environnement Le site est intérieur et IP20 est acceptable Une protection extérieure ou supérieure est nécessaire. Utilisez des solutions de boîtiers à plus forte protection Un mauvais choix d'environnement augmente le risque d'entretien et de défaillance
Correspondance de profondeur L'espace de montage ajusté s'adapte à la profondeur réelle du dispositif et à la capacité du câble Le corps de l'équipement et les connecteurs dépassent l'espace utilisable de l'armoire Passer à un format d'armoire plus profond ou différent Le décalage de profondeur est une cause fréquente de retard d'installation
Comportement thermique La charge thermique est modérée et le support prêt au ventilateur est suffisant Les dispositifs fermés génèrent une chaleur élevée persistante sans planification thermique Choisissez une solution plus grande ou plus orientée vers la ventilation Ignorer la chaleur réduit la durée de vie et la stabilité opérationnelle de l'équipement
Modèle d'accès L'accès avant et la logique de service des panneaux latéraux correspondent au plan de maintenance Le chantier nécessite un accès de travail inhabituellement fréquent à l'arrière ou du côté large Utilisez une armoire avec plus d' autorisation de service Une conception adéquate de l'accès réduit le travail et les retouches
Règle pratique

Si le projet est à l'intérieur, monté sur le mur, léger, adapté à la profondeur et gérable thermiquement, le ZM-C convient généralement bien aux applications de réseau compact, de télécommunications et de sécurité.

■ les projets de recherche7) Guide de sélection

Dans les achats B2B, les problèmes les plus courants proviennent de la sous-estimation de la profondeur de l'équipement, de la direction d'entrée du câble,et espace de service après installation.

Facteur de sélection Une question à se poser Recommandation
Capacité des rayonnages Combien d'appareils et d'accessoires doivent être installés maintenant et plus tard? Laissez de l'espace de réserve au lieu de dimensionner uniquement à la charge actuelle
Profondeur Quelle est la profondeur réelle de l'appareil, y compris les connecteurs et la courbure du câble? Vérifier la profondeur utilisable avec des dessins réels de l'appareil si possible
Routage par câble L'entrée sera-t-elle par le haut, par le bas ou par les deux? Confirmer le tracé et l'utilisation de la plaque de couverture avant l'installation
Ventilation Les équipements fermés généreront-ils suffisamment de chaleur pour nécessiter un soutien actif du ventilateur? Évaluer l'option du ventilateur au cours de la phase de cotation
Accès au service Y a-t-il suffisamment d'espace libre devant et sur les côtés pour l'entretien? Réserver l'espace de travail avant de fixer la position finale du mur
Exécution du projet Y a-t-il des exigences personnalisées qui affectent le BOM final? Congeler la configuration complète de l'armoire avant la planification de la production
Un raccourci pour l'ingénieur.

Commencez par le type d'installation, puis confirmez la profondeur de l'appareil, la charge, la ventilation et l'espace de service.

■ les projets de recherche8) FAQ

1. Pour quelles applications est principalement conçu l'armoire ZM-C?

Il est conçu pour les petits réseaux intérieurs, les télécommunications et les installations de sécurité nécessitant un boîtier compact de 19 pouces monté sur le mur.

2Cet armoire est-il adapté pour le déploiement en extérieur?

Le niveau de protection indiqué est IP20, il est donc destiné à une utilisation en intérieur.

3Quel type d'équipement peut y être installé?

Il convient aux appareils informatiques et de télécommunications standard de 19 pouces dans les limites de charge et de profondeur légères de l'armoire.

4Pourquoi les rails de montage réglables sont-ils importants?

Les rails de montage réglables en forme de L permettent de faire correspondre la profondeur et le positionnement réels de l'appareil, ce qui réduit le risque de déséquilibre de l'installation.

5Est-ce que le cabinet prend en charge les améliorations de ventilation?

Le panneau supérieur est équipé d'un ventilateur, ce qui facilite la planification de la ventilation active en cas de besoin.

6Que doit confirmer le service d'approvisionnement avant de commander?

L'approvisionnement doit confirmer la profondeur de l'équipement, la direction de l'entrée du câble, l'état du mur, le besoin de ventilation, la quantité et si le plan d'entretien correspond à la disposition des armoires.

■ les projets de recherche9) Conclusion

L'armoire murale à section unique ZM-C est une solution murale pratique et fiable pour les réseaux intérieurs compacts, les télécommunications et les déploiements de sécurité.système de montage réglable, une conception organisée des entrées de câbles et un accès pratique au service plutôt qu'une surdimensionnement inutile.

Pour obtenir les meilleurs résultats, évaluez le projet en fonction des conditions réelles d'installation: profondeur de l'appareil, environnement intérieur, support mural, charge thermique et accès à la maintenance.Le ZM-C devient un choix de boîtier rentable pour le déploiement organisé d'équipements légers.
