Aperçu > Produits> Câblage structuré de cuivre> Prise sans outil RJ45 FTP CAT6A

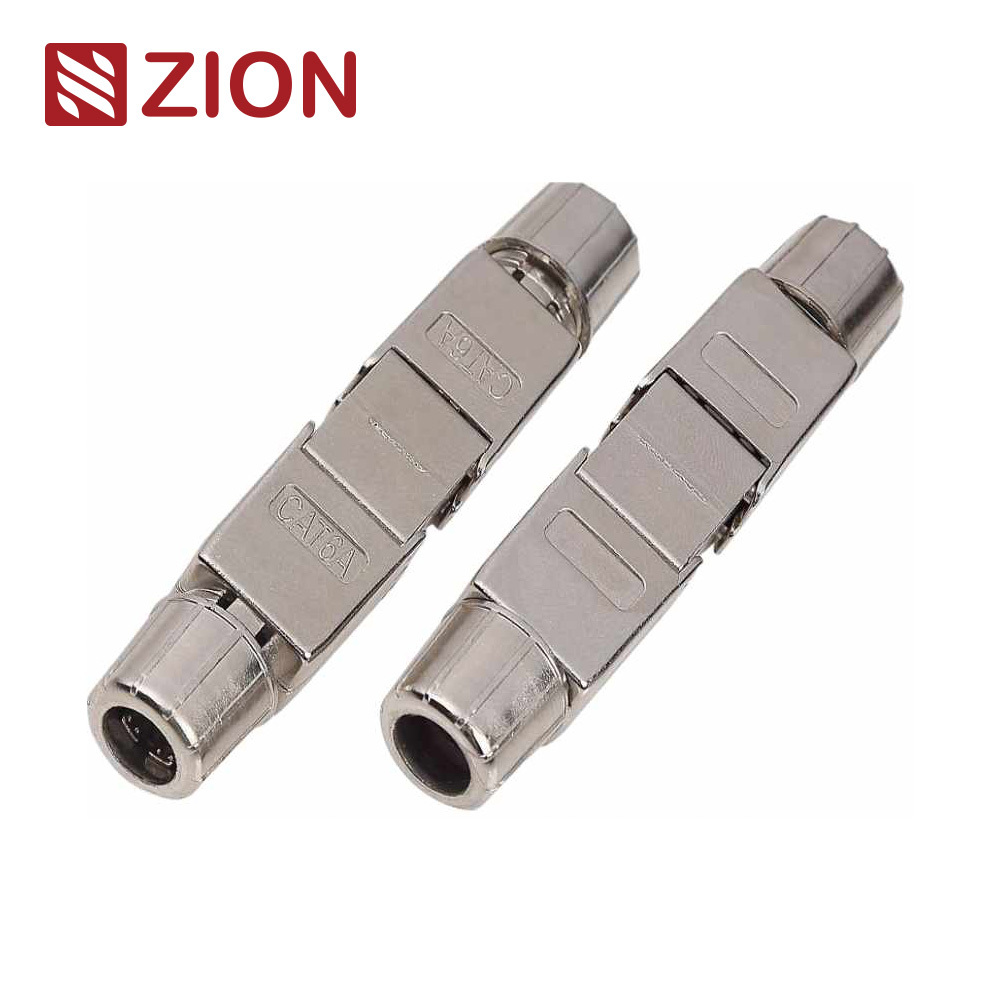

Prise sans outil RJ45 FTP CAT6A

RJ45 FTP CAT6A Toolless Plug
RJ45 FTP CAT6A Toolless Plug
Informations de base
Lieu d'origine: Chine
Nom de marque: Zion communication OR OEM
Certification: ISO, CE, RoHS, UL
Numéro de modèle: Armoire de support réseau
Quantité de commande min: 1 000 PCs
Détails d'emballage: 1 sac de PC/Plastic, PCS/Carton
Délai de livraison: Normalement 10 jours de travail
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 30 000 PCS/mois
meilleur prix Contactez
Détail Infomation
Modèle: Câblage en cuivre Bnad: Communication de Sion
Couleur: Noir, Gris Capacité de chargement: 60 kg

Description de produit

Fiche RJ45 FTP CAT6A sans outil

Une fiche RJ45 blindée CAT6A sans outil conçue pour une terminaison rapide sur site, des performances de signal stables et une installation fiable dans les systèmes de câblage structuré et les réseaux cuivre haute performance.

CAT6A
RJ45 FTP
Sans outil
Blindé
22/23/24 AWG
Résumé rapide
Cette fiche blindée CAT6A sans outil est conçue pour les installateurs qui ont besoin d'une terminaison plus rapide sur site, d'une large compatibilité de conducteurs et d'une protection mécanique fiable pour les liaisons cuivre à haute vitesse.


Aperçu du produit

La fiche RJ45 FTP CAT6A sans outil ZION est conçue pour les applications de câblage cuivre haute performance qui nécessitent un assemblage rapide et pratique sur site. Sa structure sans outil contribue à réduire la complexité de l'installation tout en maintenant une conception de connecteur sécurisée et blindée pour un déploiement réseau professionnel.

Compatible avec les conducteurs massifs et multibrins de tailles 22 AWG, 23 AWG et 24 AWG, cette fiche convient à un large éventail de besoins de terminaison de câbles CAT6A dans les environnements d'entreprise, industriels et commerciaux.

Prise sans outil RJ45 FTP CAT6A 0


Caractéristiques principales

Terminaison sans outil sur site

Simplifie l'assemblage des connecteurs sur site et améliore l'efficacité de l'installation sans flux de travail de sertissage conventionnel.

Conception blindée CAT6A

La structure blindée FTP aide à supporter des performances de transmission stables dans les environnements réseau exigeants.

Large compatibilité de câbles

Prend en charge les types de câbles massifs et multibrins dans les tailles de conducteurs 22 AWG, 23 AWG et 24 AWG.

Construction mécanique durable

Utilise un corps de blindage en alliage de zinc, un nouveau matériau plastique PC et des contacts en bronze phosphoreux pour une utilisation fiable à long terme.


Prise sans outil RJ45 FTP CAT6A 1

Spécifications techniques

Article Spécification
Nom du produit Fiche RJ45 FTP CAT6A sans outil
SKU ZC-603S-1-C6A-B1
Type Fiche RJ45 blindée CAT6A sans outil avec corps métallique
Couleur Couleur métal
Conformité Conforme RoHS, REACH
Type de câble Massif et multibrin
Taille du conducteur 22 AWG / 23 AWG / 24 AWG
Résistance de contact 20 m ohm
Résistance d'isolement ≤ 500 m ohm @ 100 V CC
Tension de tenue CC 1000 V / CA 700 V RMS 60 Hz, 1 min
Note sur le lien permanent Le lien permanent CAT6A est conforme à ANSI/TIA/EIA 568B.2-10
Matériau de blindage Alliage de zinc
Matériau plastique Nouveau PC
Broches dorées Bronze phosphoreux, placage or 3 µ"
Broches de borne Bronze phosphoreux, placage zinc
Durée de vie du contact RJ45 750 cycles minimum
Durée de vie de la borne IDC 250 cycles minimum
Température de stockage -40° à +70°
Température de fonctionnement -10° à +60°


Points forts de l'installation

Le schéma d'installation dans le fichier téléchargé montre un processus de terminaison sur site clair en plusieurs étapes : dénuder environ 2 cm de la gaine du câble, organiser les conducteurs dans l'IDC selon le câblage T568, couper les fils en excès, insérer l'IDC dans le boîtier et presser les deux boîtiers métalliques latéraux jusqu'à ce que le fil soit complètement en place. Cela rend le connecteur particulièrement pratique pour un assemblage contrôlé et répétable sur site. :contentReference[oaicite:2]{index=2}

Étape 1

Dénudez la gaine du câble pour préparer les conducteurs à la terminaison.

Étape 2

Insérez les fils dans l'IDC selon la séquence de terminaison.

Étape 3

Coupez les fils supplémentaires et appuyez sur le boîtier métallique pour terminer l'assemblage.


Prise sans outil RJ45 FTP CAT6A 2

Applications typiques

Installation de réseau sur site

Convient aux installateurs qui ont besoin d'une terminaison RJ45 rapide et propre pour les travaux de câblage structuré sur site.

Liaisons cuivre à haute vitesse

Conçu pour les applications cuivre CAT6A qui nécessitent des performances stables et une protection de connecteur blindé.

Câblage commercial et d'entreprise

Fonctionne bien dans les réseaux de bureaux, les salles de télécommunication et les systèmes de câblage structuré de bâtiments intelligents.

Projets d'intégration de systèmes

Un choix de connecteur pratique pour l'approvisionnement basé sur les projets, la fourniture OEM et le déploiement de connectivité cuivre professionnelle.


Pourquoi choisir ZION Communication

  • Fourniture professionnelle de produits de connectivité cuivre pour les projets de câblage structuré
  • Support pour les exigences OEM, de correspondance de spécifications personnalisées et de commandes en gros
  • Matériaux de qualité stable pour une durabilité mécanique et des performances d'installation répétables
  • Convient aux distributeurs, entrepreneurs, intégrateurs de systèmes et équipes d'approvisionnement de projets
