| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | CE, ROHS, VDE, UL |
| Numéro de modèle: | Câble optique GYTA de fibre |
| Quantité de commande min: | 10 kilomètres |
| Détails d'emballage: | 1000M, 2000M, tambour en bois |
| Délai de livraison: | Normalement 25 jours ouvrables |
| Conditions de paiement: | T / T, L / C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Unité de fibre: | YOFC G.652D | Remplir 1: | Composé remplissant de tube |
|---|---|---|---|
| Tube: | Tube lâche | Remplir 2: | Composé remplissant de câble |
| Porteur central: | Porteur axial | Blindé léger: | APL |
| Gaine externe: | PE | Couleur: | Noir |
| Paquet: | 1000M, 2000M, tambour en bois | ||
| Surligner: | Fiber Optic Cable extérieure,câble d'Ethernet optique de fibre |
||

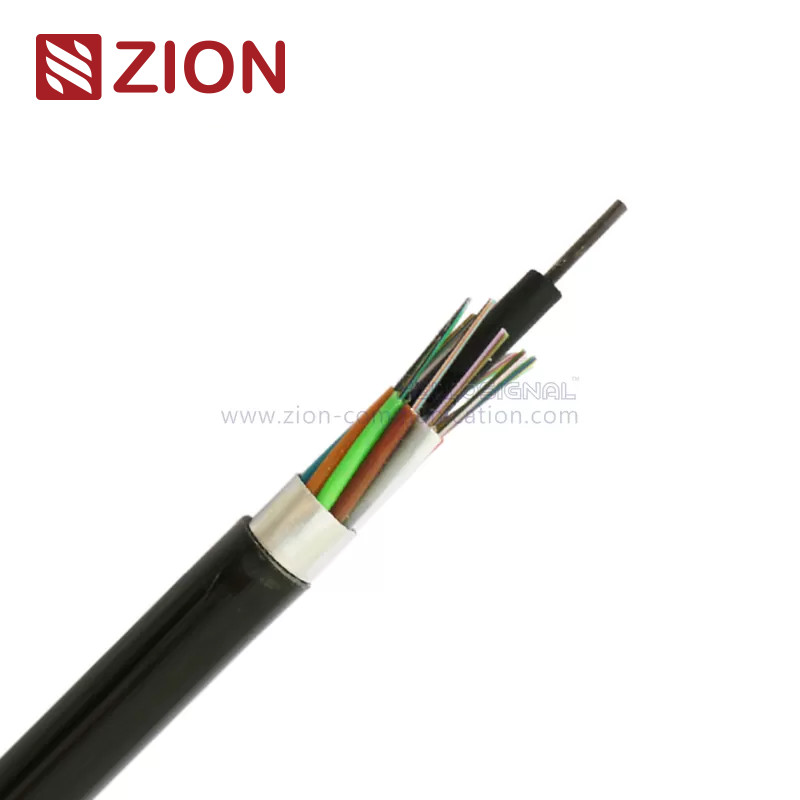

Câble optique lâche échoué par GYTA de fibre de tube pour l'antenne ou l'application canalisée
Détail rapide :
Description :
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé résistant à l'eau de remplissage. Un fil d'acier, parfois engainé avec du polyéthylène (PE) pour le câble avec le compte élevé de fibre, place au centre du noyau en tant que porteur central métallique. Des tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Un stratifié en aluminium (APL) de polyéthylène est appliqué autour du noyau de câble, qui est rempli de composé de remplissage pour le protéger contre l'entrée de l'eau. Puis, le câble est accompli une gaine de PE.
Applications :
|
Câble optique lâche échoué par GYTA de fibre du tube KT3003 pour l'antenne ou l'application canalisée |
||||||
| Description&Standards : | ||||||
|
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de un composé résistant à l'eau de remplissage. Un fil d'acier, parfois engainé avec du polyéthylène (PE) pour le câble avec le compte élevé de fibre, place au centre du noyau en tant que porteur central métallique. Les tubes (et les remplisseurs) sont échoué autour du porteur central dans un noyau compact et circulaire de câble. Un polyéthylène en aluminium Le stratifié (APL) est appliqué autour du noyau de câble, qui est rempli de composé de remplissage pour le protéger de l'entrée de l'eau. Puis, le câble est accompli une gaine de PE.
|
||||||
| Le câble de GYTA est conforme à YD/T standard 901-2001as bien comme CEI 60794-1. | ||||||
| Caractéristiques : | ||||||
| Bonne représentation mécanique et de la température ; | ||||||
| Tube lâche de haute résistance qui est hydrolyse résistante ; | ||||||
| Le composé remplissant de tube spécial assurent une protection critique de fibre ; | ||||||
| La structure compacte particulièrement conçue est bonne pour empêcher les tubes lâches de se rétrécir ; | ||||||
| La gaine de PE protège le câble contre le rayonnement ultraviolet ; | ||||||
| Les mesures suivantes sont prises d'assurer le câble étanche : | ||||||
| (1) fil d'acier utilisé en tant que porteur axial ; | ||||||
| (2) composé remplissant de tube lâche ; | ||||||
| (3) remplissage de noyau de câble de 100% ; | ||||||
| (4) barrière d'humidité d'APL. | ||||||
| Paramètres techniques : | ||||||
| Type de câble | Diamètre de câble (millimètre) |
Poids de câble (kg/km) |
De tension Force À court terme |
Écrasement Résistance À court terme |
Recourbement Rayon Dynamique |
|
| GYTA-2~6 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-8~12 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-14~18 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-20~24 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-26~30 | 9,7 | 90 | 600/1500 | 300/1000 | 10D/20D | |
| GYTA-32~36 | 10,2 | 104 | 1000/3000 | 300/1000 | 10D/20D | |
| GYTA-38~48 | 11,0 | 117 | 1000/3000 | 300/1000 | 10D/20D | |
| GYTA-50~60 | 11,0 | 117 | 1000/3000 | 300/1000 | 10D/20D | |
| Caractéristiques de fibre optique : | ||||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | |||
| Atténuation (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | |||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||||
| @1310nm | ≤0.36 dB/km |
≤0.40 dB/km |
||||
| @1550nm | ≤0.22 dB/km |
≤0.23 dB/km |
||||
| Largeur de bande (classe A) | @850nm | ≥500 mégahertz·kilomètre | ≥200 mégahertz·kilomètre | |||
| @1300nm | ≥1000 mégahertz·kilomètre | ≥600 mégahertz·kilomètre | ||||
| Ouverture numérique | Na 0.200±0.015 | 0.275±0.015NA | ||||
| Λcc de longueur d'onde de coupure de câble | ≤1260nm | ≤1480nm | ||||
| Stockage/température de fonctionnement : -40℃ à + 70℃ | ||||||
| Les informations d'ordre : | ||||||
| Repérage |
Communication KT3003 GYTA XXX M de Zion (ou demande du client) |
|||||
| Paquet |
tambour de 1000Mor 2000M/Wooden (ou demande du client) |
|||||
| Délai de livraison | Normalement 25 jours après ont reçu le dépôt. | |||||
Avantage compétitif :
1, des matières premières aux produits finis, nous exécutons les contrôles intenses de qualité pour maintenir notre qualité du produit :
A, matériel entrant inspecté par QC.
B, fabrication à régulation de processus
A : Méthode de fabrication
B : Journal/hebdomadaire/revue mensuelle qualifiés par travailleurs
C : Instructions de travail manuelles à chaque poste de travail
D : système 5S mis en application
E : Procédure d'entretien de machine
C, contrôle de qualité et inspection finale
Le personnel de QC vérifiera le matériel, le produit de processus et le produit fini selon les spécifications ou la procédure d'essais.
2, nos efforts de R&D portent sur des technologies de renfort et se développantes d'élément requises pour soutenir la croissance future et le succès pour des clients et la communication de Zion
3, nous savons que les clients ont les besoins urgents. Nous sommes qualifiés à la communication efficace pour agir l'un sur l'autre avec des clients. Afin de fournir le service rapide, nous pouvons répondre pour vous les heures 7*24.
4, nous pouvons rapidement et professionnellement réponse pour l'investigation
5, plus de 1000 genres de câble, connecteurs et se réunit peuvent être produit et organisé de nous
6, la livraison d'Intime
