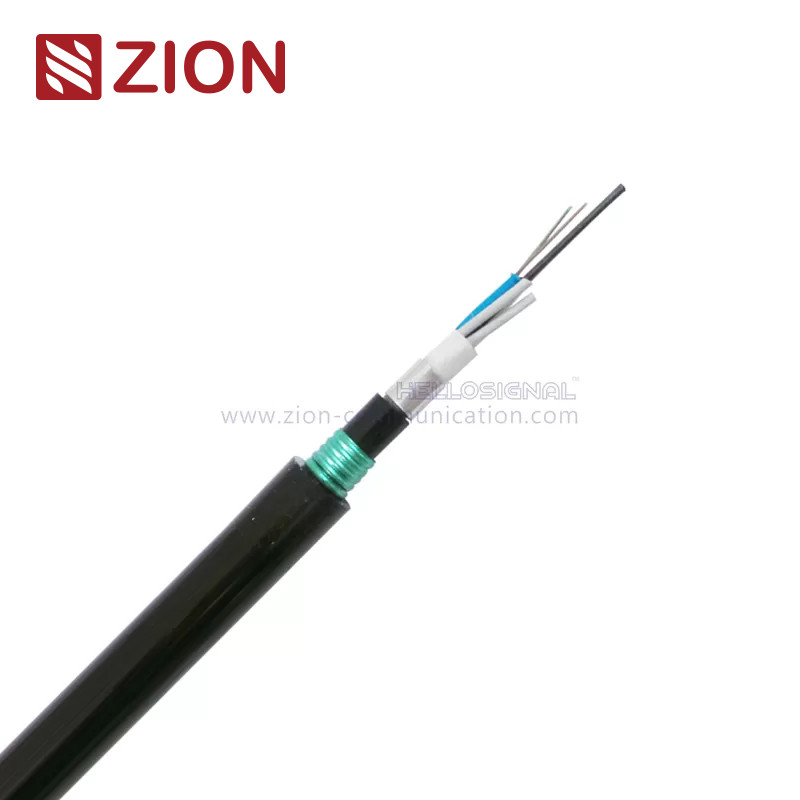

Double câble optique engainé de la fibre GYTA53 directement sous terre pour la communication

Informations de base
Lieu d'origine: La Chine
Nom de marque: KINGTONE OR OEM
Certification: CE, ROHS, VDE, UL
Numéro de modèle: Câble optique GYTA53 de fibre
Quantité de commande min: 10 kilomètres
Détails d'emballage: 1000M ou 2000M/tambour en bois
Délai de livraison: Normalement 25 jours ouvrables
Conditions de paiement: T / T, L / C
Capacité d'approvisionnement: 1000KM/mois
Détail Infomation
Unité de fibre: YOFC, G.652D Remplir 1: Composé remplissant de tube
Tube: Tube lâche Remplir 2: Composé remplissant de câble
Porteur central: Porteur axial 2 blindés: PSP
Enveloppe intérieure: PE IMPERMÉABLE: L'eau bloquant le matériel
Gaine externe: PE Couleur: Noir
Paquet: 1000M ou 2000M/tambour en bois
Surligner:

câble optique de fond de fibre

,

câble d'Ethernet optique de fibre


Description de produit





Double câble optique engainé de la fibre GYTA53 directement sous terre pour la communication







Détail rapide :



  •  Câble engainé par double
  •  Câble optique de la fibre GYTA53
  •  G.652D ou G.657A
  •  Noyaux du diamètre 2~36 de câble : 13.5mm
  •  Noyaux du diamètre 38~60 de câble : 15.3mm
  •  Long terme de résistance à la traction : 1000/N
  •  Résistance à la traction à court terme : 3000N
  •  Long terme de résistance d'écrasement : 1000N/100mm
  •  Résistance d'écrasement à court terme : 3000N/100mm
  •  Charge statique de rayon de cintrage : 10xD
  •  Rayon de cintrage dynamique : 20xD
  •  Le câble GYTA53 est conforme à YD/T standard 901-2001as bien comme CEI 60794-1.





Description :



Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé résistant à l'eau de remplissage. Un fil d'acier, parfois engainé avec du polyéthylène (PE) pour le câble avec le compte élevé de fibre, place au centre du noyau en tant que porteur central métallique. Des tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Un stratifié en aluminium (APL) de polyéthylène est appliqué autour du noyau de câble, qui est rempli de composé de remplissage pour le protéger contre l'entrée de l'eau. Puis, le câble est accompli une gaine de PE.





Applications :



  • Adopté à la distribution extérieure.
  • Approprié au conduit aérien et à la méthode enterrée.
  • Communication de réseau de fond et local.







Double câble optique engainé de fibre de KT3004 GYTA53 directement sous terre pour la communication





Description&Standards :



Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis

 avec un composé résistant à l'eau de remplissage. Un fil d'acier, parfois engainé avec du polyéthylène (PE) pour

le câble avec le compte élevé de fibre, place au centre du noyau en tant que porteur central métallique. Tubes (et remplisseurs)

 sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Un polyéthylène en aluminium

 Le stratifié (APL) est appliqué autour du noyau de câble. contre ce qu'est rempli de composé de remplissage pour le protéger

 entrée de l'eau. Alors le noyau de câble est couvert d'enveloppe intérieure de PE mince. Après le PSP est longitudinalement

 appliqué au-dessus de l'enveloppe intérieure, le câble est accompli une gaine externe de PE.


Le câble GYTY53 est conforme à YD/T standard 901-2001as bien comme CEI 60794-1.
Caractéristiques :
Bonne représentation mécanique et de la température ;
Tube lâche de haute résistance qui est hydrolyse résistante ;
Le composé remplissant de tube spécial assurent une protection critique de fibre ;
Résistance et flexibilité d'écrasement ;
Les mesures suivantes sont prises d'assurer le câble étanche :
(1) fil d'acier utilisé en tant que porteur axial ;
(2) composé remplissant de tube lâche ;
(3) remplissage de noyau de câble de 100% ;
(4) barrie d'humidité d'APL ;
amélioration (de 5) PSP étanche à l'humidité ;
(6) Eau-bloquant le matériel.

Paramètres techniques :
Type de câble Diamètre de câble
(millimètre)
Poids de câble
    (kg/km)
Résistance à la traction
Longtemps/à court terme
         (n)

Écrasement

Résistance
Longtemps

À court terme
(N/100mm)

Recourbement

Rayon
Statique

Dynamique
(millimètre)

GYTA53-2~6  13,5 209 1000/3000 1000/3000 10D/20D
GYTA53-8~12 13,5 209 1000/3000 1000/3000 10D/20D
GYTA53-14~18 13,5 209 1000/3000 1000/3000 10D/20D
GYTA53-20~24 13,5 209 1000/3000 1000/3000 10D/20D
GYTA53-26~30 13,5 209 1000/3000 1000/3000 10D/20D
GYTA53-32~36 13,5 209 1000/3000 1000/3000 10D/20D
GYTA53-38~60 15,3 234 1000/3000 1000/3000 10D/20D

 Caractéristiques de fibre optique :
       G.652 G.655 50/125μm 62.5/125μm
Atténuation
(+20℃)
@850nm     ≤3.0 dB/km ≤3.0 dB/km
@1300nm     ≤1.0 dB/km ≤1.0 dB/km
@1310nm ≤0.36
 dB/km
≤0.40
dB/km

@1550nm ≤0.22
 dB/km
≤0.23
dB/km

Largeur de bande (classe A) @850nm     ≥500 mégahertz·kilomètre ≥200 mégahertz·kilomètre
  @1300nm     ≥1000 mégahertz·kilomètre ≥600 mégahertz·kilomètre
Ouverture numérique     Na 0.200±0.015 0.275±0.015NA
Λcc de longueur d'onde de coupure de câble ≤1260nm ≤1480nm
Stockage/température de fonctionnement : -40℃ à + 70℃
Les informations d'ordre :
  Repérage KINGTONE KT3004 GYTA53 XXX M (ou par demande du client)
  Paquet 1000M ou 2000M/tambour en bois (ou par demande du client)
  Délai de livraison Normalement 25 jours après ont reçu le dépôt.





Avantage compétitif :



1, des matières premières aux produits finis, nous exécutons les contrôles intenses de qualité pour maintenir notre qualité du produit :

A, matériel entrant inspecté par QC.

B, fabrication à régulation de processus

  A : Méthode de fabrication

  B : Journal/hebdomadaire/revue mensuelle qualifiés par travailleurs

  C : Instructions de travail manuelles à chaque poste de travail

  D : système 5S mis en application

  E : Procédure d'entretien de machine

C, contrôle de qualité et inspection finale

  Le personnel de QC vérifiera le matériel, le produit de processus et le produit fini selon les spécifications ou la procédure d'essais.

2, nos efforts de R&D portent sur des technologies de renfort et se développantes d'élément requises pour soutenir la croissance future et le succès pour des clients et KINGTONE

3, nous savons que les clients ont les besoins urgents. Nous sommes qualifiés à la communication efficace pour agir l'un sur l'autre avec des clients. Afin de fournir le service rapide, nous pouvons répondre pour vous les heures 7*24.

4, nous pouvons rapidement et professionnellement réponse pour l'investigation

5, plus de 1000 genres de câble, connecteurs et se réunit peuvent être produit et organisé de nous

6, la livraison d'Intime



Double câble optique engainé de la fibre GYTA53 directement sous terre pour la communication 0
