| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | CE, ROHS, VDE, UL |
| Numéro de modèle: | Câble optique GYTC8S de fibre |
| Quantité de commande min: | 10 kilomètres |
| Détails d'emballage: | 1000M ou 2000M/tambour en bois |
| Délai de livraison: | Normalement 25 jours ouvrables |
| Conditions de paiement: | T / T, L / C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Unité de fibre: | YOFC, G.652D | Remplir 1: | Composé remplissant de tube |
|---|---|---|---|
| Tube: | Tube lâche | Remplir 2: | Composé remplissant de câble |
| Porteur central: | Porteur axial | Blindé: | PSP |
| Gaine externe: | PE | Force: | Fil d'acier échoué |
| Couleur: | Noir | Paquet: | 1000M ou 2000M/tambour en bois |
| Surligner: | câble optique de fond de fibre,câble d'Ethernet optique de fibre |
||

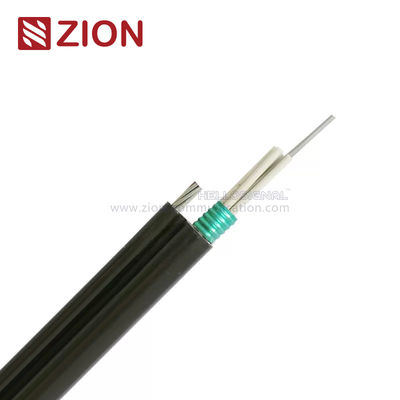

Câble optique GYTC8S de fibre du schéma 8 avec la gaine de PE pour l'application autosuffisante
Détail rapide :
Description :
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé résistant à l'eau de remplissage. Un fil d'acier, parfois engainé avec du polyéthylène (PE) pour le câble avec le compte élevé de fibre, place au centre du noyau en tant que porteur central métallique. Des tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Un stratifié en aluminium (APL) de polyéthylène est appliqué autour du noyau de câble. ce qui est rempli de composé de remplissage pour le protéger contre l'entrée de l'eau. Alors le noyau de câble est couvert d'enveloppe intérieure de PE mince. Après que le PSP soit longitudinalement appliqué au-dessus de l'enveloppe intérieure, le câble est accompli une gaine externe de PE.
Applications :
| KT3005 câble optique GYTC8S de fibre du schéma 8 avec la gaine de PE pour l'application autosuffisante | ||||||
| Description&Standards : | ||||||
|
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de un composé résistant à l'eau de remplissage. Un fil d'acier, parfois engainé avec du polyéthylène (PE) pour le câble avec le compte élevé de fibre, place au centre du noyau en tant que porteur central métallique. Des tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Un stratifié en aluminium de polyéthylène (APL) est appliqué autour du noyau de câble. ce qui est rempli de composé de remplissage pour le protéger contre l'entrée de l'eau. Alors le noyau de câble est couvert d'enveloppe intérieure de PE mince. Après le PSP est longitudinalement appliqué au-dessus de l'intérieur la gaine, le câble est accomplie une gaine externe de PE. |
||||||
| Le câble de GYTC8S est conforme à YD/T standard 1155-2001as bien comme CEI 60794-1 | ||||||
| Caractéristiques : | ||||||
| La force à haute résistance des torons répondent à l'exigence d'autosuffisant et réduisent le coût d'installation ; | ||||||
| Bonne représentation mécanique et de la température ; | ||||||
| Tube lâche de haute résistance qui est hydrolyse résistante ; | ||||||
| Le composé remplissant de tube spécial assurent une fibre critique de protection ; | ||||||
| Les mesures suivantes sont prises d'assurer le câble étanche : | ||||||
| (1) fil d'acier utilisé en tant que porteur axial ; | ||||||
| (2) composé remplissant de tube lâche ; | ||||||
| (3) remplissage de noyau de câble de 100% ; | ||||||
| Paramètres techniques : | ||||||
| Type de câble | Diamètre de câble (millimètre) |
Poids de câble (kg/km) |
Résistance à la traction Longtemps/à court terme (n) |
Résistance d'écrasement Longtemps/à court terme (N/100mm) |
Recourbement Rayon Dynamique |
|
| GYTC8S-2~6 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-8~12 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-14~18 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-20~24 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-26~30 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-31~36 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-37~42 | 9.5*18.3 | 218 | 2500/4000 | 600/1500 | 10D/20D | |
| GYTC8S-43~52 | 9.5*18.3 | 245 | 2500/4000 | 600/1500 | 10D/20D | |
| Caractéristiques de fibre optique : | ||||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | |||
| Atténuation (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | |||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||||
| @1310nm | ≤0.36 dB/km |
≤0.40 dB/km |
||||
| @1550nm | ≤0.22 dB/km |
≤0.23 dB/km |
||||
| Largeur de bande (classe A) | @850nm | ≥500 mégahertz·kilomètre | ≥200 mégahertz·kilomètre | |||
| @1300nm | ≥1000 mégahertz·kilomètre | ≥600 mégahertz·kilomètre | ||||
| Ouverture numérique | Na 0.200±0.015 | 0.275±0.015NA | ||||
| Λcc de longueur d'onde de coupure de câble | ≤1260nm | ≤1480nm | ||||
| Stockage/température de fonctionnement : -40℃ à + 60℃ | ||||||
| Les informations d'ordre : | ||||||
| Repérage |
Communication KT3005 GYTC8S XXX M de Zion (ou par demande du client) |
|||||
| Paquet | 1000M ou 2000M/tambour en bois (ou par demande du client) | |||||
| Délai de livraison | Normalement 25 jours après ont reçu le dépôt. | |||||
Avantage compétitif :
1, des matières premières aux produits finis, nous exécutons les contrôles intenses de qualité pour maintenir notre qualité du produit :
A, matériel entrant inspecté par QC.
B, fabrication à régulation de processus
A : Méthode de fabrication
B : Journal/hebdomadaire/revue mensuelle qualifiés par travailleurs
C : Instructions de travail manuelles à chaque poste de travail
D : système 5S mis en application
E : Procédure d'entretien de machine
C, contrôle de qualité et inspection finale
Le personnel de QC vérifiera le matériel, le produit de processus et le produit fini selon les spécifications ou la procédure d'essais.
2, nos efforts de R&D portent sur des technologies de renfort et se développantes d'élément requises pour soutenir la croissance future et le succès pour des clients et la communication de Zion
3, nous savons que les clients ont les besoins urgents. Nous sommes qualifiés à la communication efficace pour agir l'un sur l'autre avec des clients. Afin de fournir le service rapide, nous pouvons répondre pour vous les heures 7*24.
4, nous pouvons rapidement et professionnellement réponse pour l'investigation
5, plus de 1000 genres de câble, connecteurs et se réunit peuvent être produit et organisé de nous
6, la livraison d'Intime
