| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | CE, ROHS, VDE, UL |
| Numéro de modèle: | GYTS câbles en fibres optiques |
| Quantité de commande min: | 10 kilomètres |
| Détails d'emballage: | 1000M ou 2000M/tambour en bois |
| Délai de livraison: | Normalement 25 jours ouvrables |
| Conditions de paiement: | T / T, L / C |
| Capacité d'approvisionnement: | 1000KM/mois |
| Unité de fibre: | YOFC, G.652D | Remplir 1: | Composé remplissant de tube |
|---|---|---|---|
| Tube: | Tube lâche | Remplir 2: | Composé remplissant de câble |
| Porteur central: | Porteur axial | Blindé: | PSP |
| Gaine: | PE | Couleur: | Noir |
| Paquet: | 1000M ou 2000M/tambour en bois | ||
| Surligner: | Fiber Optic Cable extérieure,câble d'Ethernet optique de fibre |
||

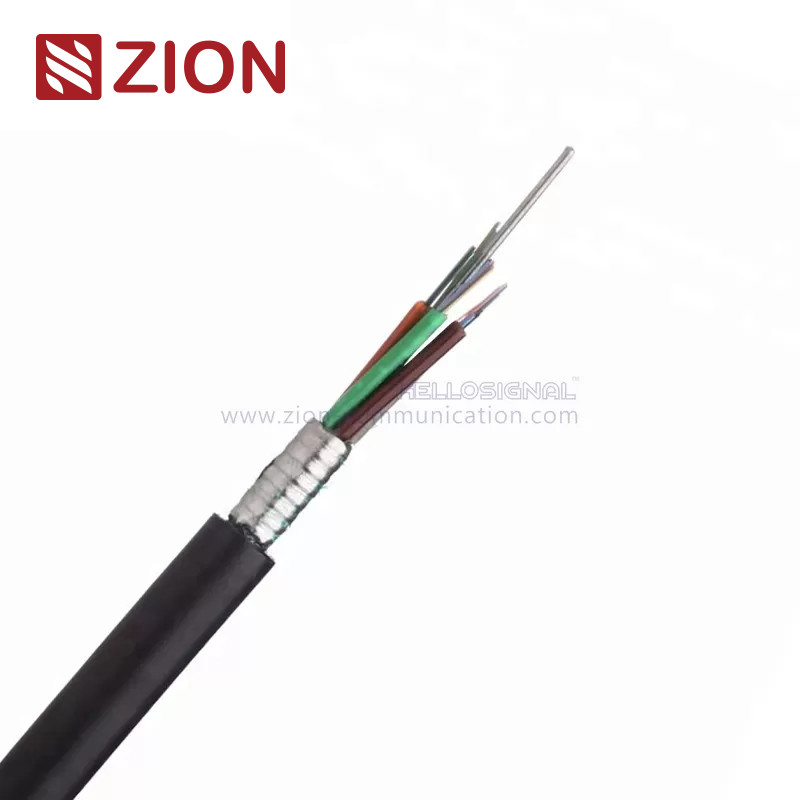

Câble lâche de fibre de tube échoué par GYTS avec la gaine de PE pour l'application extérieure
Détail rapide :
Description :
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé résistant à l'eau de remplissage. Un fil d'acier, parfois engainé avec du polyéthylène (PE) pour le câble avec le compte élevé de fibre, place au centre du noyau en tant que porteur central métallique. Des tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Le PSP est longitudinalement appliqué au-dessus du noyau de câble, qui est rempli de composé de remplissage pour le protéger contre l'entrée de l'eau. Le câble est accompli une gaine de PE.
Applications :
|
Câble lâche de fibre du tube KT3007 échoué par GYTS avec la gaine de PE pour l'application extérieure |
||||||
| Description&Standards : | ||||||
|
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de un composé remplissant de résistant à l'eau. Un fil d'acier, parfois engainé avec du polyéthylène (PE) pour le câble avec le compte élevé de fibre, place au centre du noyau en tant que porteur central métallique. Des tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire de câble. Le PSP est longitudinalement appliqué plus de le noyau de câble, qui est rempli de composé de remplissage pour le protéger contre l'entrée de l'eau. Le câble est accompli avec une gaine de PE. |
||||||
| Le câble de GYTS est conforme à YD/T standard 901-2001as bien comme CEI 60794-1. | ||||||
| Caractéristiques : | ||||||
| Bonne représentation mécanique et de la température ; | ||||||
| Tube lâche de haute résistance qui est hydrolyse résistante ; | ||||||
| Le composé remplissant de tube spécial assurent une fibre critique de protection ; | ||||||
| La structure compacte particulièrement conçue est bonne pour empêcher les tubes lâches de se rétrécir ; | ||||||
| Résistance et flexibilité d'écrasement ; | ||||||
| La gaine de PE protège le câble contre le rayonnement ultraviolet ; | ||||||
| Les mesures suivantes sont prises d'assurer le câble étanche : | ||||||
| (1) fil d'acier utilisé en tant que porteur axial ; | ||||||
| (2) composé remplissant de tube lâche ; | ||||||
| (3) remplissage de noyau de câble de 100% ; | ||||||
| amélioration (de 4) PSP étanche à l'humidité. | ||||||
| Paramètres techniques : | ||||||
| Type de câble | Diamètre de câble (millimètre) |
Poids de câble (kg/km) |
Résistance à la traction Longtemps/à court terme (n) |
Résistance d'écrasement Longtemps/à court terme (N/100mm) |
Rayon de cintrage Statique/dynamique (millimètre) |
|
| GYTS-2~6 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D | |
| GYTS-8~12 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D | |
| GYTS-14~18 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D | |
| GYTS-20~24 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D | |
| GYTS-26~30 | 10,2 | 116 | 600/1500 | 300/1000 | 10D/20D | |
| Caractéristiques de fibre optique : | ||||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | |||
| Atténuation (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | |||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||||
| @1310nm | ≤0.36 dB/km |
≤0.40 dB/km |
||||
| @1550nm | ≤0.22 dB/km |
≤0.23 dB/km |
||||
| Largeur de bande (classe A) | @850nm | ≥500 mégahertz·kilomètre | ≥200 mégahertz·kilomètre | |||
| @1300nm | ≥1000 mégahertz·kilomètre | ≥600 mégahertz·kilomètre | ||||
| Ouverture numérique | Na 0.200±0.015 | 0.275±0.015NA | ||||
| Λcc de longueur d'onde de coupure de câble | ≤1260nm | ≤1480nm | ||||
| Stockage/température de fonctionnement : -40℃ à + 70℃ | ||||||
| Les informations d'ordre : | ||||||
| Repérage | Communication KT3007 GYTS XXX M de Zion (ou par demande du client) | |||||
| Paquet | 1000M/2000M, tambour/palette (ou par demande du client) | |||||
| Délai de livraison | Normalement 25 jours après ont reçu le dépôt. | |||||
Avantage compétitif :
1, des matières premières aux produits finis, nous exécutons les contrôles intenses de qualité pour maintenir notre qualité du produit :
A, matériel entrant inspecté par QC.
B, fabrication à régulation de processus
A : Méthode de fabrication
B : Journal/hebdomadaire/revue mensuelle qualifiés par travailleurs
C : Instructions de travail manuelles à chaque poste de travail
D : système 5S mis en application
E : Procédure d'entretien de machine
C, contrôle de qualité et inspection finale
Le personnel de QC vérifiera le matériel, le produit de processus et le produit fini selon les spécifications ou la procédure d'essais.
2, nos efforts de R&D portent sur des technologies de renfort et se développantes d'élément requises pour soutenir la croissance future et le succès pour des clients et la communication de Zion
3, nous savons que les clients ont les besoins urgents. Nous sommes qualifiés à la communication efficace pour agir l'un sur l'autre avec des clients. Afin de fournir le service rapide, nous pouvons répondre pour vous les heures 7*24.
4, nous pouvons rapidement et professionnellement réponse pour l'investigation
5, plus de 1000 genres de câble, connecteurs et se réunit peuvent être produit et organisé de nous
6, la livraison d'Intime
