Lieu d'origine: | La Chine |
---|---|
Nom de marque: | Zion communication OR OEM |
Certification: | CE, ROHS, VDE, UL |
Numéro de modèle: | Câble optique GYXTW de fibre |
Quantité de commande min: | 10 kilomètres |
Détails d'emballage: | 1000M ou 2000M/tambour en bois |
Délai de livraison: | Normalement 25 jours ouvrables |
Conditions de paiement: | T / T, L / C |
Capacité d'approvisionnement: | 1000KM/mois |
Unité de fibre: | YOFC, G.652D | Remplir: | Composé remplissant de tube |
---|---|---|---|
Tube: | Tube lâche | IMPERMÉABLE: | Eau-blocage du matériel |
Blindé: | PSP | Porteur central: | Fil d'acier |
Gaine: | PE | Couleur: | Noir |
Paquet: | 1000M ou 2000M/tambour en bois | ||
Surligner: | Fiber Optic Cable extérieure,câble d'Ethernet optique de fibre |

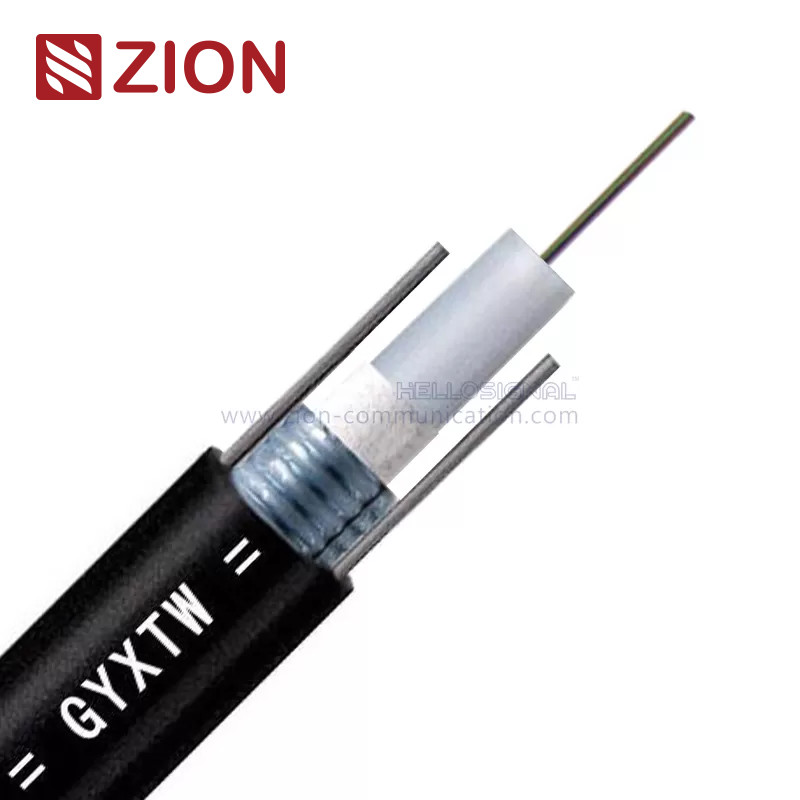

Câble optique Lumière-blindé GYXTW de fibre d'Unitube pour le conduit ou l'application aérienne
Détail rapide :
Description :
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé résistant à l'eau de remplissage. (FRP) en plastique de tissu-renforcé place au centre du noyau en tant que porteur central non métallique. Les tubes (et les remplisseurs) sont échoués autour du porteur central dans un noyau compact et circulaire. Alors le noyau de câble est couvert d'enveloppe intérieure de (PE) de polyéthylène mince, qui est remplie de gelée pour la protéger contre l'entrée de l'eau. Une couche de matériel de eau-blocage est appliquée autour du noyau de câble pour empêcher l'entrée de l'eau tous les mêmes. Après qu'une armure en acier ondulée de bande soit appliquée. le câble est accompli une gaine externe de PE.
Applications :
Câble optique Lumière-blindé GYXTW de fibre de KT3012 Unitube pour le conduit ou l'application aérienne
|
||||||
Description&Standards :
|
||||||
Les fibres, 250μm, sont placées dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis avec un composé résistant à l'eau de remplissage. (FRP) en plastique de tissu-renforcé place au centre du noyau As un porteur central non métallique. Les tubes (et les remplisseurs) sont échoués autour du porteur central dans a noyau compact et circulaire. Alors le noyau de câble est couvert d'enveloppe intérieure de (PE) de polyéthylène mince, ce qui est rempli de gelée pour la protéger contre l'entrée de l'eau. Une couche de matériel waterblocking est appliquée autour le noyau de câble pour empêcher l'entrée de l'eau tous les mêmes. Après qu'une armure en acier ondulée de bande soit appliquée. le câble est accompli une gaine externe de PE. |
||||||
Le câble de GYXTW est conforme à YD/T standard 769-2003. | ||||||
Caractéristiques : | ||||||
Bonne représentation mécanique et de la température ; | ||||||
Tube de haute résistance de looes qui est hydrolyse résistante ; | ||||||
Le composé remplissant de tube spécial assurent une fibre critique de protection ; | ||||||
Résistance et flexibilité d'écrasement ; | ||||||
Les mesures suivantes sont prises d'assurer le câble étanche : | ||||||
(1) tube lâche de haute résistance qui est hydrolyse résistante ; | ||||||
amélioration (de 2) PSP étanche à l'humidité ; | ||||||
(3) deux fils d'acier parallèles assurent la résistance à la traction ; | ||||||
amélioration (de 4) PSP étanche à l'humidité ; | ||||||
(5) installation de faible diamètre, légère et amicale. | ||||||
Paramètres techniques : | ||||||
Type de câble | Diamètre de câble (millimètre) |
Poids de câble (kg/km) |
Résistance à la traction Longtemps/à court terme (n) |
Écrasement Résistance Terme |
Recourbement Rayon Dynamique |
|
GYXTW 2~24 | 8,00 | 60 | 600/1500 | 300/1000 | 10D/20D | |
Caractéristiques de fibre optique : | ||||||
G.652 | G.655 | 50/125μm | 62.5/125μm | |||
Atténuation (+20℃) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | |||
@1300nm | ≤1.0 dB/km | ≤1.0 dB/km | ||||
@1310nm | ≤0.36 dB/km |
≤0.40 dB/km |
||||
@1550nm | ≤0.22 dB/km |
≤0.23 dB/km |
||||
Largeur de bande (classe A) | @850nm | ≥500 mégahertz·kilomètre | ≥200 mégahertz·kilomètre | |||
@1300nm | ≥1000 mégahertz·kilomètre | ≥600 mégahertz·kilomètre | ||||
Ouverture numérique | Na 0.200±0.015 | 0.275±0.015NA | ||||
Λcc de longueur d'onde de coupure de câble | ≤1260nm | ≤1480nm | ||||
Stockage/température de fonctionnement : -40℃ à + 70℃ | ||||||
Les informations d'ordre : | ||||||
Repérage |
Communication KT3012 GYXTW XXX M de Zion (ou par demande du client) |
|||||
Paquet |
1000M ou 2000M/tambour en bois (ou par demande du client) |
|||||
Délai de livraison | Normalement 25 jours après ont reçu le dépôt. |
Avantage compétitif :
1, des matières premières aux produits finis, nous exécutons les contrôles intenses de qualité pour maintenir notre qualité du produit :
A, matériel entrant inspecté par QC.
B, fabrication à régulation de processus
A : Méthode de fabrication
B : Journal/hebdomadaire/revue mensuelle qualifiés par travailleurs
C : Instructions de travail manuelles à chaque poste de travail
D : système 5S mis en application
E : Procédure d'entretien de machine
C, contrôle de qualité et inspection finale
Le personnel de QC vérifiera le matériel, le produit de processus et le produit fini selon les spécifications ou la procédure d'essais.
2, nos efforts de R&D portent sur des technologies de renfort et se développantes d'élément requises pour soutenir la croissance future et le succès pour des clients et la communication de Zion
3, nous savons que les clients ont les besoins urgents. Nous sommes qualifiés à la communication efficace pour agir l'un sur l'autre avec des clients. Afin de fournir le service rapide, nous pouvons répondre pour vous les heures 7*24.
4, nous pouvons rapidement et professionnellement réponse pour l'investigation
5, plus de 1000 genres de câble, connecteurs et se réunit peuvent être produit et organisé de nous
6, la livraison d'Intime
