| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINGTONE or OEM |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | Cuivre nu | Diélectrique: | polyéthylène de mousse |
|---|---|---|---|
| Bouclier: | Parce que-tresse (95%) | Veste: | PVC-CM |
| Conducteur de fil de puissance: | Puisque | Diamètre de fil de puissance d'isolation: | PVC-CM (rouge, noir) |
|

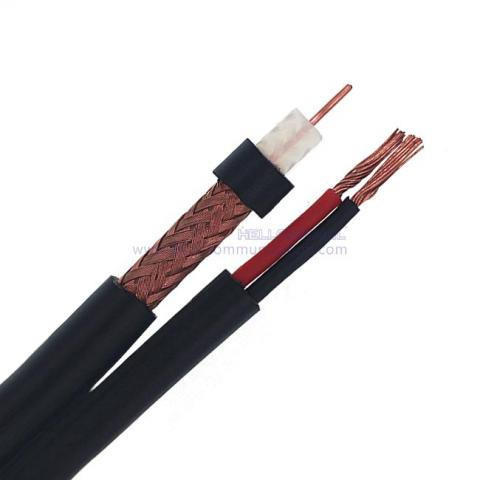

RG59/U +2C18AWG CM Figure 8 NO.7102021 |
||||||||
| Paramètres de construction : | ||||||||
| Conducteur intérieur | Cuivre nu 0,032"/0,81 mm/20 AWG | |||||||
| Diélectrique | 0.144"/3.66±0.05mm mousse polyéthylène | |||||||
| Bouclier | 0.12mmBC-Tresse(95%) | |||||||
| Veste | 0.236"/6.00±0.1mm PVC-CM | |||||||
| Conducteur de fil d'alimentation | 2x18AWG/(7*0.38mm) BC | |||||||
| Câble d'alimentation Diamètre de l'isolant | 0.075"/1.90mm PVC-CM (Rouge, Noir) | |||||||
| Veste | PVC-CM 0,199 po/5,05 ± 0,1 mm | |||||||
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |||||||
| Caractéristiques électriques: | ||||||||
| Résistance du conducteur interne | Le Max.à 20 ans℃doit être< 33,5 Ω/km (10,3 Ω/kft) | |||||||
| Capacitance | 52 ±3 pF/m 17±0,3 pF/pied | |||||||
| Impédance | 75 ± 3 Ω | |||||||
| Perte de retour | entre 5 et 1000MHz : > 22dB | |||||||
| Vitesse de propagation | 0,85 | |||||||
| Test d'allumage (VAC) | 4 | |||||||
| Propriétés mécaniques et environnementales | ||||||||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |||||||
| Plage de température de fonctionnement | -20℃à 60℃ | |||||||
| Diamètres de câble | 6,0 × 5,05 mm | |||||||
| La Coupe transversale | ||||||||
 |
||||||||
| Atténuation(20℃): | ||||||||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) | ||||||
| 5 | 0,86 | 2,82 | ||||||
| 55 | 2.05 | 6,73 | ||||||
| 83 | 2,45 | 8.04 | ||||||
| 187 | 3,60 | 11.81 | ||||||
| 211 | 3,80 | 12h47 | ||||||
| 250 | 4.10 | 13h45 | ||||||
| 300 | 4.45 | 14h60 | ||||||
| 350 | 4,80 | 15.75 | ||||||
| 400 | 5.10 | 16.73 | ||||||
| 450 | 5.40 | 17.72 | ||||||
| 500 | 5,70 | 18h70 | ||||||
| 550 | 5,95 | 19.52 | ||||||
| 600 | 6.20 | 20.34 | ||||||
| 750 | 6,97 | 22,87 | ||||||
| 865 | 7.52 | 24.67 | ||||||
| 1000 | 8.12 | 26.64 | ||||||
| Informations sur la commande : | ||||||||
| Marquage | HELLOSIGNAL RG59/U +2C18AWG CM Figure 8 CÂBLE COAXIAL CCTV 7102021 ×××M/PI |
|||||||
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |||||||
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |||||||
| Marque | BONJOURSIGNAL®OU FEO | |||||||
| Type similaire : | ||||||||
| Câble coaxial | Noyaux de puissance | |||||||
| Catalogue Non. |
Cond.Type &Nom.DCR |
Diélectrique | Blindage& %Couverture |
Veste | Type de cond. de fil d'alimentation | Fil d'alimentation DO de isolation |
Veste | Nom.Capacitance |
| RG59/U +2C18AWG CMR Figure 8 NO.7102022 |
20AWG(SOL)BC 33,5 Ω/km |
Mousse FEP |
BC-Tresse 95% | 6.00mm PVC-CMR |
2x18AWG/ (7*0.38mm) BC |
1,90 mm PVC-CMR (Rouge noir) |
5,05 mm PVC-CMR |
52±3pF/m |
| RG59/U +2C18AWG CMP Figure 8 NO.7102023 |
20AWG(SOL)BC 33,5 Ω/km |
Mousse FEP |
BC-Tresse 95% | 5,1 mm PVC-CMP |
2x18AWG/ (7*0.38mm) BC |
1,60 mm PVC-CMR (Rouge noir) |
3,8 mm PVC-CMP |
52±3pF/m |
