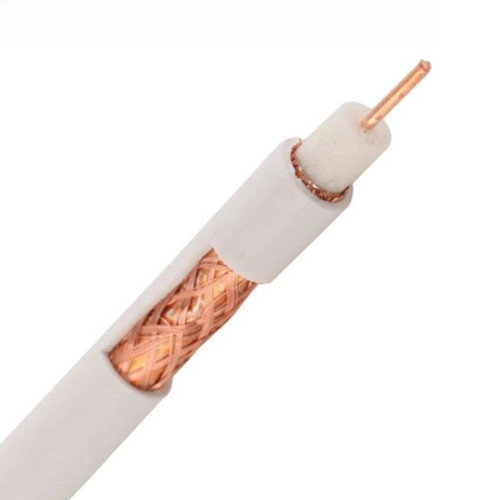

Câble coaxial CCTV RG59 BC 95% CCA PVC CMP
Câble coaxial CCTV de qualité professionnelle de 75 ohms, conçu pour les installations de systèmes de surveillance étendues avec une intégrité de signal supérieure.
Spécifications du produit
Code produit :
NO.7100166
Conducteur :
Cuivre nu massif 20AWG (BC)
Diélectrique :
PE expansé
Blindage :
Couverture de tresse CCA 95%
Gaine :
PVC CMP
Impédance :
75 ± 3 Ω
Paramètres de construction
Conducteur interne : 0,032"/0,81 mm/20 AWG BC
Diélectrique : 0,135"/3,43 mm PE expansé
Blindage : Fil de tresse en cuivre nu de 0,12 mm, couverture à 95 %
Gaine : 0,193"±0,006"/4,90±0,15 mm PVC CMP
Épaisseur de la gaine : 0,032"/0,81 mm
Caractéristiques électriques
Résistance du conducteur interne : Max. à 20℃ : < 21,2 Ω/km (6,96 Ω/kft)
Capacité : 52 ±3 pF/m (17±0,3 pF/ft)
Impédance : 75 ± 3 Ω
Perte de retour : entre 5 et 1000 MHz : > 22 dB
Vitesse de propagation : 0,85
Test d'étincelage (VAC) : 4
Performance d'atténuation (20℃)
| Fréquence (MHz) |
Atténuation maximale (dB/100 pieds) |
Atténuation maximale (dB/100 m) |
| 1 | 0,30 | 0,98 |
| 10 | 0,95 | 3,11 |
| 100 | 2,95 | 9,67 |
| 200 | 4,50 | 14,75 |
| 400 | 6,80 | 22,30 |
| 700 | 9,67 | 31,70 |
| 900 | 10,60 | 34,75 |
| 1000 | 11,47 | 37,61 |
Propriétés mécaniques et environnementales
Rayon de courbure du câble : 10 fois le diamètre du câble
Plage de température de fonctionnement : -20℃ à 60℃
Dimensions du câble : 0,193"±0,006"/4,90±0,15 mm
Vue en coupe
Options d'emballage
Nous proposons des solutions d'emballage complètes, notamment des bobines, des bobines en plastique, des bobines en bois, des boîtes déroulantes, des cartons colorés, des palettes, etc. Notre équipe de conception fournit des solutions d'emballage optimales en termes de taille, de durabilité et d'aspect professionnel.
Informations de commande
Marquage : HELLOSIGNAL RG59 BC 95% BC PVC CCTV COAXIAL CABLE 7100166 ×××M/FT
Emballage : Longueurs personnalisées disponibles sur bobine, boîte déroulante, bobine en plastique, bobine en bois, palette
Délai de livraison : Généralement 25 jours après réception de l'acompte
Marque : HELLOSIGNAL® ou OEM disponible
Variantes de produits similaires
| Modèle |
Type de conducteur et DCR |
Blindage |
Couverture de blindage |
Type de gaine |
Capacité |
Impédance |
| NO.7100161 |
20AWG(SOL)BC
33,4 Ω/km |
PE expansé |
Tresse BC 95 % |
PVC CM |
52±3pF/m |
75±3Ω |
| NO.7100162 |
20AWG(SOL)BC
33,4 Ω/km |
PE expansé |
Tresse BC 95 % |
PVC CMR |
52±3pF/m |
75±3Ω |
| NO.7100163 |
20AWG(SOL)BC
33,4 Ω/km |
PE expansé |
Tresse BC 95 % |
PVC CMP |
52±3pF/m |
75±3Ω |
| NO.7100164 |
20AWG(SOL)BC
33,4 Ω/km |
PE expansé |
Tresse CCA 95 % |
PVC CM |
52±3pF/m |
75±3Ω |
| NO.7100165 |
20AWG(SOL)BC
33,4 Ω/km |
PE expansé |
Tresse CCA 95 % |
PVC CMR |
52±3pF/m |
75±3Ω |
Application : Spécialement conçu pour les longues distances de câblage CCTV, garantissant une transmission fiable du signal vidéo sur de longues distances.
