| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | KINGTONE or OEM |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | Cuivre nu | Diélectrique: | polyéthylène de mousse |
|---|---|---|---|
| Bouclier: | Parce que-tresse (95%) | Veste: | PVC-CMR |
| Conducteur de fil de puissance: | Puisque | Diamètre de fil de puissance d'isolation: | PVC-CMR (rouge, noir) |
|

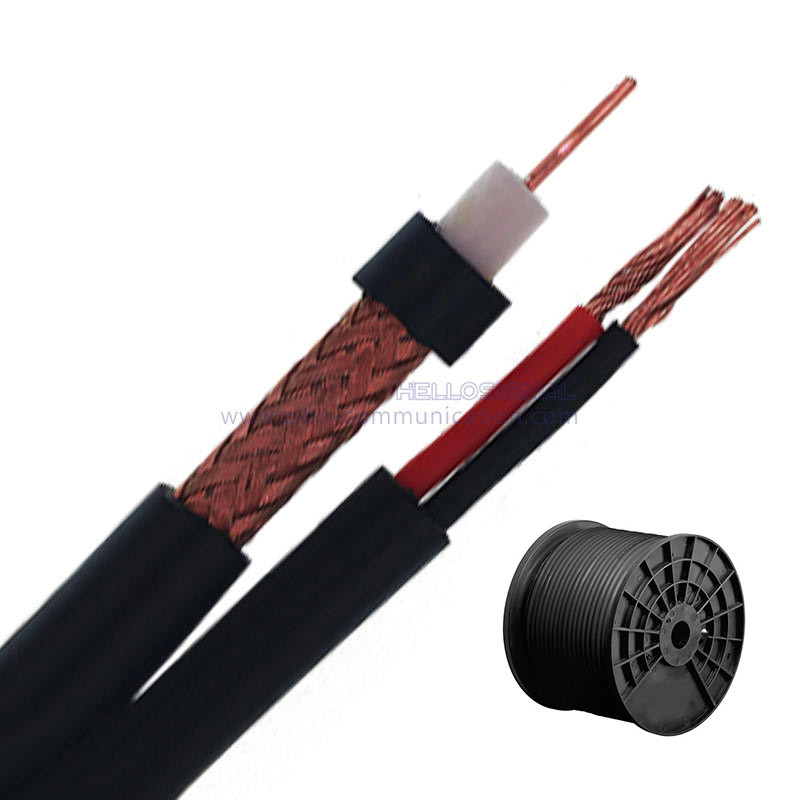

RG59/U +2C18AWG CMR Illustration 8 Câble coaxial CCTV 75 ohms NO.7102022 |
||
| Paramètres de construction : | ||
| Conducteur intérieur | Cuivre nu 0,032"/0,81 mm/20 AWG | |
| Diélectrique | 0.144"/3.66±0.05mm mousse polyéthylène | |
| Bouclier | 0.12mmBC-Tresse(95%) | |
| Veste | 0.236"/6.00±0.1mm PVC-CMR | |
| Conducteur de fil d'alimentation | 2x18AWG/(7*0.38mm) BC | |
| Câble d'alimentation Diamètre de l'isolant | 0.075"/1.90mm PVC-CMR (Rouge, Noir) | |
| Veste | PVC-CMR 0,199 po/5,05 ± 0,1 mm | |
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |
| Caractéristiques électriques: | ||
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 33,5 Ω/km (10,3 Ω/kft) |
|
| Capacitance | 52 ±3 pF/m 17±0,3 pF/pied | |
| Impédance | 75 ± 3 Ω | |
| Perte de retour | entre 5 et 1000MHz : > 22dB | |
| Vitesse de propagation | 0,85 | |
| Test d'allumage (VAC) | 4 | |
| Propriétés mécaniques et environnementales | ||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |
| Plage de température de fonctionnement | -20℃à 75℃ | |
| Diamètres de câble | 6,0 × 5,05 mm | |
| La Coupe transversale | ||
 |
||
| Atténuation(20℃): | ||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) |
| 5 | 0,86 | 2,82 |
| 55 | 2.05 | 6,73 |
| 83 | 2,45 | 8.04 |
| 187 | 3,60 | 11.81 |
| 211 | 3,80 | 12h47 |
| 250 | 4.10 | 13h45 |
| 300 | 4.45 | 14h60 |
| 350 | 4,80 | 15.75 |
| 400 | 5.10 | 16.73 |
| 450 | 5.40 | 17.72 |
| 500 | 5,70 | 18h70 |
| 550 | 5,95 | 19.52 |
| 600 | 6.20 | 20.34 |
| 750 | 6,97 | 22,87 |
| 865 | 7.52 | 24.67 |
| 1000 | 8.12 | 26.64 |
| Informations sur la commande : | ||
| Marquage | HELLOSIGNAL RG59/U +2C18AWG CMR Figure 8 CÂBLE COAXIAL CCTV 7102022 ×××M/PI |
|
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |
| Marque | BONJOURSIGNAL®OU FEO | |
