| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | Cuivre nu | Diélectrique: | Mousse FEP |
|---|---|---|---|
| Bouclier: | Parce que-tresse (95%) | Veste: | PVC-CMP |
| Conducteur de fil de puissance: | Puisque | Diamètre de fil de puissance d'isolation: | PVC-CMP (rouge, noir) |
|

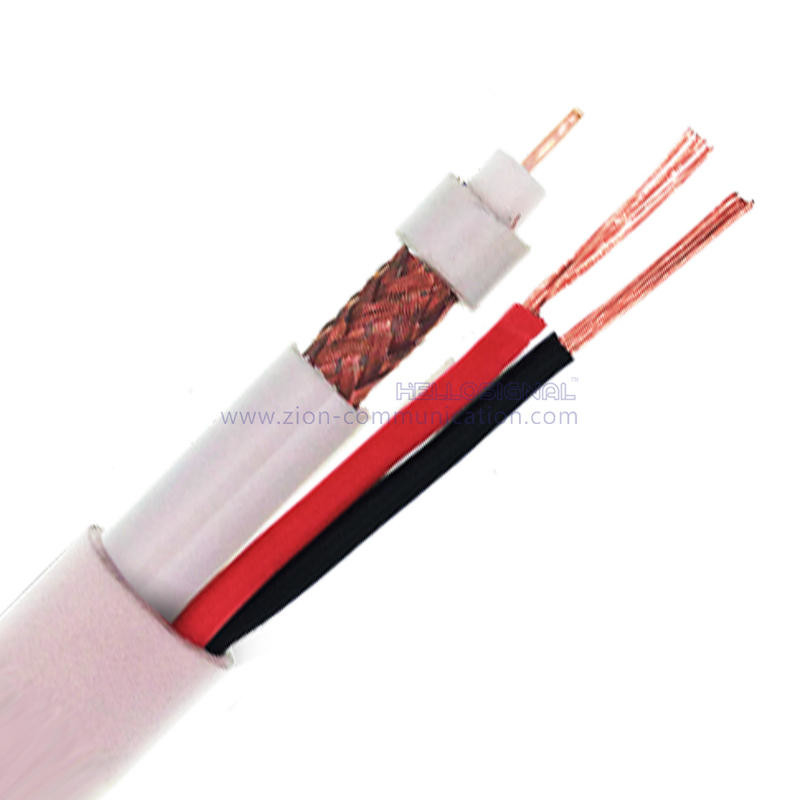

RG59/U +2C18AWG CMP commun Câble coaxial CCTV 75 ohms NO.7102026 |
||
| Paramètres de construction : | ||
| Conducteur intérieur | Cuivre nu 0,032"/0,81 mm/20 AWG | |
| Diélectrique | 3.43mmMousse FEP | |
| Bouclier | 0.12mmBC-Tresse(95%) | |
| Veste | 0.201"/5.10±0.1mm PVC-CMP | |
| Conducteur de fil d'alimentation | 2x18AWG/(7*0.38mm) BC | |
| Câble d'alimentation Diamètre de l'isolant | 0.063"/1.60mm PVC-CMP (Rouge, Noir) | |
| Veste | 7.9mmPVC-CMP | |
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |
| Caractéristiques électriques: | ||
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 33,5 Ω/km (10,3 Ω/kft) |
|
| Capacitance | 52 ±3 pF/m 17±0,3 pF/pied | |
| Impédance | 75 ± 3 Ω | |
| Perte de retour | entre 5 et 1000MHz : > 22dB | |
| Vitesse de propagation | 0,85 | |
| Test d'allumage (VAC) | 4 | |
| Propriétés mécaniques et environnementales | ||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |
| Plage de température de fonctionnement | -20℃à 75℃ | |
| Diamètres de câble | 7,9 mm | |
| La Coupe transversale | ||
 |
||
| Atténuation(20℃): | ||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) |
| 1 | 0,34 | 1.11 |
| dix | 1.05 | 3.44 |
| 100 | 3,60 | 11.80 |
| 200 | 5.20 | 17.05 |
| 400 | 7,70 | 25h25 |
| 700 | 10.80 | 35.41 |
| 900 | 12h40 | 40,66 |
| 1000 | 13h20 | 43.28 |
| Informations sur la commande : | ||
| Marquage | HELLOSIGNAL RG59U +2C18AWG CMP commun CÂBLE COAXIAL CCTV 7102026 ×××M/PI |
|
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |
| Marque | BONJOURSIGNAL®OU FEO | |
