| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | Cuivre nu | Diélectrique: | Mousse FEP |
|---|---|---|---|
| Bouclier: | Parce que-tresse (47%) | Veste: | PVC/PE/LSZH |
| Conducteur de fil de puissance: | Puisque | Diamètre de fil de puissance d'isolation: | HDPE (rouge, noir) |
|

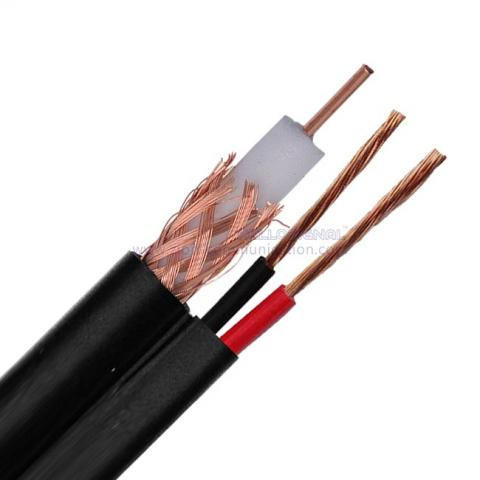

RG59K + 2C0.5 Illustration 8 NO.7102035 |
||||||||
| Type similaire : | ||||||||
| Câble coaxial | Noyaux de puissance | |||||||
| Catalogue Non. |
Cond.Type &Nom.DCR |
Diélectrique | Blindage& %Couverture |
Veste | Type de cond. de fil d'alimentation | Fil d'alimentation DO de isolation |
Veste | Nom.Capacitance |
| RG59B/U +2C0.50 Figure 8 NO.7102036 |
0,58 mm (SOL) BC 54Ω/km |
Solide PE |
avant JC Tresse 95% |
6.00mm PVC/PE/LSZH |
2x (16*0.2mm AVANT JC ) |
1,9 mm PEHD (Rouge noir) |
5,05 mm PVC/PE/ LSZH |
67±2pF/m |
| RG59B/U +2C0.50 ACC Figure 8 NO.7102037 |
0,58 mm (SOL) BC 54Ω/km |
Solide PE |
ACC Tresse 95% |
6.00mm PVC/PE/LSZH |
2x (16*0.2mm ACC ) |
1,9 mm PEHD (Rouge noir) |
5,05 mm PVC/PE/ LSZH |
67±2pF/m |
| Micro RG59 +2C0.75 Figure 8 NO.7102040 |
7*0.18mm (SOL) BC 54Ω/km |
Solide PE |
ACC Tresse 95% |
4,05 mm PVC/PE/LSZH |
2x (16*0.2mm ACC ) |
1,9 mm PEHD (Rouge noir) |
5,05 mm PVC/PE/ LSZH |
52±3pF/m |
| RG59B/U +2C0.50 ACC Figure 8 NO.7102041 |
0,5 mm (SOL) BC 87,6 Ω/km |
Mousse FEP |
1.Al/PET-Feuille 2.CCA -Tresse 50% |
5,6 mm PVC/PE/LSZH |
2x (16*0.2mm ACC ) |
PVC de 2,0 mm (Rouge noir) |
5,05 mm PVC/PE/ LSZH |
69±2pF/m |
| RG59CCS +2x0,75, Figure 8 NO.7102044 |
0,643 mm (SOL) CCS 252,83 Ω/km |
Mousse FEP |
Feuille 1.AL fil 2.AL |
6.00mm PVC/PE/LSZH |
2x (16*0.25mm ACC ) |
PVC de 2,0 mm (Rouge noir) |
5,05 mm PVC/PE/ LSZH |
69±2pF/m |
| Paramètres de construction : | ||||||||
| Conducteur intérieur | Cuivre nu de 0,70 mm | |||||||
| Diélectrique | 0.144"/3.66±0.05mm mousse polyéthylène | |||||||
| Bouclier | 0.12mm BC-Tresse(47%) | |||||||
| Veste | 0.236"/6.00±0.1mm PVC/PE/LSZH | |||||||
| Conducteur de fil d'alimentation | 2x(24*0.15mmBC) | |||||||
| Câble d'alimentation Diamètre de l'isolant | 0.075"/1.9mmHDPE (rouge, noir) | |||||||
| Veste | 5.05mm PVC/PE/LSZH | |||||||
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |||||||
| Caractéristiques électriques: | ||||||||
| Résistance du conducteur interne | 54 Ohms/KM à 20℃ | |||||||
| Capacitance | 52 ±3 pF/m 17±0,3 pF/pied | |||||||
| Impédance | 75 ± 3 Ω | |||||||
| Perte de retour | entre 5 et 1000MHz : > 22dB | |||||||
| Vitesse de propagation | 0,85 | |||||||
| Test d'allumage (VAC) | 4 | |||||||
| Propriétés mécaniques et environnementales | ||||||||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |||||||
| Plage de température de fonctionnement | -20℃à 60℃ | |||||||
| Diamètres de câble | 6,0 × 5,05 mm | |||||||
| La Coupe transversale | ||||||||
 |
||||||||
| Atténuation(20℃): | ||||||||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) | ||||||
| 5 | 0,82 | 2,50 | ||||||
| dix | 0,92 | 2,80 | ||||||
| 50 | 2.13 | 6,50 | ||||||
| 100 | 2,92 | 8,90 | ||||||
| 200 | 4.20 | 12.80 | ||||||
| 400 | 6.07 | 18h50 | ||||||
| 700 | 7.51 | 22,90 | ||||||
| 900 | 8,79 | 26,80 | ||||||
| 1000 | 9h25 | 28.20 | ||||||
| Informations sur la commande : | ||||||||
| Marquage | HELLOSIGNAL RG59K + 2C0.5 Figure 8 CÂBLE COAXIAL CCTV 7102035 ×××M/PI |
|||||||
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |||||||
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |||||||
| Marque | BONJOURSIGNAL®OU FEO | |||||||
