| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | Cuivre nu | Diélectrique: | Polyéthylène solide |
|---|---|---|---|
| Bouclier: | Parce que-tresse (95%) | Veste: | PVC/PE/LSZH |
| Conducteur de fil de puissance: | Puisque | Diamètre de fil de puissance d'isolation: | HDPE (rouge, noir) |
|

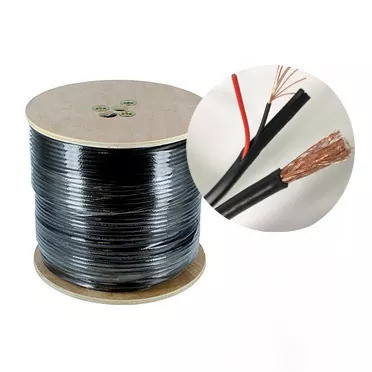

RG59 B/U+ 2C0.50 Illustration 8 Câble coaxial CCTV 75 ohms NO.7102036 |
||
| Paramètres de construction : | ||
| Conducteur intérieur | Cuivre nu de 0,58 mm | |
| Diélectrique | 0.144"/3.66±0.05mm Polyéthylène Solide | |
| Bouclier | 0.12mm BC-Tresse(95%) | |
| Veste | 0.236"/6.00±0.1mm PVC/PE/LSZH | |
| Conducteur de fil d'alimentation | 2x(16*0.2mmBC) | |
| Câble d'alimentation Diamètre de l'isolant | 0.075"/1.9mmHDPE (rouge, noir) | |
| Veste | 5.05mm PVC/PE/LSZH | |
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |
| Caractéristiques électriques: | ||
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 65,26 ohms/km |
|
| Capacitance | 67±2pF/m | |
| Impédance | 75 ± 3 Ω | |
| Perte de retour | entre 5 et 1000MHz : > 22dB | |
| Vitesse de propagation | 0,66 | |
| Test d'allumage (VAC) | 3 | |
| Propriétés mécaniques et environnementales | ||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |
| Plage de température de fonctionnement | -20℃à 60℃ | |
| Diamètres de câble | 6,0 × 5,05 mm | |
| La Coupe transversale | ||
 |
||
| Atténuation(20℃): | ||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) |
| 1 | 0,64 | 1,96 |
| dix | 1.18 | 3.61 |
| 50 | 2,58 | 7,87 |
| 100 | 3,66 | 11h15 |
| 200 | 5.27 | 16.07 |
| 400 | 7.53 | 22,97 |
| 700 | 10h44 | 31,83 |
| 900 | 11.93 | 36.40 |
| 1000 | 12,89 | 39.30 |
| Informations sur la commande : | ||
| Marquage | HELLOSIGNAL Rg59 B/U+ 2C0.50 Figure 8 CÂBLE COAXIAL CCTV 7102036 ×××M/PI |
|
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |
| Marque | BONJOURSIGNAL®OU FEO | |
