| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | Cuivre nu | Diélectrique: | Polyéthylène solide |
|---|---|---|---|
| Bouclier: | Parce que-tresse (95%) | Conducteur de fil de puissance: | Puisque |
| Diamètre de fil de puissance d'isolation: | PVC (rouge, noir) | Veste: | PVC/PE/LSZH |
|

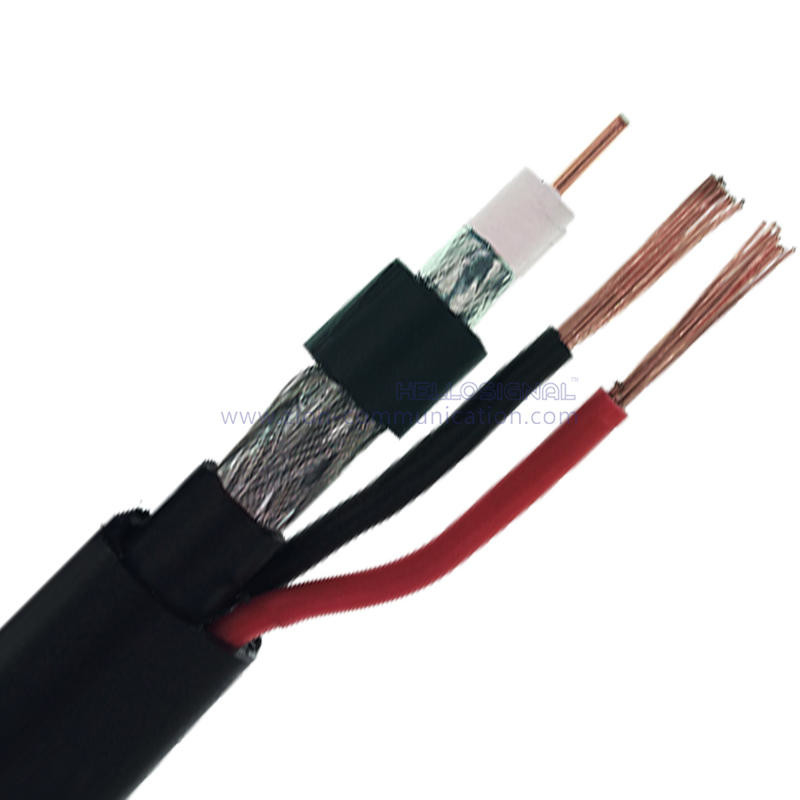

RG59CCS+2x0.75, commun Câble coaxial CCTV 75 ohms NO.7102043 |
||
| Paramètres de construction : | ||
| Conducteur intérieur | CCS de 0,643 mm | |
| Diélectrique | Polyéthylène expansé de 3,71 mm | |
| Bouclier 1 | Feuille AL | |
| Bouclier 2 | Fil AL 0.12mmX32 | |
| Veste | 6.0mm PVC/PE/LSZH | |
| Conducteur de fil d'alimentation | 2x(16*0.25mmCCA) | |
| Câble d'alimentation Diamètre de l'isolant | 2.0mmPVC (rouge, noir) | |
| Veste | 9.5×7.5mm PVC/PE/LSZH | |
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |
| Caractéristiques électriques: | ||
| Résistance du conducteur interne | 252.83Ohms/KM à 20℃ | |
| Capacitance | 62±2pF/m | |
| Impédance | 75 ± 3 Ω | |
| Perte de retour | entre 5 et 1000MHz : > 22dB | |
| Vitesse de propagation | 0,66 | |
| Test d'allumage (VAC) | 3 | |
| Propriétés mécaniques et environnementales | ||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |
| Plage de température de fonctionnement | -20℃à 60℃ | |
| Diamètres de câble | 9,5 × 7,5 mm | |
| La Coupe transversale | ||
 |
||
| Atténuation(20℃): | ||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) |
| 5 | 0,66 | 2.16 |
| 50 | 2.07 | 6,78 |
| 100 | 2,92 | 9.58 |
| 300 | 5.06 | 16.58 |
| 450 | 6.19 | 20h31 |
| 865 | 8.58 | 28.15 |
| 1000 | 9.23 | 30.26 |
| 1750 | 12h20 | 40.03 |
| 2150 | 13.53 | 44.37 |
| 2500 | 14.59 | 47,84 |
| 3000 | 15,98 | 52.41 |
| Informations sur la commande : | ||
| Marquage | HELLOSIGNAL RG59CCS+2x0.75, commun CÂBLE COAXIAL CCTV 7102043 ×××M/PI |
|
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |
| Marque | BONJOURSIGNAL®OU FEO | |
