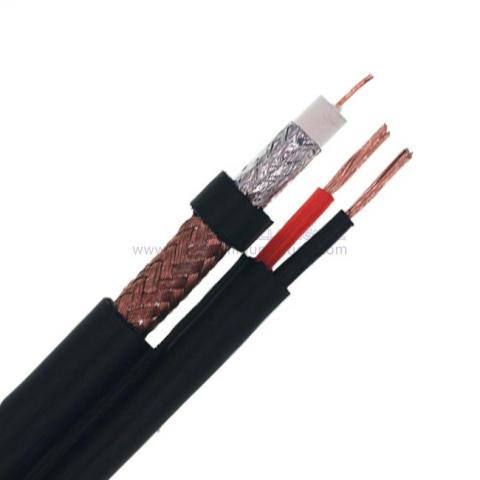

RG6/U+2C18AWG CM Illustration 8
Câble coaxial CCTV 75 ohms
NO.7102002
|
| Type similaire : |
Catalogue
Non. |
Cond.Type
&Nom.DCR |
Blindage&
%Couverture |
Veste |
Type de cond. de fil d'alimentation |
Fil d'alimentation
DO de
isolation |
Veste |
Nom.Capacitance |
Nom.Imp.Ω |
RG6/U
+2C18AWG
Figure 8
NO.7102001 |
18AWG(SOL)CCS
87Ω/km |
1.B.Al/PET
2. AL-Tresse 95 % |
6,65 mm
PVC |
2x18AWG/
(16*0.25mm) BC |
1,9 mm
PE/PVC
(Rouge noir) |
PVC de 5,05 mm |
52±3pF/m |
75±3Ω |
RG6/U
+2C18AWG CMR
Figure 8
NO.7102003 |
18AWG(SOL)Cu
21,2 Ω/km |
1.B.Al/PET
2.BC-Tresse 95% |
6,65 mm
PVC-CMR |
2x18AWG/
(7*0.38mm) BC |
1,9 mm
PVC-CMR
(Rouge noir) |
5.05mm PVC-CMR |
52±3pF/m |
75±3Ω |
RG6/U
+2C18AWG CMP
Figure 8
NO.7102004 |
18AWG(SOL)Cu
21,2 Ω/km |
1.B.Al/PET
2.BC-Tresse 95% |
5,9 mm
PVC-CMP |
2x18AWG/
(7*0.38mm) BC |
1,6 mm
PVC-CMP
(Rouge noir) |
3.8mm PVC-CMP |
52±3pF/m |
75±3Ω |
| Paramètres de construction : |
| Conducteur intérieur |
Cuivre 1,02 mm/0,04"/18 AWG |
| Diélectrique |
PE moussé 4,45 mm/0,175" |
| Bouclier 1 |
Bouclier en aluminium collé |
| Bouclier 2 |
Fil de tresse BC couverture de 95% |
| Veste |
6.65mm PVC-CM |
| Conducteur de fil d'alimentation |
2x18AWG/(7*0.38mm) BC |
| Câble d'alimentation Diamètre de l'isolant |
1.9mm PVC-CM (Rouge, Noir) |
| Veste |
5.05mmPVC-CM |
| Application |
Pour une utilisation dans des longueurs de course CCTV plus longues |
| Caractéristiques électriques: |
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 21,2 Ω/km (6,96 Ω/kft) |
| Capacitance |
52 ±3 pF/m 17±0,3 pF/pied |
| Impédance |
75 ± 3 Ω |
| Perte de retour |
entre 5 et 1000MHz : > 22dB |
| Vitesse de propagation |
0,85 |
| Test d'allumage (VAC) |
4 |
| |
| Propriétés mécaniques et environnementales |
| Rayon de courbure du câble |
10 fois le diamètre du câble |
| Plage de température de fonctionnement |
-20℃à 60℃ |
| Diamètres de câble |
6,65 × 5,05 mm |
| |
| La Coupe transversale |
 |
| Atténuation(20℃): |
| Fréquence (MHZ) |
Atténuation maximale (dB/100 pieds) |
Atténuation maximale (dB/100m) |
| 5 |
0,58 |
1,90 |
| 55 |
1,60 |
5.25 |
| 83 |
1,95 |
6h40 |
| 187 |
2,85 |
9h35 |
| 211 |
3.05 |
10.00 |
| 250 |
3h30 |
10.82 |
| 300 |
3,55 |
11.64 |
| 350 |
3,85 |
12.63 |
| 400 |
4.15 |
13.61 |
| 450 |
4.40 |
14h43 |
| 500 |
4.66 |
15.29 |
| 550 |
4,90 |
16.08 |
| 600 |
5.10 |
16.73 |
| 750 |
5,65 |
18.54 |
| 865 |
6.10 |
20.01 |
| 1000 |
6,55 |
21h49 |
| |
| Informations sur la commande : |
| Marquage |
HELLOSIGNAL RG6/U+2C18AWG CM Figure 8
CÂBLE COAXIAL CCTV 7102002 ×××M/PI |
| Forfait |
Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… |
| Heure de livraison |
Normalement 25 jours après avoir reçu le dépôt. |
| Marque |
HELLOSIGNAL® OU FEO |
| |
