| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | Cuivre 18AWG | Diélectrique: | Polyéthylène solide |
|---|---|---|---|
| Shield1: | Bouclier collé de papier d'aluminium | Shield2: | Couverture du fil 95% de tresse d'AL |
| Conducteur de fil de puissance: | Puisque | Diamètre de fil de puissance d'isolation: | PVC-CMP (rouge, noir) |
| Veste: | PVC-CMP |
|

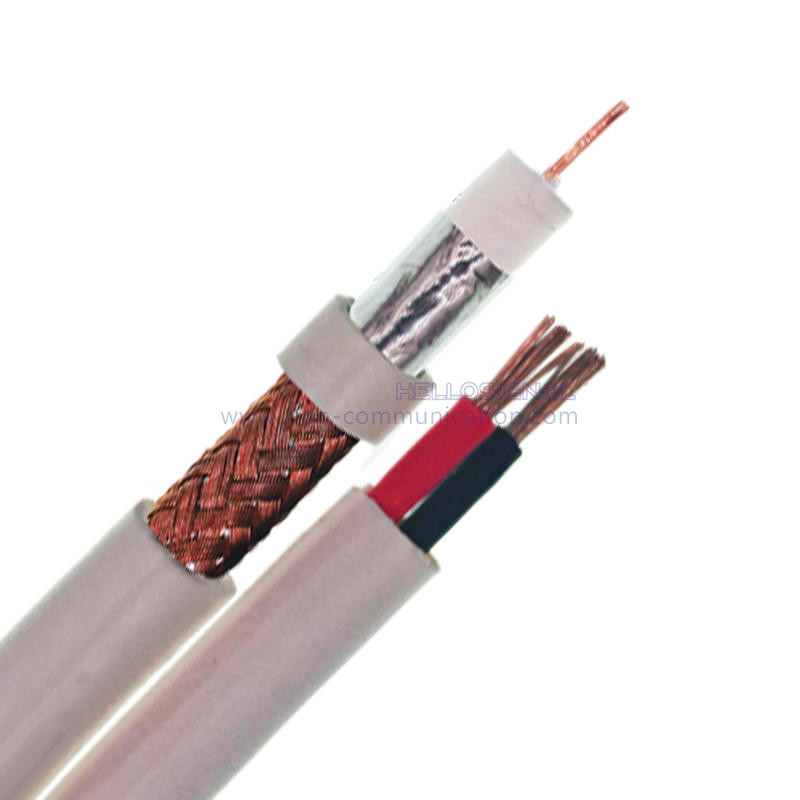

RG6/U+2C18AWG CMP Illustration 8 Câble coaxial CCTV 75 ohms NO.7102004 |
||
| Paramètres de construction : | ||
| Conducteur intérieur | Cuivre 1,02 mm/0,04"/18 AWG | |
| Diélectrique | 4.32mm Mousse FEP | |
| Bouclier 1 | Bouclier en aluminium collé | |
| Bouclier 2 | Fil de tresse BC couverture de 95% | |
| Veste | 5.9mm PVC-CMP | |
| Conducteur de fil d'alimentation | 2x18AWG/(7*0.38mm) BC | |
| Câble d'alimentation Diamètre de l'isolant | 1.6mmPVC-CMP (Rouge, Noir) | |
| Veste | 3.8mmPVC-CMP | |
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |
| Caractéristiques électriques: | ||
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 21,2 Ω/km (6,96 Ω/kft) |
|
| Capacitance | 52 ±3 pF/m 17±0,3 pF/pied | |
| Impédance | 75 ± 3 Ω | |
| Perte de retour | entre 5 et 1000MHz : > 22dB | |
| Vitesse de propagation | 0,85 | |
| Test d'allumage (VAC) | 4 | |
| Propriétés mécaniques et environnementales | ||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |
| Plage de température de fonctionnement | -20℃à 75℃ | |
| Diamètres de câble | 5,9 × 3,8 mm | |
| La Coupe transversale | ||
 |
||
| Atténuation(20℃): | ||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) |
| 1 | 0,50 | 1,64 |
| dix | 0,92 | 3.02 |
| 50 | 1,75 | 5.74 |
| 100 | 2,60 | 8.52 |
| 200 | 3,80 | 12h46 |
| 400 | 5,50 | 18.03 |
| 700 | 7.60 | 24,92 |
| 900 | 8,90 | 29.18 |
| 1000 | 9h30 | 30.49 |
| 1200 | 10h60 | 34,75 |
| 1450 | 12h00 | 39.34 |
| 1800 | 13h60 | 44,59 |
| 2200 | 14.80 | 48,52 |
| 3000 | 18h00 | 59.02 |
| Informations sur la commande : | ||
| Marquage | HELLOSIGNAL RG6/U+2C18AWG CMP Figure 8 CÂBLE COAXIAL CCTV 7101004 ×××M/PI |
|
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |
| Marque | BONJOURSIGNAL®OU FEO | |
