| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | 18AWG CCS | Diélectrique: | Polyéthylène solide |
|---|---|---|---|
| Shield1: | Bouclier collé de papier d'aluminium | Shield2: | Couverture du fil 95% de tresse d'AL |
| Conducteur de fil de puissance: | Puisque | Diamètre de fil de puissance d'isolation: | PE/PVC (rouge, noir) |
| Veste: | PVC |
|

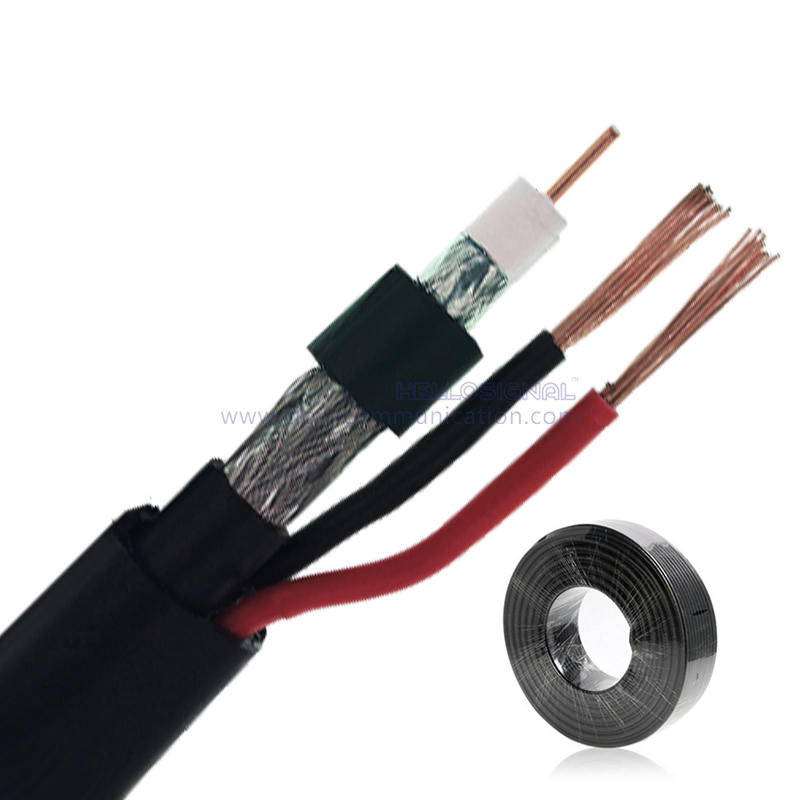

Commun RG6/U+2C18AWG CM Câble coaxial CCTV 75 ohms NO.7102006 |
||||
| Paramètres de construction : | ||||
| Conducteur intérieur | Cuivre 1,02 mm/0,04"/18 AWG | |||
| Diélectrique | PE moussé 4,45 mm/0,175" | |||
| Bouclier 1 | Bouclier en aluminium collé | |||
| Bouclier 2 | Fil tressé AL 95% de couverture | |||
| Veste | 6.65mm PVC-CM | |||
| Conducteur de fil d'alimentation | 2x18AWG/(16*0.25mm)BC | |||
| Câble d'alimentation Diamètre de l'isolant | 1.9mmPVC-CM (rouge, noir) | |||
| Veste | 10.15mmPVC-CM | |||
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |||
| Caractéristiques électriques: | ||||
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 21,2 Ω/km (6,96 Ω/kft) |
|||
| Capacitance | 52 ±3 pF/m 17±0,3 pF/pied | |||
| Impédance | 75 ± 3 Ω | |||
| Perte de retour | entre 5 et 1000MHz : > 22dB | |||
| Vitesse de propagation | 0,85 | |||
| Test d'allumage (VAC) | 4 | |||
| Propriétés mécaniques et environnementales | ||||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |||
| Plage de température de fonctionnement | -20℃à 60℃ | |||
| Diamètres de câble | 10,15 mm | |||
| La Coupe transversale | ||||
 |
||||
| Atténuation(20℃): | ||||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) | ||
| 5 | 0,58 | 1,90 | ||
| 55 | 1,60 | 5.25 | ||
| 83 | 1,95 | 6h40 | ||
| 187 | 2,85 | 9h35 | ||
| 211 | 3.05 | 10.00 | ||
| 250 | 3h30 | 10.82 | ||
| 300 | 3,55 | 11.64 | ||
| 350 | 3,85 | 12.63 | ||
| 400 | 4.15 | 13.61 | ||
| 450 | 4.40 | 14h43 | ||
| 500 | 4.66 | 15.29 | ||
| 550 | 4,90 | 16.08 | ||
| 600 | 5.10 | 16.73 | ||
| 750 | 5,65 | 18.54 | ||
| 865 | 6.10 | 20.01 | ||
| 1000 | 6,55 | 21h49 | ||
| Informations sur la commande : | ||||
| Marquage | HELLOSIGNAL RG6/U+2C18AWG CM commun CÂBLE COAXIAL CCTV 7102006 ×××M/PI |
|||
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |||
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |||
| Marque | BONJOURSIGNAL®OU FEO | |||
