| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | cuivre | Diélectrique: | polyéthylène de mousse |
|---|---|---|---|
| Shield1: | Feuille d'aluminium | Shield2: | CCA-tresse (48%) |
| Conducteur de fil de puissance: | CCA | Diamètre de fil de puissance d'isolation: | PVC (rouge, noir) |
| Veste: | PVC/PE/LSZH |
|

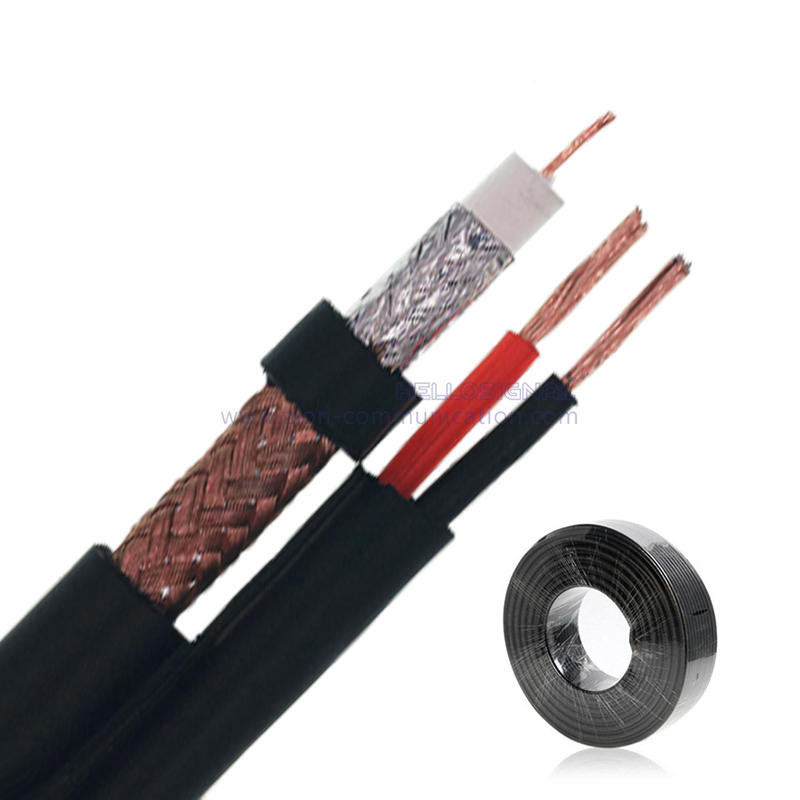

3C-2V+2x0.50,Figure 8 Câble coaxial CCTV 75 ohms NO.7102062 |
||
| Paramètres de construction : | ||
| Conducteur intérieur | 0.50mm Cuivre | |
| Diélectrique | Polyéthylène expansé de 3,2 mm | |
| Bouclier 1 | Feuille d'aluminium | |
| Bouclier 2 | 0.12mmCCA-Tresse(48%) | |
| Veste | 5.0mm PVC/PE/LSZH | |
| Conducteur de fil d'alimentation | 2x(11*0.25mmCCA) | |
| Câble d'alimentation Diamètre de l'isolant | 1.6mmPVC (rouge, noir) | |
| Veste | 4.4mm PVC/PE/LSZH | |
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |
| Caractéristiques électriques: | ||
| Résistance du conducteur interne | Le Max.à 20 ans℃doit être<87.6Ω/km | |
| Capacitance | 69±4pF/m | |
| Impédance | 75 ± 3 Ω | |
| Perte de retour | entre 5 et 1000MHz : > 20dB | |
| Vitesse de propagation | ||
| Test d'allumage (VAC) | 1 | |
| Propriétés mécaniques et environnementales | ||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |
| Plage de température de fonctionnement | -20℃à 60℃ | |
| Diamètres de câble | 5,0 × 4,4 mm | |
| La Coupe transversale | ||
 |
||
| Atténuation(20℃): | ||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) |
| dix | 4,80 | |
| 30 | 8h30 | |
| 72 | 12,90 | |
| 88 | 14h20 | |
| 90 | 14h40 | |
| 135 | 17h60 | |
| 180 | 20h40 | |
| 220 | 22.50 | |
| 270 | 24,90 | |
| 440 | 31,80 | |
| 750 | 41,60 | |
| 770 | 42.10 | |
| Informations sur la commande : | ||
| Marquage | HELLOSIGNAL 3C-2V+2x0.50, Figure 8 CÂBLE COAXIAL CCTV 7102062 ×××M/PI |
|
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |
| Marque | BONJOURSIGNAL®OU FEO | |
