| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | Cu | Diélectrique: | polyéthylène de mousse |
|---|---|---|---|
| Shield1: | AL/Pet/Al | Shield2: | Comité technique 70% |
| Conducteur de fil de puissance: | Cu | Diamètre de fil de puissance d'isolation: | PVC (rouge, noir) |
| Veste: | Terrain communal de PVC |
|

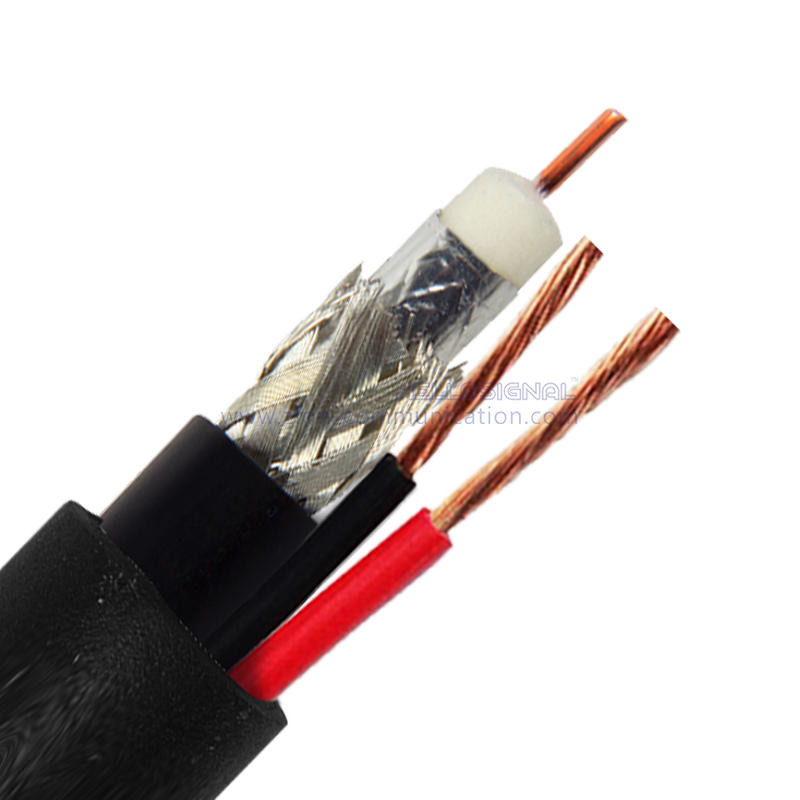

HD40+2×0.50 Câble coaxial CCTV 75 ohms NO.7102131 |
||
| Paramètres de construction : | ||
| Conducteur intérieur | 0,42 mm Cu | |
| Diélectrique | Polyéthylène expansé de 1,9 mm | |
| Bouclier 1 | AL/Pet/Al | |
| Bouclier 2 | TC 70 % | |
| Veste | PVC 3,6 mm | |
| Conducteur de fil d'alimentation | 2x(16×0.19mmCU ) | |
| Câble d'alimentation Diamètre de l'isolant | 1.8mmPVC (rouge, noir) | |
| Veste | 6,7 × 5,6 mm PVC commun | |
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |
| Caractéristiques électriques: | ||
| Résistance du conducteur interne | Le Max.à 20 ans℃doit être < 129,2 Ω/km | |
| Capacitance | 77 ±3 pF/m | |
| Impédance | 75 ± 3 Ω | |
| Perte de retour | 20dB | |
| Vitesse de propagation | 0,82 | |
| Test d'allumage (VAC) | 3 | |
| Propriétés mécaniques et environnementales | ||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |
| Plage de température de fonctionnement | -20℃à 60℃ | |
| Diamètres de câble | 6,7 × 5,6 mm | |
| La Coupe transversale | ||
 |
||
| Atténuation(20℃): | ||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) |
| 5 | 1,00 | 3.05 |
| 50 | 3.14 | 9,59 |
| 100 | 4.44 | 13h55 |
| 300 | 7,69 | 23h45 |
| 450 | 9.41 | 28.71 |
| 865 | 13.05 | 39,80 |
| 1000 | 14.03 | 42,79 |
| 1750 | 18.56 | 56,60 |
| 2150 | 20.57 | 62,73 |
| 2500 | 22.17 | 67,63 |
| 3000 | 24.29 | 74.09 |
| Informations sur la commande : | ||
| Marquage | HELLOSIGNAL HD40+2×0.50 CÂBLE COAXIAL CCTV 7102131 ×××M/PI |
|
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |
| Marque | BONJOURSIGNAL®OU FEO | |
