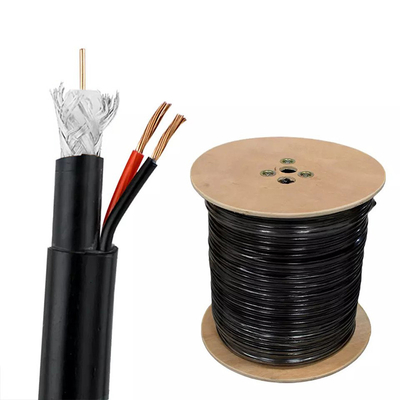

| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE DE TÉLÉVISION EN CIRCUIT FERMÉ |
| Quantité de commande min: | 30 KILOMÈTRES |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM/mois |
| Conducteur: | Cu | Diélectrique: | polyéthylène de mousse |
|---|---|---|---|
| Shield1: | AL/Pet/Al | Shield2: | Comité technique 70% |
| Conducteur de fil de puissance: | Cu | Diamètre de fil de puissance d'isolation: | PVC (rouge, noir) |
| Veste: | Terrain communal de PVC |
|
HD70+2×1.00 NO.7102138 |
||||||||
| Type similaire : | ||||||||
| Câble coaxial | Noyaux de puissance | Gaine extérieure globale | ||||||
| Catalogue Non. |
Cond.Type &Nom.DCR |
Diélectrique | Blindage& %Couverture |
Veste | Type de cond. de fil d'alimentation | Fil d'alimentation DO de isolation |
Veste | Nom.Capacitance |
| HD70+2×0.50 NO.7102136 |
0,70 mm (SOL) Cu | Mousse FEP |
1.AL/Animal/Al 2.TC-Tresse 70% |
PVC de 4,3 mm | 2x (16 × 0,19 mm CU) |
1.8mmPVC (Rouge noir) |
7,7 × 6,3 mm PVC Commun |
52 ±3 pF/m |
| HD70+2×0.75 NO.7102137 |
0,70 mm (SOL) Cu | Mousse FEP |
1.AL/Animal/Al 2.TC-Tresse 70% |
PVC de 4,3 mm | 2x (24 × 0,19 mm CU) |
2.0mmPVC (Rouge noir) |
7,9 × 6,4 mm PVC Commun |
52 ±3 pF/m |
| Paramètres de construction : | ||||||||
| Conducteur intérieur | Cu de 0,70 mm | |||||||
| Diélectrique | Polyéthylène expansé de 2,9 mm | |||||||
| Bouclier 1 | AL/Pet/Al | |||||||
| Bouclier 2 | TC 70 % | |||||||
| Veste | PVC de 4,3 mm | |||||||
| Conducteur de fil d'alimentation | 2x(32×0.19mmCU ) | |||||||
| Câble d'alimentation Diamètre de l'isolant | 2.2mmPVC (rouge, noir) | |||||||
| Veste | PVC commun 8,15 × 6,55 mm | |||||||
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |||||||
| Caractéristiques électriques: | ||||||||
| Résistance du conducteur interne | Le Max.à 20 ans℃doit être < 64,9 Ω/km | |||||||
| Capacitance | 52 ±3 pF/m 15,8 ±1 pF/pi | |||||||
| Impédance | 75 ± 3 Ω | |||||||
| Perte de retour | entre 5 et 1000MHz : > 20dB | |||||||
| Vitesse de propagation | 0,82 | |||||||
| Test d'allumage (VAC) | 3 | |||||||
| Propriétés mécaniques et environnementales | ||||||||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |||||||
| Plage de température de fonctionnement | -20℃à 60℃ | |||||||
| Diamètres de câble | 8,15 × 6,55 mm | |||||||
| La Coupe transversale | ||||||||
 |
||||||||
| Atténuation(20℃): | ||||||||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) | ||||||
| 1 | 1,80 | |||||||
| 5 | 2,80 | |||||||
| dix | 3,90 | |||||||
| 50 | 7,90 | |||||||
| 100 | 11.10 | |||||||
| 200 | 15.10 | |||||||
| 400 | 21.80 | |||||||
| 700 | 29,80 | |||||||
| 900 | 34.40 | |||||||
| 1000 | 36.00 | |||||||
| Informations sur la commande : | ||||||||
| Marquage | HELLOSIGNAL HD70+2×1.00 CÂBLE COAXIAL CCTV 7102138 ×××M/PI |
|||||||
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |||||||
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |||||||
| Marque | HELLOSIGNAL® OU FEO | |||||||
| Type similaire : | ||||||||
| Câble coaxial | Noyaux de puissance | Gaine extérieure globale | ||||||
| Catalogue Non. |
Cond.Type &Nom.DCR |
Diélectrique | Blindage& %Couverture |
Veste | Type de cond. de fil d'alimentation | Fil d'alimentation DO de isolation |
Veste | Nom.Capacitance |
| HD70+2×0.50 NO.7102136 |
0,70 mm (SOL) Cu | Mousse FEP |
1.AL/Animal/Al 2.TC-Tresse 70% |
PVC de 4,3 mm | 2x (16 × 0,19 mm CU) |
1.8mmPVC (Rouge noir) |
7,7 × 6,3 mm PVC Commun |
52 ±3 pF/m |
| HD70+2×0.75 NO.7102137 |
0,70 mm (SOL) Cu | Mousse FEP |
1.AL/Animal/Al 2.TC-Tresse 70% |
PVC de 4,3 mm | 2x (24 × 0,19 mm CU) |
2.0mmPVC (Rouge noir) |
7,9 × 6,4 mm PVC Commun |
52 ±3 pF/m |
