| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | hellosignal |
| Certification: | UL, CE, RoHS |
| Numéro de modèle: | CÂBLE DE SURVEILLANCE CCTV |
| Quantité de commande min: | 30 KM |
| Détails d'emballage: | Bobine de 500FT, de 1000FT ou bobine en bois dans la boîte |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM / Mois |
| Conducteur: | 20AWG CCS | Diélectrique: | polyéthylène de mousse |
|---|---|---|---|
| Bouclier: | AL-Tresse(90%) | Conducteur de fil de puissance: | CCA |
| Diamètre de fil de puissance d'isolation: | HDPE (rouge, noir, bleu) | Veste: | PVC |
|

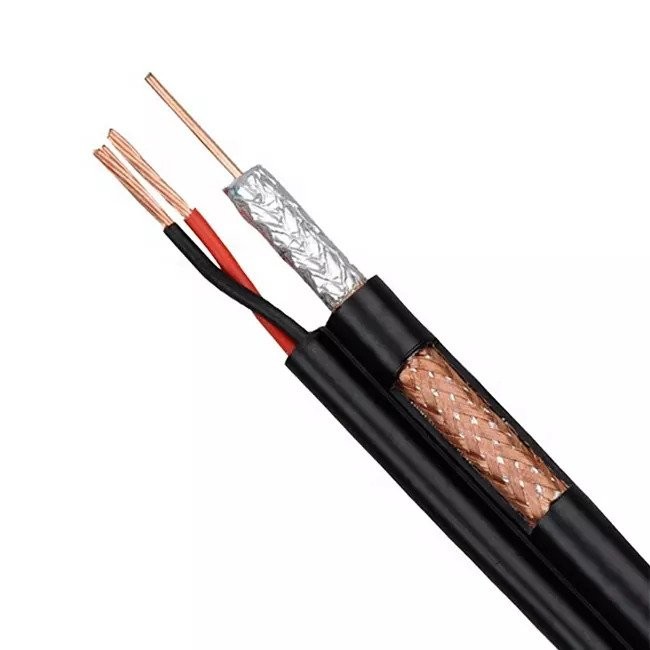

RG59 90% + 2X26 AWG Câble coaxial CCTV 75 ohms NO.7102105 |
||
| Paramètres de construction : | ||
| Conducteur intérieur | 0,032"/0,81 mm/20 AWG CCS | |
| Diélectrique | 0.144"/3.66±0.05mm mousse polyéthylène | |
| Bouclier | Tresse AL 0,12 mm (90 %) | |
| Veste | 6.0mmPVC | |
| Conducteur de fil d'alimentation | 2x(10*0.12mmCCA) | |
| Câble d'alimentation Diamètre de l'isolant | 0.91HDPE (rouge, noir) | |
| Veste | 3.0mmPVC | |
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | |
| Caractéristiques électriques: | ||
| Résistance du conducteur interne |
Le Max.à 20 ans℃doit être < 139,5 Ω/km 42.55Ω/1000ft |
|
| Capacitance | 52 ±3 pF/m 15,8 ±1 pF/pi | |
| Impédance | 75 ± 3 Ω | |
| Perte de retour | entre 5 et 1000MHz : > 22dB | |
| Vitesse de propagation | 0,85 | |
| Test d'allumage (VAC) | 4 | |
| Propriétés mécaniques et environnementales | ||
| Rayon de courbure du câble | 10 fois le diamètre du câble | |
| Plage de température de fonctionnement | -20℃à 60℃ | |
| Diamètres de câble | 6,0 × 3,0 mm | |
| La Coupe transversale | ||
 |
||
| Atténuation(20℃): | ||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) |
| 5 | 0,86 | 2,82 |
| 55 | 2.05 | 6,73 |
| 83 | 2,45 | 8.04 |
| 187 | 3,60 | 11.81 |
| 211 | 3,80 | 12h47 |
| 250 | 4.10 | 13h45 |
| 300 | 4.45 | 14h60 |
| 350 | 4,80 | 15.75 |
| 400 | 5.10 | 16.73 |
| 450 | 5.40 | 17.72 |
| 500 | 5,70 | 18h70 |
| 550 | 5,95 | 19.52 |
| 600 | 6.20 | 20.34 |
| 750 | 6,97 | 22,87 |
| 865 | 7.52 | 24.67 |
| 1000 | 8.12 | 26.64 |
| Informations sur la commande : | ||
| Marquage | HELLOSIGNAL RG59 90% + 2X26 AWG CÂBLE COAXIAL CCTV 7102103 ×××M/PI |
|
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | |
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | |
| Marque | BONJOURSIGNAL®OU FEO | |
