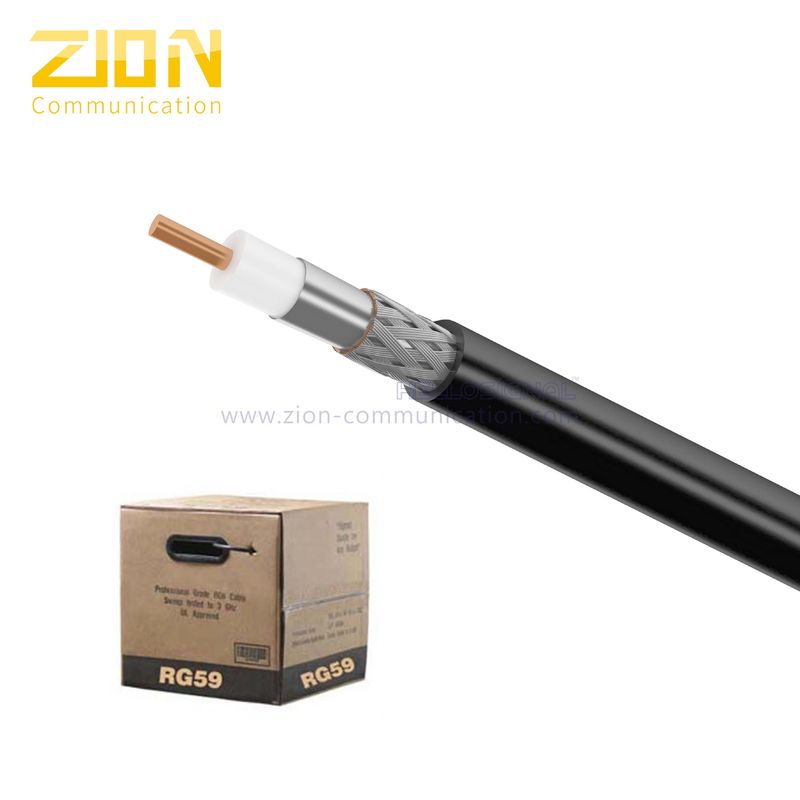

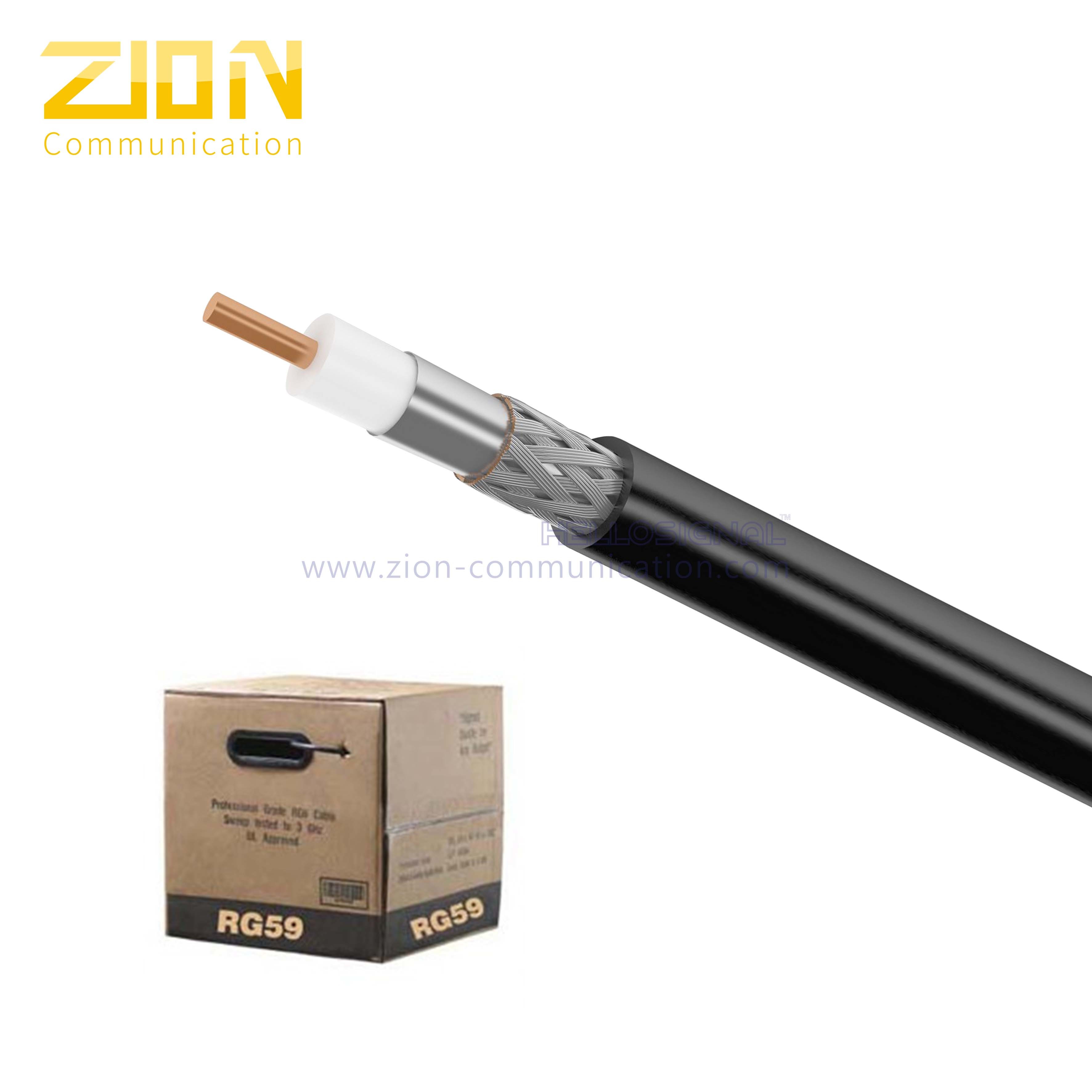

Câble coaxial RG59 tressé 67% AL, gaine PVC CMR

Câble coaxial de qualité professionnelle 75 Ohm conçu pour la radiodiffusion, les systèmes satellitaires et de communication, avec des performances de blindage supérieures.

Visitez notre site Web officiel pour le catalogue complet des câbles coaxiaux CCTV

Spécifications rapides

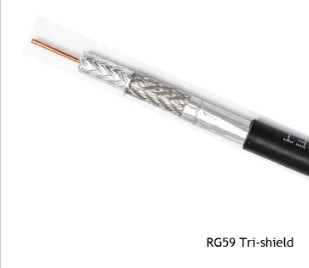

Câble coaxial RG59 Tri-Shield
Impédance de 75 Ohms
Conducteur CCS 20 AWG
Blindage tressé 67% AL
Isolation PE expansé
Gaine PVC classée UL CMR
Testé jusqu'à une fréquence de 3 GHz
Certifications : ISO, CE, RoHS, UL
Longueurs standard : 305M, 1000FT sur bobine en bois

Aperçu du produit

Le câble coaxial KT2022 RG59 Tri-Shield est conçu pour les systèmes de câbles numériques, satellites, antennes et applications de communication. Doté d'une impédance caractéristique de 75 ohms, ce câble offre des performances élevées dans les applications pratiques grâce à des matériaux et des processus de fabrication supérieurs.

Conditionné en bobines en plastique ou en bois de 500FT/1000FT sur palettes pour la protection et la manipulation facile, notre câble RG59 offre une valeur exceptionnelle sans compromettre la qualité.

Applications

Transmission de signaux RF
Systèmes CATV
Systèmes MATV
Systèmes de sécurité CCTV
Réseaux locaux
Transmission vidéo numérique
Systèmes d'antennes

Paramètres de construction

Conducteur interne	0.032"/0.81mm/20AWG	Acier cuivré
Diélectrique	0.144"/3.66mm	PE expansé
Blindage 1	0.151"/3.84mm	Aluminium-Polypropylène collé
Blindage 2	Couverture à 67%	Fil de tresse en aluminium
Blindage 3	Non collé	Ruban d'aluminium laminé
Gaine	0.240"±0.006"/6.10±0.15mm	PVC
Épaisseur de la gaine	0.032"/0.81mm
Application	Pour une utilisation dans les longues longueurs de câbles CATV

Caractéristiques électriques

Résistance du conducteur interne	Max. à 20℃ : <87 Ω/km (26.5 Ω/1000ft)
Capacitance	52 ±3 pF/m (15.8 ±1 pF/m)
Impédance	75 ± 3 Ω
Perte de retour	5-1000MHz : >22dB
Vitesse de propagation	0.85
Test d'étincelle (VAC)	4

Caractéristiques d'atténuation (20℃)

Fréquence (MHz)	Atténuation maximale (dB/100ft)	Atténuation maximale (dB/100m)
5	0.86	2.82
55	2.05	6.73
83	2.45	8.04
187	3.60	11.81
211	3.80	12.47
250	4.10	13.45
300	4.45	14.60
350	4.80	15.75
400	5.10	16.73
450	5.40	17.72
500	5.70	18.70
550	5.95	19.52
600	6.20	20.34
750	6.97	22.87
865	7.52	24.67
1000	8.12	26.64

Propriétés mécaniques et environnementales

Rayon de courbure du câble	10 fois le diamètre du câble
Plage de température de fonctionnement	-20 à 75 ℃
Dimensions du câble	0.242"±0.006" / 6.15±0.15 mm PVC

Informations de commande

Marquage : Zion communication KT2022 RG59 67% Tri Bonded PVC CMR CATV COAXIAL CABLE ***M/FT

Emballage intérieur : 500FT/Boîte de tirage, 1000FT/Bobine en bois/Palette

Délai de livraison : Normalement 25 jours après réception du dépôt

Assurance qualité et avantages concurrentiels

Contrôle qualité complet : Inspection des matériaux entrants, contrôle du processus de fabrication et tests du produit final
Formation continue : Programmes de formation quotidiens, hebdomadaires et mensuels pour les travailleurs
Excellence des processus : Instructions de travail à chaque poste, mise en œuvre du système 5S et procédures de maintenance des machines
R&D avancée : Axé sur le développement de technologies élémentaires pour soutenir la croissance des clients
Support client 24h/24 et 7j/7 : Service rapide et communication efficace
Gamme de produits étendue : Plus de 1000 types de câbles, connecteurs et assemblages
Livraison fiable : Performance de livraison à temps constante

Lieu d'origine:	La Chine
Nom de marque:	Zion communication OR OEM
Certification:	ISO, CE, RoHS, UL
Numéro de modèle:	Câble RG59 coaxial de liaison

Quantité de commande min:	30 KILOMÈTRES
Détails d'emballage:	305M, 1000FT, bobine en bois, carton
Délai de livraison:	25 jours ouvrables
Conditions de paiement:	T/T, L/C
Capacité d'approvisionnement:	50*20'GP/mois

Conducteur:	CCS	Diélectrique:	PE de mousse
1er bouclier:	Feuille AL collée	2ème bouclier:	Tressage en aluminium
Veste:	CMR a évalué le PVC	Couleur:	Noir ou blanc
Emballer:	305M, 1000FT, Bobine en bois, Carton
Mettre en évidence:	câble coaxial de liaison visuel , câble coaxial de liaison de 75 ohms

Cable coaxiale RG59 à trois boucliers avec 67% de tissage AL en PVC CMR et 20 AWG CCS conducteur pour la radiodiffusion par satellite
