| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | Zion communication OR OEM |
| Certification: | ISO, UL, CE, RoHS |
| Numéro de modèle: | Câble coaxial RG59 |
| Quantité de commande min: | 30 KM |
| Détails d'emballage: | 305M, 1000FT, Bobine en bois, Carton |
| Délai de livraison: | 25 jours ouvrables |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 3000KM / Mois |
| Conducteur: | 7 × 33 AWG BC | Isolation: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 |
|---|---|---|---|
| bouclier: | Fil tressé en cuivre nu 95 % de couverture | Veste: | PVC CM |
| Couleur: | noir blanc | Forfait: | 305M, 1000FT, Bobine en bois, Carton |
| Surligner: | Câble coaxial 7 × 33 AWG BC Rg59,câble de communication PVC CM CCTV |
||

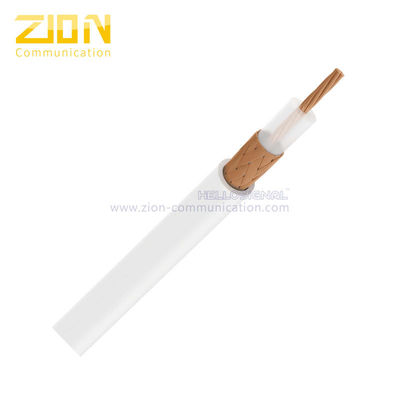

| RG59 Micro PVC 95 % CCA Câble coaxial CCTV 75 ohms NO.7100171 |
|||||||
| Type similaire : | |||||||
| Cond.Type &Nom.DCR |
Diélectrique | Blindage& %Couverture |
Type de veste | Nom.Capacitance | Nom.Imp.Ω | ||
| RG59 B/U BC 95% avant JC PVC NO.7100167 |
23AWG/0.58mm BC 65,26 Ω/km |
Solide PE |
BC-Tresse 95% | PVC | 67±2pF/m | 75±3Ω | |
| RG59 B/U BC 95 % DPA PVC NO.7100168 |
23AWG/0.58mm BC 65,26 Ω/km |
Solide PE |
CCA-Tresse 95% | PVC | 67±2pF/m | 75±3Ω | |
| RG59 B/U BC 95% avant JC PE NO.7100169 |
23AWG/0.58mm BC 65,26 Ω/km |
Solide PE |
BC-Tresse 95% | PE | 67±2pF/m | 75±3Ω | |
| RG59 B/U BC 95 % DPA PE NO.7100170 |
23AWG/0.58mm BC 65,26 Ω/km |
Solide PE |
CCA-Tresse 95% | PE | 52±2pF/m | 75±3Ω | |
| RG59 ST BC 95 % DPA PVC NO.7100172 |
22 AWG/0,64 mm (SOL)C.-B. 54Ω/km |
Solide PE |
CCA-Tresse 95% | PVC | 67±2pF/m | 75±3Ω | |
| RG59 ST BC 85 % DPA PVC NO.7100173 |
22 AWG/0,64 mm (SOL)C.-B. 54Ω/km |
Solide PE |
CCA-Tresse85% | PVC | 67±2pF/m | 75±3Ω | |
| RG59 Royaume-Uni Colombie-Britannique 47 % AL PVC NO.7100174 |
22 AWG/0,70 mm (SOL)C.-B. 45Ω/km |
Moussé PE |
Al-Tresse 47% | PVC | 52±1pF/m | 75±3Ω | |
| Paramètres de construction : | |||||||
| Conducteur intérieur | 7×0.007"/7×0.18mm/7×33 AWG BC | ||||||
| Diélectrique | 0.087"/2.2±0.05mm PE solide | ||||||
| Bouclier | Aluminium plaqué cuivre 0,12 mm/34 AWG (95 %) | ||||||
| Veste | PVC 0,160"/4,05 ± 0,1 mm | ||||||
| Application | Pour une utilisation dans des longueurs de course CCTV plus longues | ||||||
| Caractéristiques électriques: | |||||||
| Résistance du conducteur interne | 20.74 Ohms/KM à 20℃ | ||||||
| Capacitance | 52±2pF/m | ||||||
| Impédance | 75 ± 3 Ω | ||||||
| Perte de retour | entre 5 et 1000MHz : > 22dB | ||||||
| Vitesse de propagation | 0,66 | ||||||
| Test d'allumage (VAC) | 3 | ||||||
| Propriétés mécaniques et environnementales | |||||||
| Rayon de courbure du câble | 10 fois le diamètre du câble | ||||||
| Plage de température de fonctionnement | -20℃à 60℃ | ||||||
| Diamètres de câble | PE de 0,238"±0,006"/6,05±0,15 mm | ||||||

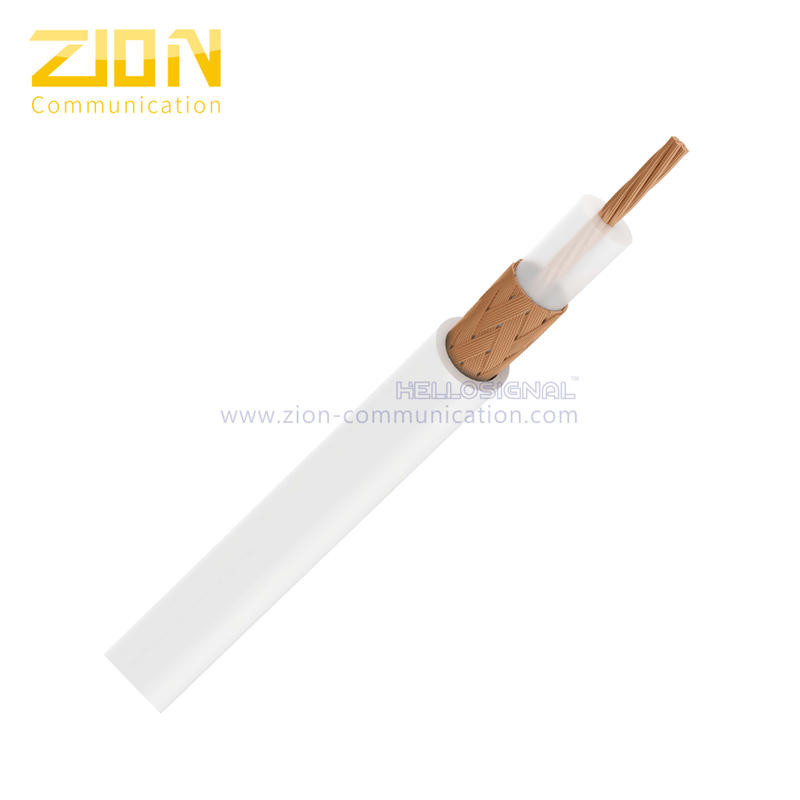

| La Coupe transversale | |||||||
 |
|||||||
| Atténuation(20℃): | |||||||
| Fréquence (MHZ) | Atténuation maximale (dB/100 pieds) | Atténuation maximale (dB/100m) | |||||
| 5 | 1.43 | 4h30 | |||||
| 50 | 5.08 | 15.23 | |||||
| 100 | 7.26 | 21.77 | |||||
| 200 | 10h44 | 31.33 | |||||
| 550 | 18.04 | 54.12 | |||||
| 750 | 20.14 | 60,43 | |||||
| 865 | 22.37 | 67.11 | |||||
| 1000 | 25,90 | 77,69 | |||||
| Informations sur la commande : | |||||||
| Marquage | HELLOSIGNAL RG59 Micro PVC 95% CCA CÂBLE COAXIAL CCTV 7100171 ×××M/PI |
||||||
| Forfait | Longueur demandée sur la bobine, la boîte de tirage, la bobine en plastique, la bobine en bois, la palette… | ||||||
| Heure de livraison | Normalement 25 jours après avoir reçu le dépôt. | ||||||
| Marque | HELLOSIGNAL®OR OEM | ||||||
