| Lieu d'origine: | Chine |
|---|---|
| Nom de marque: | HELLOSIGNAL® OR OEM |
| Quantité de commande min: | 50PCS |
| Détails d'emballage: | 10 pièces/sac en plastique |
| Délai de livraison: | Normalement 25 jours après avoir reçu le dépôt. |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | sans limites |
| Durabilité: | <0.3dB changement typique, 200 accouplements | Interchangeabilité: | ≤0.2dB |
|---|---|---|---|
| Résistance à la traction: | >70N | Temps de branchement: | >600 |
| Température de fonctionnement (℃）: | -40 à + 85°C | ||
| Surligner: | Cordon de raccordement MTP monomode 3,0 mm |
||
12F MPO (MTP) - corde de correction de fibre de MPO (MTP) est conçu pour 40G QSFP+ SR4
40G QSFP+ CSR4 et liaisons directes d'optique de 100G QSFP28 SR4 et centre de traitement des données à haute densité
| Zion Code | Zion Description | |||||||
| ZCM2152HIA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP du SM 3.0mm LSZH 24 de MTP | |||||||
| Le connecteur de MTP est un type de connecteur de fibre. MTP (poussée de Multi-fibre dessus) est un type multinucléaire de connecteur de fibre. La fibre à haute densité de MTP pré - le système de connexion actuellement est principalement employé dans l'application des environnements à haute densité des centres de traitement des données, l'application de la fibre optique au bâtiment, et les applications internes de connexion à l'intérieur de l'équipement optique d'émetteur-récepteur tel que le circuit optique, 40G, 100G, QSFP+. | ||||||||
| Des types de connecteur de MTP sont distingués selon les règlements du CEI 61754-7 : nombres de noyau (nombre de rangée), tête masculine (mâle, femelle), polarité (PC ou RPA). | ||||||||

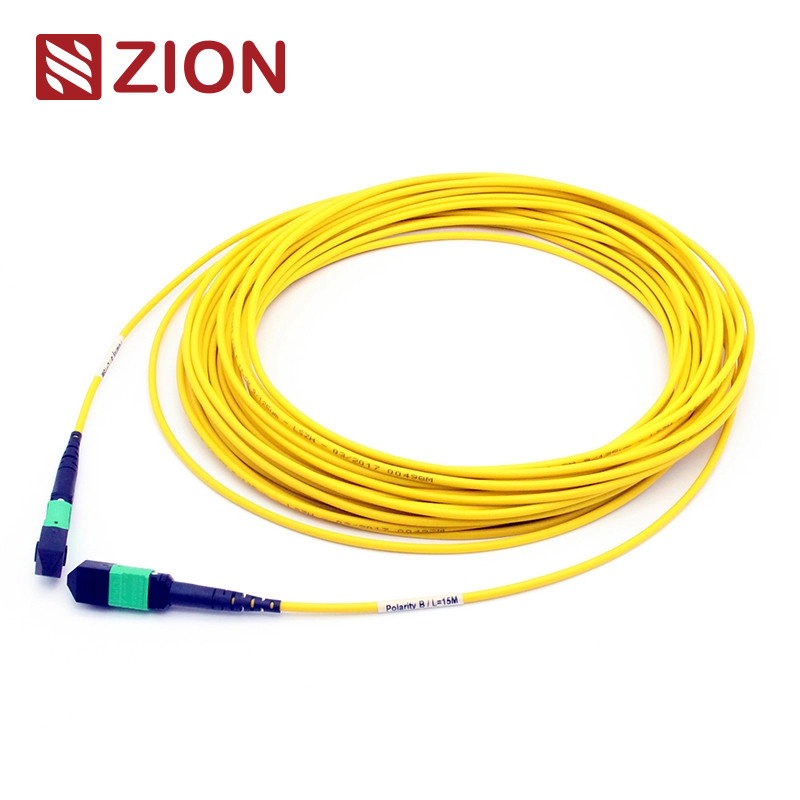

| Corde de correction de fibre de MTP-MTP 3.0mm LSZH. Le câble de corde de correction de fibre de MTP est terminé avec le connecteur de MTP sur les deux extrémités. La corde de correction de fibre de MTP relient des modules de MTP ensemble comme lien permanent. La corde de correction de fibre sont disponible avec 12, 24, 48,60,72, 96,144fibers. L'appui accélère aux solutions du centre de traitement des données 10/40/100Gbps. Elles sont typiquement adoptées pour relier ensemble des cassettes, des panneaux ou des fan-sorties robustes de MTP, et pour faciliter le déploiement rapide de l'épine dorsale à haute densité câblant dans les centres de traitement des données et d'autres environnements élevés de fibre. En outre, MTP fournit également beaucoup de flexibilité et de commodité une fois que vous devez changer le style de connecteur dans les tableaux de connexions. Au lieu de changer le connecteur sur le tronc de câble, installant juste une nouvelle cassette avec le nouveau style de connecteur du côté de crossconnect du tableau de connexions. | ||||||||
| La corde de correction de fibre de 12F MTP-MTP est conçue pour 40G QSFP+ SR4, 40G QSFP+ CSR4 et liaisons directes d'optique de 100G QSFP28 SR4 et centre de traitement des données à haute densité. | ||||||||
La norme industrielle des connecteurs :
| Connecteur | Référence | Logement des détails | ||||||
| MTP unimodal | EIA/TIA-604-5 | SM RPA : Botte verte de connectors+black (perte standard MTP) SM RPA : Botte jaune de connectors+black (basse perte superbe MTP) |
||||||
| MTP à plusieurs modes de fonctionnement | EIA/TIA-604-5 | PC OM1&OM2 : Botte beige de connectors+black (perte standard MTP) PC OM3&OM4 : Botte de l'Aqua connectors+black (basse perte MTP de Standard&Super) PC OM3&OM4 : Botte de Heather Violet connectors+black (perte standard MTP) |
||||||
| le rencontre le CEI IEC-61754-7 standard ; IEC61755, Telcordia GR-1435-CORE, JIS C5982 ; Câblage TIA-604-5 (FOCIS5) structuré conforme par TIA-568-C | ||||||||
| la Manche de fibre du 10G conforme | ||||||||
| 40G et 100G IEEE 802,3 |
Caractéristiques optiques :
| Articles de Spéc. | Mode unitaire (8 degrés de RPA ont poli) | À plusieurs modes de fonctionnement (poli plat de PC) | ||||||
| perte de nsertion (MTP) (Le CEI 61300-3-34) |
Perte standard : ≤0.75dB (maximum), ≤0.50dB (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
Perte standard : ≤0.6dB (maximum), ≤0.50 (typique) Basse perte superbe : ≤0.35dB (maximum), ≤0.20dB (typique) |
||||||
| Perte par insertion (LC/SC/FC/ST) (Le CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Perte de retour (MTP) | ≥60dB (polissage 8degree) | ≥25dB | ||||||
| Perte de retour (LC/SC/FC/ST) | APC≥60dB ; UPC≥50dB | ≥35dB | ||||||
| Longévité | <0> | |||||||
| Interchangeabilité | ≤0.2dB | |||||||
| Résistance à la traction | >70N | |||||||
| Périodes embrochables | >600 | |||||||
| Température de fonctionnement (℃) | ·- 40 à + 85°C | |||||||
| Caractéristiques : | ||||||||
| basse perte par insertion de , perte de rendement élevé | ||||||||
| la TA de a basé le connecteur de Multi-fibre, 4,8,12 et 24 arrêts et les ensembles de connecteur de fibre | ||||||||
| solution économique de pour le masse-arrêt de la fibre | ||||||||
| le a conçu pour la basse perte et les applications standard de SM et de millimètre de perte | ||||||||
| le a rendu le câble rond, le câble ovale et les options robustes nues de ruban disponibles | ||||||||
| logements de code à couleurs de disponibles pour différencier le type de fibre, le type polonais et/ou la catégorie de connecteur | ||||||||
| bon dans la répétabilité et l'échangeabilité |
| Application : | ||||||||
| Tous les connecteurs du MTP d'OMC sont de Senko/Nissin/Sumitomo. La corde de correction de MTP est un genre de câbles équipés à haute densité qui est généralement utilisation dans trois secteurs. | ||||||||
| l'application de Data Center avec l'environnement dense élevé de degré | ||||||||
| la fibre optique au bâtiment | ||||||||
| l'application interne de connecteur dans l'équipement de fibre. |
Nommer l'information de confirmation de Rules&Order :
Tab For Senko va-et-vient MTP
Dessin de câble de tronc de MTP-MTP 24F.
| Longueur totale (L) (m) | longueur de la tolérance (cm) | |||||||
0| +5/-0 |
| |||||||
1| +10/-0 |
| |||||||
10| +15/-0 |
| |||||||
40| “+0,5% x L/-0 |
| |||||||
L'aide de trois méthodes de connexion gardent la bonne polarité de MTP/MTP
Solution de la polarité Base-24
| Pour rattraper avec l'exigence accrue pour une largeur de bande plus élevée, 24 câbles de la fibre MTP/MPO sont présentés pour faciliter la migration au réseau 100G. Il double la densité de 12 que la fibre câblant dans la même empreinte de pas, qui réduit le compte de fibre, permet pour moins la voie de câble, et améliorer le flux d'air. L'entretien de polarité de base-24 MTP/MPO câblant, cependant, est plus compliqué. OMC recommande le type câble de tronc d'A (clé- à la clé-vers le bas) MTP/MPO. Avec notre type type cassette d'AF, aucun besoin d'Aand de Un--Un à câble de correction plus. La méthode de connectivité est illustrée dans l'image suivante |
CÂBLE du TRONC chaud de Zion Communication
| Zion Code | Zion Description | |||||||
| 7236001 | ZCM1122HIA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO du SM 3.0mm LSZH 12 de MPO | ||||||
| 7236002 | ZCM1152HIA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO du SM 3.0mm LSZH 24 de MPO | ||||||
| 7236003 | ZCM1127HLA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM3 3.0mm LSZH 12 | ||||||
| 7236004 | ZCM1157HLA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM3 3.0mm LSZH 24 | ||||||
| 7236005 | ZCM1128HMA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM4 3.0mm LSZH 12 | ||||||
| 7236006 | ZCM1158HMA1X | Femelle de MPO aux mètres faits sur commande femelles de corde de correction des fibres MPO de MPO OM4 3.0mm LSZH 24 | ||||||
| 7236007 | ZCM2122HIA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP du SM 3.0mm LSZH 12 de MTP | ||||||
| 7236008 | ZCM2152HIA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP du SM 3.0mm LSZH 24 de MTP | ||||||
| 7236009 | ZCM2127HLA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM3 3.0mm LSZH 12 | ||||||
| 7236010 | ZCM2157HLA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM3 3.0mm LSZH 24 | ||||||
| 7236011 | ZCM2128HMA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM4 3.0mm LSZH 12 | ||||||
| 7236012 | ZCM2158HMA1X | Femelle de MTP aux mètres faits sur commande femelles de corde de correction des fibres MTP de MTP OM4 3.0mm LSZH 24 | ||||||
Emballage
| La fibre facilement prise et bien-protégée de ceci paquet de câble à fibres optiques a été marquée et marquée par OMC comme défaut. Taille standard de carton : 34*22*15 cm ; 44*34*24 cm ; 54*39*34 cm. Ce qui cartonnent pour être employés dépend de la quantité de marchandises. L'emballage peut être adapté aux besoins du client. | ||||||||
Service d'OEM/ODM pour vous
| 1. Couleur de câble, imprimant le mot, matériel de veste de câble, la couleur du connecteur | ||||||||
| 2. Le label d'OEM, identifient l'anneau, le label du câble, boîte, embarquant des marques | ||||||||
| 3. Niveau de qualité différent. |
