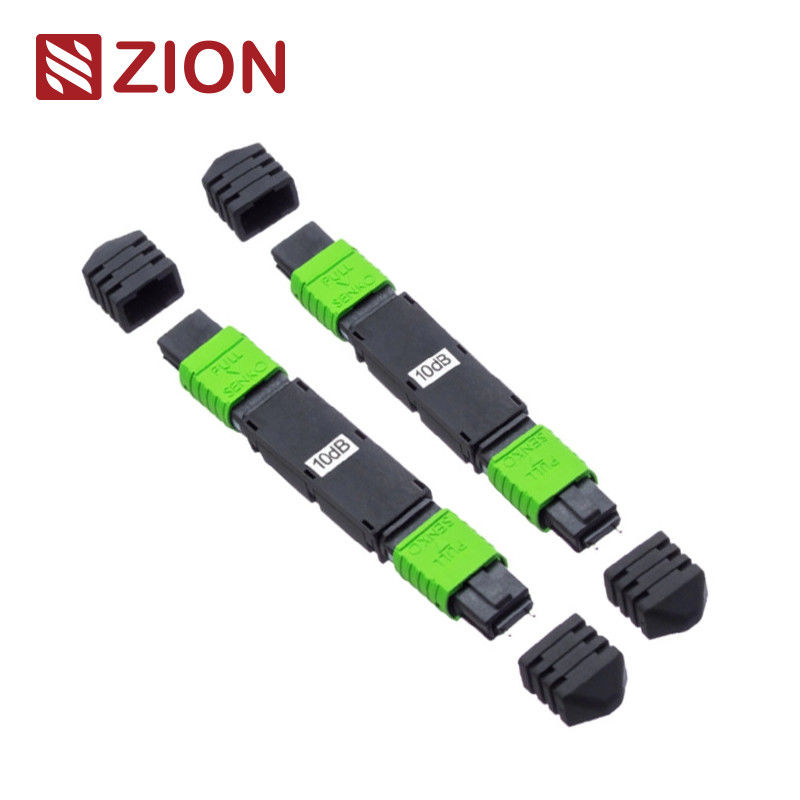

Atténuateur optique fixe enfichable MPO femelle mâle 24F (1-20dB)
Code Zion :7236013
Description Zion :Atténuateur optique fixe enfichable 8F MPO femelle mâle (1-20dB)
Les atténuateurs fixes femelle à mâle d'OMC offrent un contrôle défini des signaux optiques dans les produits intégrés et complémentaires. Selon le projet ou le besoin, les atténuateurs fixes peuvent limiter (atténuer) la quantité de lumière qui passe à des niveaux précis requis par votre projet ou votre application. Ces niveaux d'atténuation précis permettent d'obtenir des performances très précises.
Caractéristiques du produit
- Atténuation constante pour chaque canal de fibre
- MPO standard (mâle) vers MPO (femelle), installation en ligne facile
- Faible réflexion arrière et perte d'insertion
- Faible perte dépendante de la polarisation (PDL)
- Atténuation stable, très fiable
- Stable en environnement
- Férule exempte de contaminants et de rayures
- Atténuateurs multimodes disponibles sur demande
- Atténuation disponible de 1 dB à 20 dB
- Testé à 100 % en usine
Applications de l'atténuateur
L'atténuateur à fibre optique de ZION COMMUNICATIONS est une sorte de dispositif optique qui peut réduire l'énergie du signal optique. Il est utilisé pour atténuer la puissance optique d'entrée et éviter la distorsion causée par le récepteur optique en raison de la puissance optique d'entrée super forte.
L'atténuateur à fibre optique, en tant que type de dispositif passif optique, est utilisé pour le débogage des performances de la puissance optique, le débogage et l'étalonnage des instruments à fibre optique dans le système de communication optique, et l'atténuation du signal de fibre optique. Le produit est fabriqué à partir de fibres d'atténuation dopées avec des ions métalliques, ce qui permet d'ajuster la puissance optique au niveau requis.
Applications principales :
- Systèmes CWDM et DWDM
- Réseaux de centres de données
- Systèmes CATV
- Équipement de test
- Installations 40G/100G
Type de connecteur : MPO
L'atténuateur MPO est un composant passif conçu pour réduire uniformément la puissance d'un signal optique pour chaque canal de fibre dans le connecteur MPO sans modifier la forme fondamentale du signal. Cet atténuateur est idéal pour les applications 40/100G, la transmission optique parallèle et d'autres applications à haute densité qui utilisent des connecteurs MPO. L'atténuateur MPO peut simplifier considérablement la conception du réseau, améliorer l'efficacité de l'installation et économiser de l'espace.
Certification et conformité
- GR-326-CORE : Exigences génériques pour les connecteurs optiques monomodes et les ensembles de cavaliers
- GR-910-CORE : Exigences génériques pour les atténuateurs à fibre optique
- GR-63-CORE : Équipement réseau - Exigences génériques du système de construction : Protection physique
- ASTM B117 : Pratique standard pour le fonctionnement de l'appareil de pulvérisation de sel (brouillard)
- TIA-604 : Procédure d'essai standard pour les composants à fibre optique
- Série TIA-455 : Procédure d'essai standard pour les composants à fibre optique
- CEI 60874-1 : Connecteurs pour fibres et câbles optiques, norme générique
- Série CEI 61300 : Dispositifs d'interconnexion et composants passifs à fibre optique, procédures de test et de mesure de base
- RoHS : Directive sur la restriction des substances dangereuses
Caractéristiques techniques
- Paramètre :MPO
- Longueur d'onde de fonctionnement :1310 et 1550 nm
- Plage d'atténuation :1 à 20 dB
- Type de fibre :8,3/125µm OS2 Monomode
- Durabilité d'accouplement :≥1000 cycles
- Puissance optique d'entrée maximale :200 mw
- Tolérance d'atténuation :2 à 10dB : ±1 dB et 11 à 20 dB : ±10% dB
- Vibration :10-55 Hz (2h)
- Température de fonctionnement :-5°C à +85°C
- Température de stockage :-40°C à +75°C
Gamme de produits d'atténuateurs optiques à fibre de Zion Communication
| Code Zion |
Code produit |
Description Zion |
| 7237001 | ZC11FXAADXX | Atténuateur optique fixe enfichable LC APC femelle vers LC APC mâle (1-25dB) |
| 7237002 | ZC11FXBBDXX | Atténuateur optique fixe enfichable LC UPC femelle vers LC UPC mâle (1-25dB) |
| 7237003 | ZC11FXCCDXX | Atténuateur optique fixe enfichable SC APC femelle vers SC APC mâle (1-25dB) |
| 7237004 | ZC11FXDDDXX | Atténuateur optique fixe enfichable SC UPC femelle vers SC UPC mâle (1-25dB) |
| 7237005 | ZC12FXEEDXX | Atténuateur optique fixe enfichable ST APC femelle vers ST APC mâle (1-25dB) |
| 7237006 | ZC11FXFFDXX | Atténuateur optique fixe enfichable ST UPC femelle vers ST UPC mâle (1-25dB) |
| 7237007 | ZC11FXGGDXX | Atténuateur optique fixe enfichable FC APC femelle vers FC APC mâle (1-25dB) |
| 7237008 | ZC11FXHHDXX | Atténuateur optique fixe enfichable FC UPC femelle vers FC UPC mâle (1-25dB) |
| 7237009 | ZC11FXIIDXX | Atténuateur optique fixe enfichable MU APC femelle vers MU APC mâle (1-25dB) |
| 7237010 | ZC12FXJJDXX | Atténuateur optique fixe enfichable MU UPC femelle vers MU UPC mâle (1-25dB) |
| 7237011 | ZC11FXKKDXX | Atténuateur optique fixe enfichable E2000 APC femelle vers E2000 APC mâle (1-25dB) |
| 7237012 | ZC11FXLLDXX | Atténuateur optique fixe enfichable E2000 UPC femelle vers E2000 UPC mâle (1-25dB) |
| 7237013 | ZC12FXMMDXX | Atténuateur optique à fibre MPO (femelle) vers MPO (mâle) 8F (1-20dB) |
| 7237014 | ZC11FXNNDXX | Atténuateur optique à fibre MPO (femelle) vers MPO (mâle) 12F (1-20dB) |
| 7237015 | ZC11FXOODXX | Atténuateur optique à fibre MPO (femelle) vers MPO (mâle) 24F (1-20dB) |
Informations sur l'emballage
Ce colis de câble à fibre optique facile à manipuler et bien protégé a été étiqueté et marqué par OMC par défaut. Tailles de carton standard : 34×22×15 cm ; 44×34×24 cm ; 54×39×34 cm. La sélection du carton dépend de la quantité commandée. Emballage personnalisé disponible.
Services OEM/ODM
Les atténuateurs fixes LC femelle vers LC mâle d'OMC sont disponibles pour SM UPC (1-25dB) et SM APC (1-25dB). ZION Communication possède une riche expérience dans la production de cas OEM/ODM grâce à une équipe de R&D professionnelle.
- Logo personnalisé
- Étiquette/sac PE/conception de carton
