Aperçu > Produits> MPO MTP> Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité

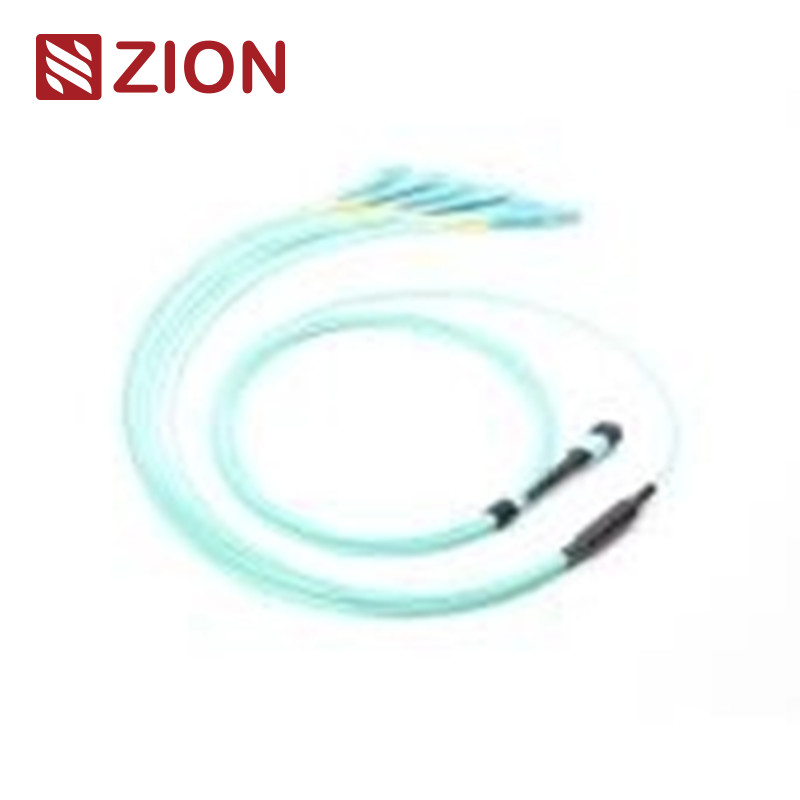

Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité

12 Fibers OM3 Fiber Optic MPO-LC 2.0mm Straight Harness Cable for High-Density Data Centers
12 Fibers OM3 Fiber Optic MPO-LC 2.0mm Straight Harness Cable for High-Density Data Centers
Informations de base
Lieu d'origine: Chine
Nom de marque: HELLOSIGNAL® OR OEM
Quantité de commande min: 50 pièces
Détails d'emballage: 10 pièces/sac en plastique
Délai de livraison: Normalement 25 jours après avoir reçu le dépôt.
Conditions de paiement: T/T
Capacité d'approvisionnement: sans limites
meilleur prix Contactez
Détail Infomation
Durabilité: WAF DENY (Your access is blocked by firewall, please contact customer service.)(07/Dec/2022:01:40:31 Interchangeabilité: ≤0,2dB
Testez par insertion-tirage: 500 fois, IL<0,5 dB Résistance à la traction: >70N
Température de fonctionnement (°C): -40 à + 85°C
Mettre en évidence:

Câble de harnais MPO-LC à 12 fibres

,

Câble de faisceau MPO-LC à fibre OM3

,

Câble de faisceau de fibres optiques droit de 2

Description de produit

12 fibres MPO à LC OM3 fibres optiques MPO-LC câbles à harnais droit de 2,0 mm
Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 0
Le code Zion: ZCM11A27HAAX
Le ZCM11A27HAAX est un câble MPO-LC 2.0mm MPO-LC à fibre optique 12F MPO OM3, spécialement conçu pour les applications de centres de données à haute densité, les connexions de fibre optique aux bâtiments,et les connexions internes dans les équipements d'émetteurs-récepteurs optiques (e.g., 40G, 100G QSFP+).
Principales caractéristiques
  • Connecteur MPO (Push On Multi-Fiber):Connecteur à fibre optique à haute densité couramment utilisé dans les centres de données et les réseaux à fibre optique
  • Configuration de la fibre:12 fibres MPO à 6 câbles LC duplex (6xLC uniboot; 12 LC simplex)
  • Résultats:Optimisé pour les connexions directes 40G QSFP+ PLR4 à 10G SFP+ LR, permettant une transmission de données efficace avec un câblage minimal
  • Conception du câble:Les câbles à harnais droit conçus pour économiser de l'espace et faciliter la gestion des câbles dans les centres de données
  • Applications:Idéal pour les applications de centre de données à haute densité 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 et 10/40/100G
Normes industrielles pour les connecteurs
  • MPO mode unique:IEC 61754-7 (SM APC: connecteurs verts + démarreur noir pour MPO à perte standard, SM APC: connecteurs jaunes + démarreur noir pour MPO à perte super faible)
  • MPO Multimode:IEC 61754-7 (OM1 et OM2 PC: connecteurs beige + démarreur noir pour MPO à perte standard, OM3 et OM4 PC: connecteurs Aqua + démarreur noir)
  • autres connecteurs:SC, LC, FC, ST et E2000, qui répondent toutes aux normes industrielles respectives (TIA/EIA, FOCIS3, GR-326)
Spécifications optiques
  • Perte d'insertion (MPO):Perte standard: ≤ 0,75 dB (maximum), ≤ 0,50 dB (typique); perte super faible: ≤ 0,35 dB (maximum), ≤ 0,20 dB (typique)
  • Perte d'insertion (LC/SC/FC/ST):≤ 0,3 dB
  • Perte de rendement (MPO):≥ 60 dB (pour le mode unique avec polissage APC à 8 degrés)
  • L'exposition au risque est calculée sur la base de l'exposition au risque.Le taux de détection de l'APS est supérieur à 60 dB, le taux de détection de l'UPC est supérieur à 50 dB
  • Durée de vie:< 0,3 dB changement typique après 200 accouplements, 500 cycles d'insertion-tirage avec IL < 0,5 dB
  • Résistance à la traction:> 70N
  • Température de fonctionnement:-40°C à +85°C
Caractéristiques techniques
  • Faible perte d'insertion:Assure une dégradation minimale du signal
  • Perte de rendement élevée:Fournit des performances plus élevées en réduisant les reflets
  • Connecteur multifibre basé sur MT:Disponible en 4, 8, 12 et 24 configurations de fibres pour la finition de masse
  • Options de câble robuste:Disponible en câbles ronds, ovales et à ruban nu conçus pour les environnements à haute densité
  • Chambres à couleur:Disponible pour différencier le type de fibre, le type de polissage et la qualité des connecteurs
  • Répétabilité et échangeabilité:Des performances fiables et cohérentes
Avantages du câble MTP/MPO
  • Qualité élevée:Pré-terminé en usine, testé et emballé avec des rapports d'essai pour assurer la qualité
  • Économie d'espace:Des diamètres plus petits réduisent le volume des câbles et améliorent la climatisation dans les centres de données
  • Réduction du temps:La conception "plug and play" réduit le temps d'installation en permettant une utilisation immédiate
Applications
  • Centre de données:Optimisé pour le patchage de fibres à haute densité, permettant des connexions rapides entre des équipements à grande vitesse tels que les ports QSFP + et SFP +
  • Fibre optique vers le bâtiment:Prend en charge le déploiement de fibres pour les connexions entre bâtiments
  • Connexions à l'équipement interne:Utilisés dans les dispositifs optiques pour les connexions internes dans les équipements de réseau
Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 1 Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 2 Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 3
Produits connexes
Code du produit Définition
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. 8F MPO SM câbles à harnais droit à fibre optique MPO-LC de 2,0 mm
ZCM11A22HIAX est un appareil de type 12F MPO SM câbles à harnais droit à fibre optique MPO-LC de 2,0 mm
Le numéro de série est le numéro de série de l'appareil. 24F MPO SM câbles à harnais droit à fibre optique MPO-LC de 2,0 mm
ZCM11A17HAAX est un appareil de type 8F MPO OM3 câbles à fibre optique MPO-LC de 2,0 mm
Le numéro de série ZCM11A27HAAX 12F MPO OM3 câbles à fibre optique MPO-LC de 2,0 mm
Le numéro de série ZCM11A57HAAX 24F MPO OM3 câbles à fibre optique MPO-LC de 2,0 mm
Le numéro de série est le numéro de série de l'appareil 8F MPO OM4 câbles à harnais droit à fibre optique MPO-LC de 2,0 mm
Le numéro de série est le numéro de série de l'appareil. 12F MPO OM4 câbles à fibre optique MPO-LC de 2,0 mm
Le numéro d'identification du véhicule est le numéro de série. 24F MPO OM4 câbles à fibre optique MPO-LC de 2,0 mm
Les méthodes de connexion par polarité MTP/MPO
Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 4
MPO-12 x structure simple LC - type 1
Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 5
Le modèle MPO-6 x LC est une structure duplex de type A.
Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 6
MPO-6 x LC Structure duplex - type 2 et type B
Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 7
Polarité MPO pour MPO-6 x structure LC Uniboot - type 3
Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 8
Matériaux et construction
Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 9
Emballage
Ce paquet de câbles à fibre optique facile à manipuler et bien protégé a été étiqueté et marqué par OMC par défaut.La sélection des cartons dépend de la quantité de commande- Des emballages sur mesure sont disponibles.
Câble de raccordement droit 12 fibres OM3 MPO-LC 2,0 mm pour centres de données haute densité 10
Services d'OEM/ODM
  • Couleur du câble, mot d'impression, matériau de la couverture du câble, couleur du connecteur
  • Étiquette OEM, anneau d'identification, étiquette du câble, boîte, marques d'expédition
  • Différents niveaux de qualité disponibles
